Einsatzbereich
Dieser Designstreifeneliminator wurde konstruiert zum Entfernen von Designstreifen, Farbspritzernund
Aufklebern von Karosserieblechen mittels einer speziellen Gummischeibe ohne Beschädigung der Lackierung.
Der Schleifer darf nur zusammen mit der vom Hersteller gelieferten Gummischleifscheibe und dem
entsprechenden Adapter eingesetzt werden. Der Schleifer darf nicht für eine andere Anwendung eingesetzt
werden oder zur Anwendung mit Schleifkörpern oder Schleifscheiben umgebaut werden. unbedingt zu beachten
lesen Sie in diesem Zusammenhang ausführlich das Kapitel „Luftversorgung".
Arbeitsplatz
Das Werkzeug sollte ausschließlich als handgeführtes Werkzeug eingesetzt werden. Verschaffen Sie sich vor
Arbeitsbeginn immer soliden und sicheren Stand. Das Gerät kann auch in anderen Positionen verwendet werden,
jedoch ist vorher sicherzustellen, dass die Bedienungsperson eine sichere Position eingenommen und den
Stabschleifer solide im Griff hat. Unbedingt erforderlich ist außerdem ausreichende Information über die
Sicherheitsmaßnahmen beim Einsatz von Schleifmaschinen
Luftversorgung
Benutzen Sie ausschließlich saubere und geölte Druckluft mit einem Betriebsdruck von 6,3 bar, gemessen am
laufenden Werkzeug bei voll geöffnetem Betriebshebel. Benutzen Sie ausschließlich Druckluftschläuche mit
vorgeschriebenem Durchmesser und Länge. Es ist empfehlenswert, das Werkzeug entsprechend der

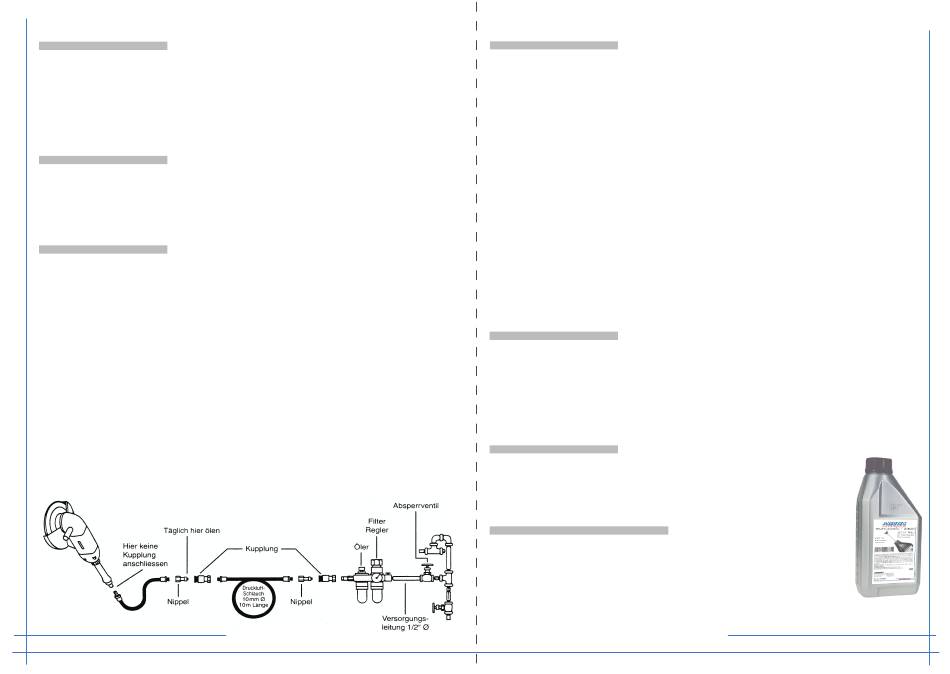

schematischen Zeichnung anzuschließen. Das Werkzeug sollte niemals direkt an die Kupplung angeschlossen
werden, sondern mit einem Stück Druckluftschlauch von ca. 30 cm Länge zwischen Kupplung und Werkzeug-
anschluß versehen werden. Schließen Sie das Werkzeug nicht an die Luftversorgungssyteme an, ohne ein gut
erreichbares Absperrventil vor der Wartungseinheit zu installieren. Die Luftversorgungsanlage sollte gewartet sein.
Es ist unbedingt zu empfehlen, eine Wartungseinheit, bestehend aus Luftfilter, Druckregler und Öler (wie in der
Abbildung angegeben) zu verwenden, damit das Werkzeug ausschließlich mit sauberer, geölter und mit dem
richtigen Betriebsdruck versehenen Druckluft betrieben wird. Einzelheiten für eine solche Ausstattung können durch
Ihren Werkzeughändler in Erfahrung gebracht werden. Ist eine Druckluft-Wartungseinheit trotzdem nicht vorhanden,
dann muß das Werkzeug täglich vor Inbetriebnahme durch einige Spritzer Wartungsöl geölt werden: Stellen Sie die
Luftversorgung durch Schließung des Absperrventils ein, betätigen Sie den Betriebsdrücker zur Dekompressierung.
Entkuppeln Sie das Werkzeug an der Kupplung und spritzen ca. 5 ml eines empfohlenen Druckluftmotor-
Wartungsöles in den Schlauch. Schließen Sie das Werkzeug wieder an die Luftversorgung an und lassen Sie dieses
für einige Sekunden langsam rotieren, damit sich das Öl im Antrieb gleichmäßig verteilen kann. Wird das Werkzeug
oft eingesetzt und verliert es an Leistung, dann muß dieser Vorgang täglich wiederholt werden. Es wird empfohlen,
dass das Werkzeug mit einem Betriebsdruck von 6,3 bar (90 psi) betrieben wird. Das Werkzeug kann auch mit
niedrigerem oder höherem Betriebsdruck bis zum maximal zulässigen Druck von 7,0 bar (100 psi) betrieben werden.
Bei einem niedrigeren Betriebsdruck wird die Leistung niedriger und bei einem höheren Betriebsdruck höher sein als
die Leistungsangaben, welche grundsätzlich auf einem Betriebsdruck von 6,3 bar basieren.
FEEL THE POWER
nbetriebnahme
I
Trennen Sie den Stabschleifer zuerst von der Luftversorgung ab. Schrauben Sieden Adapter auf die
Gewindespindel des Schleifers und befestigen Sie die Eliminatorscheibe mit dem Gewindeanschluss fest auf dem
Adapter. Schließen Sie das Werkzeug wieder an dieLuftversorgung an und überzeugen Sie sich durch einen
Probelauf, dass die Schleifscheibe sicher befestigt ist, bevor Sie mit der eigentlichen Schleifarbeit beginnen.
Beachten Sie, dass die Gummischleifscheibe innen mit einer Metallscheibe verstärkt ist, welche nach
entsprechender Abnutzung der Gummisscheibe den Lack am KFZ beschädigen kann. Wechseln Sie die
Gummischeibe daher immer rechtzeitig aus. Benutzen Sie immer Sicherheitsbrille und Handschuhe für den Fall,
dass sich scharfe Ecken im Arbeitsbereich befinden. Das Werkzeug und der Schleifvorgang können starke
Geräuschentwicklung verursachen, deshalb ist die Benutzung eines Pneutec Gehörschutzes empfehlenswert.
Sollte beim Schleifvorgang Staub entstehen, so ist eine geeignete Atemmaske zu benutzen. Achten Sie darauf,
dass das zu bearbeitende Material keine gesundheitsschädlichen Dämpfe oder Staub entwickelt. Sollte dies
trotzdem der Fall sein, so ist eine geeignete Atemschutzmaske zu benutzen. Weißt der Stabschleifer im Gebrauch
starke Vibrationen auf, dann ist die Arbeit sofort einzustellen und erst nach Beseitigung des Fehler wieder
aufzunehmen. Üben Sie beim Schleifvorgang nicht zu viel Druck auf das Werkzeug aus, da dies die Schleifqualität
reduziert und gegebenenfalls ein Verbiegen des Werkzeugschaftes zur Folge
haben kann, was wiederum zu überhöhten Vibrationen und möglichen Brüchen des selben führt. Führen Sie das
Werkzeug nur mit leichtem Druck, damit bestmögliche Schleifwirkung erreicht wird. Handhaben Sie den
Designstreifen-Eliminator vorsichtig. Wurde der Designstreifen-Eliminator aus irgendeinem Grund fallen gelassen,
so ist anschließend das Schleifwerkzeug sorgfältig auf Brüche und Risse zu
überprüfen und gegebenenfalls aus Sicherheitsgründen für einige Sekunden unter der Werkbank im Leerlauf
laufen zu lassen.Überschreiten Sie niemals den höchstzulässigen Betriebsdruck. Sollte diese Möglichkeit trotzdem
bestehen, so ist grundsätzlich ein Druckreduzierventil zu verwenden, welches vor dem Stabschleifer an der
Versorgungsleitung angebracht wird. Ihr Pneutec Fachhändler wird Ihnen das geeignet Zubehör zur Verfügung
stellen.
Wartung und Reparatur
Die regelmäßige Wartung Ihres Druckluftwerkzeuges gewährleistet lange Lebensdauer und optimale Leistung. Voraussetzung für
eine einwandfreie Funktion Ihres Druckluftwerkzeuges ist eine optimal aufbereitete Druckluft und die Einhaltung des
vorgeschriebenen Betriebsdruckes, wie in Kapitel „Luftversorgung" ausführlich beschrieben. Reparaturen an Druckluftwerkzeugen
und insbesondere an Schleifmaschinen sollen in der Regel nur von entsprechend ausgebildeten Fachleuten und autorisierten
Vertragswerkstätten durchgeführt werden.
Empfehlung
Wir empfehlen die Nutzung eines Wartungsöles. Dadurch wird die Schmierung des Motors jederzeit über den
Luftanschluß ausreichend gewährleistet. Hierbei eignet sich hervorragend das PNEUTEC - Wartungsöl 2000.
Dieses besondere Öl ist frei von jeglichen Giftstoffen (Gefahrenklasse 0). Die beim Arbeitsvorgang erstehenden
giftigen Dämpfe werden auf ein Mindestmaß reduziert. Vollsynthetischer, biologisch abbaubarer
Druckluftschmierstoff. Schmiert und schützt alle Motorenteile vor Korrosion und verhindert das Einfrieren von
Druckluftmotoren auch bei sehr niedrigen Temperaturen.
