B. Montage av Rodkick

��

B. Montering av Rodkick

��

Montera/lossa bomtravaren så att den är rörlig i bom-

��

mens längdriktning. Om bommen är försedd med en

��

fast bomtravare, som ej går att ﬂ ytta, måste montage-

��

punkt B3 utföras med stor försiktighet så att Rodkicken

ej skadas. Rodkickens längd i hoptryckt läge kan ändras

genom att kapa/-byta ut det nedre röret. Tag kontakt

med återförsäljaren.

��

Montera Rodkicken på bom och mastfäste. Kontrollera

��

att bomtravaren kan glida så att kicken ej utsätts för

��

några tryckkrafter under moment B3.

��

Hissa storseglet och skota hem hårt. Kontrollera att

��

Rodkicken ej går "i botten".

��

Skjut ihop kicken så att övre beslaget vilar mot den

��

fjädrande bussningen. Använd kicktaljan. Om en

��

gasfjäder är monterad fordras en kraft på 600–5000 N

��

("60–500 kg") beroende på vilken fjäder som är mon-

��

terad.

��

� ��

Markera travarens läge på bommen.

��

Montera travaren provisoriskt ca 5 mm AKTER OM

markeringen.

��

Hissa storseglet igen och kontrollera att Rodkicken ej

går "i botten". Upprepa kontrollen för revat storsegel

(alla rev).

Kontrollera hur bommen, i sitt viloläge, kommer i för-

OBS. För att gasfjäderns kolvstångspack-

ning ej skall torka måste gasfjädern använ-

hållande till vindrutor, sprayhood, mantåg etc.

das/-förvaras med kolvstångsänden lägre än

den tjockare cylinderänden, d.v.s. Rod-

Montera bomtravaren permanent, se ﬁ g. 3.

kicken användes/-förvaras med den grövre

proﬁ len lägre än den smalare

Om bomljus är monterat,

Om bomljus är monterat, borra med försiktighet

för att inte skada kablarna.

för att inte skada kablarna. Troligen är elkab-

larna placerade direkt ovanför travaren.

I hamn och vid motorgång bör bommen säkras i sitt höjdläge

med hjälp av storfallet eller dirkstropp. Beträffande olika

Sweden: �� UK: ��

arrangement av kicktaljan, se ovan.

�� USA: �� Denmark: ��

�� the Netherlands: ��

Rodkicker kan kortas. Se omstående sida, rubrik C.

OBS. För att gasfjäderns kolvstångs-

packning ej skall torka måste gasfjädern

användas/förvaras med kolvstångsänden

lägre än den tjockare cylinderänden d.v.s.

Rodkicken användes/-förvaras med den

grövre proﬁ len lägre än den smalare.

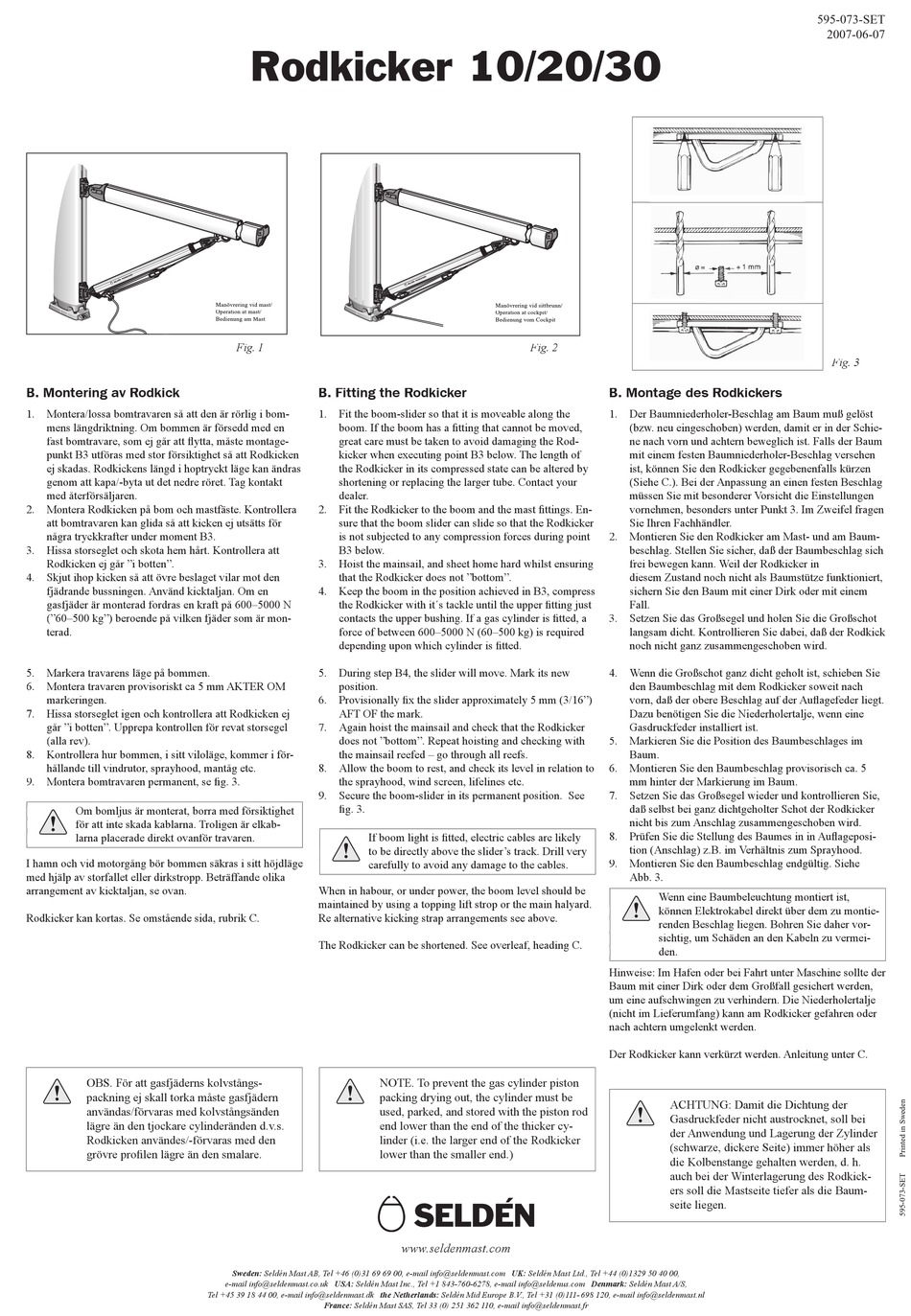

Rodkicker 10/20/30

��

Fig. 1

B. Fitting the Rodkicker

��

B. Fitting the Rodkicker

��

Fit the boom-slider so that it is moveable along the

��

boom. If the boom has a ﬁ tting that cannot be moved,

��

great care must be taken to avoid damaging the Rod-

��

kicker when executing point B3 below. The length of

the Rodkicker in its compressed state can be altered by

shortening or replacing the larger tube. Contact your

dealer.

��

Fit the Rodkicker to the boom and the mast ﬁ ttings. En-

��

sure that the boom slider can slide so that the Rodkicker

��

is not subjected to any compression forces during point

��

B3 below.

��

Hoist the mainsail, and sheet home hard whilst ensuring

��

that the Rodkicker does not "bottom".

��

Keep the boom in the position achieved in B3, compress

��

the Rodkicker with it´s tackle until the upper ﬁ tting just

��

contacts the upper bushing. If a gas cylinder is ﬁ tted, a

��

force of between 600–5000 N (60–500 kg) is required

��

depending upon which cylinder is ﬁ tted.

��

During step B4, the slider will move. Mark its new

��

position.

Provisionally ﬁ x the slider approximately 5 mm (3/16")

��

AFT OF the mark.

Again hoist the mainsail and check that the Rodkicker

does not "bottom". Repeat hoisting and checking with

the mainsail reefed – go through all reefs.

NOTE. To prevent the gas cylinder piston

packing drying out, the cylinder must be

Allow the boom to rest, and check its level in relation to

used, parked, and stored with the piston rod

end lower than the end of the thicker

the sprayhood, wind screen, lifelines etc.

cylinder (i.e. the larger end of the Rodkicker

Secure the boom-slider in its permanent position. See

lower than the smaller end.)

ﬁ g. 3.

If boom light is ﬁ tted, electric cables are likely

to be directly above the slider's track. Drill very

carefully to avoid any damage to the cables.

When in habour, or under power, the boom level should be

maintained by using a topping lift strop or the main halyard.

Re alternative kicking strap arrangements see above.

The Rodkicker can be shortened. See overleaf, heading C.

NOTE. To prevent the gas cylinder piston

packing drying out, the cylinder must be

used, parked, and stored with the piston rod

end lower than the end of the thicker cy-

linder (i.e. the larger end of the Rodkicker

lower than the smaller end.)

Sweden: Seldén Mast AB, Tel +46 (0)31 69 69 00, e-mail info@seldenmast.com UK: Seldén Mast Ltd., Tel +44 (0)1329 50 40 00,

e-mail info@seldenmast.co.uk USA: Seldén Mast Inc., Tel +1 843-760-6278, e-mail info@seldenus.com Denmark: Seldén Mast A/S,

Tel +45 39 18 44 00, e-mail info@seldenmast.dk the Nether lands: Seldén Mid Europe B.V., Tel +31 (0)111- 698 120, e-mail info@seldenmast.nl

France: Seldén Mast SAS, Tel 33 (0) 251 362 110, e-mail info@seldenmast.fr

��

Fig. 2

B. Montage des Rodkickers

��

ACHTUNG: Damit die Dichtung der Gas-

druckfeder nicht austrocknet, soll bei der

Anwendung und Lagerung der Zylinder

(schwarze, dickere Seite) immer höher als die

Kolbenstange gehalten werden, d.h. auch bei-

der Winterlagerung des Rodkickers soll die

Mast seite tiefer als die Baumseite liegen.

www.seldenmast.com

B. Montage des Rodkickers

Der Baumniederholer-Beschlag am Baum muß gelöst

(bzw. neu eingeschoben) werden, damit er in der Schie-

ne nach vorn und achtern beweglich ist. Falls der Baum

mit einem festen Baumniederholer-Beschlag versehen

ist, können Sie den Rodkicker gegebenenfalls kürzen

(Siehe C.). Bei der Anpassung an einen festen Beschlag

müssen Sie mit besonderer Vorsicht die Einstellungen

vornehmen, besonders unter Punkt 3. Im Zweifel fragen

Sie Ihren Fachhändler.

Montieren Sie den Rodkicker am Mast- und am Baum-

beschlag. Stellen Sie sicher, daß der Baumbeschlag sich

frei bewegen kann. Weil der Rodkicker in

diesem Zustand noch nicht als Baumstütze funktioniert,

sichern Sie den Baum mit einer Dirk oder mit einem

Fall.

Setzen Sie das Großsegel und holen Sie die Großschot

langsam dicht. Kontrollieren Sie dabei, daß der Rodkick

noch nicht ganz zusammengeschoben wird.

Wenn die Großschot ganz dicht geholt ist, schieben Sie

den Baumbeschlag mit dem Rodkicker soweit nach

vorn, daß der obere Beschlag auf der Auﬂ agefeder liegt.

Dazu benötigen Sie die Niederholertalje, wenn eine

Gasdruckfeder installiert ist.

Markieren Sie die Position des Baumbeschlages im

Baum.

Montieren Sie den Baumbeschlag provisorisch ca. 5

mm hinter der Markierung im Baum.

Setzen Sie das Großsegel wieder und kontrollieren Sie,

daß selbst bei ganz dichtgeholter Schot der Rodkicker

nicht bis zum Anschlag zusammengeschoben wird.

Prüfen Sie die Stellung des Baumes in in Auﬂ ageposi-

tion (Anschlag) z.B. im Verhältnis zum Sprayhood.

Montieren Sie den Baumbeschlag endgültig. Siehe

Abb. 3.

Wenn eine Baumbeleuchtung montiert ist,

können Elektrokabel direkt über dem zu montie-

renden Beschlag liegen. Bohren Sie daher vor-

sichtig, um Schäden an den Kabeln zu vermei-

den.

Hinweise: Im Hafen oder bei Fahrt unter Maschine sollte der

Baum mit einer Dirk oder dem Großfall gesichert werden,

um eine aufschwingen zu verhindern. Die Niederholertalje

(nicht im Lieferumfang) kann am Rodkicker gefahren oder

nach achtern umgelenkt werden.

Der Rodkicker kann verkürzt werden. Anleitung unter C.

ACHTUNG: Damit die Dichtung der

Gasdruckfeder nicht austrocknet, soll bei

der Anwendung und Lagerung der Zylinder

(schwarze, dickere Seite) immer höher als

die Kolbenstange gehalten werden, d. h.

auch bei der Winterlagerung des Rodkick-

ers soll die Mastseite tiefer als die Baum-

seite liegen.
