11�4�3 Verkabelung
8. Beachte, dass der Einbau der Batteriemodule immer abwechselnd
an der linken und rechten Seite stattfinden muss. Hebe und schiebe
die Batteriemodule einzeln und nacheinander an die vorgesehenen
Positionen.

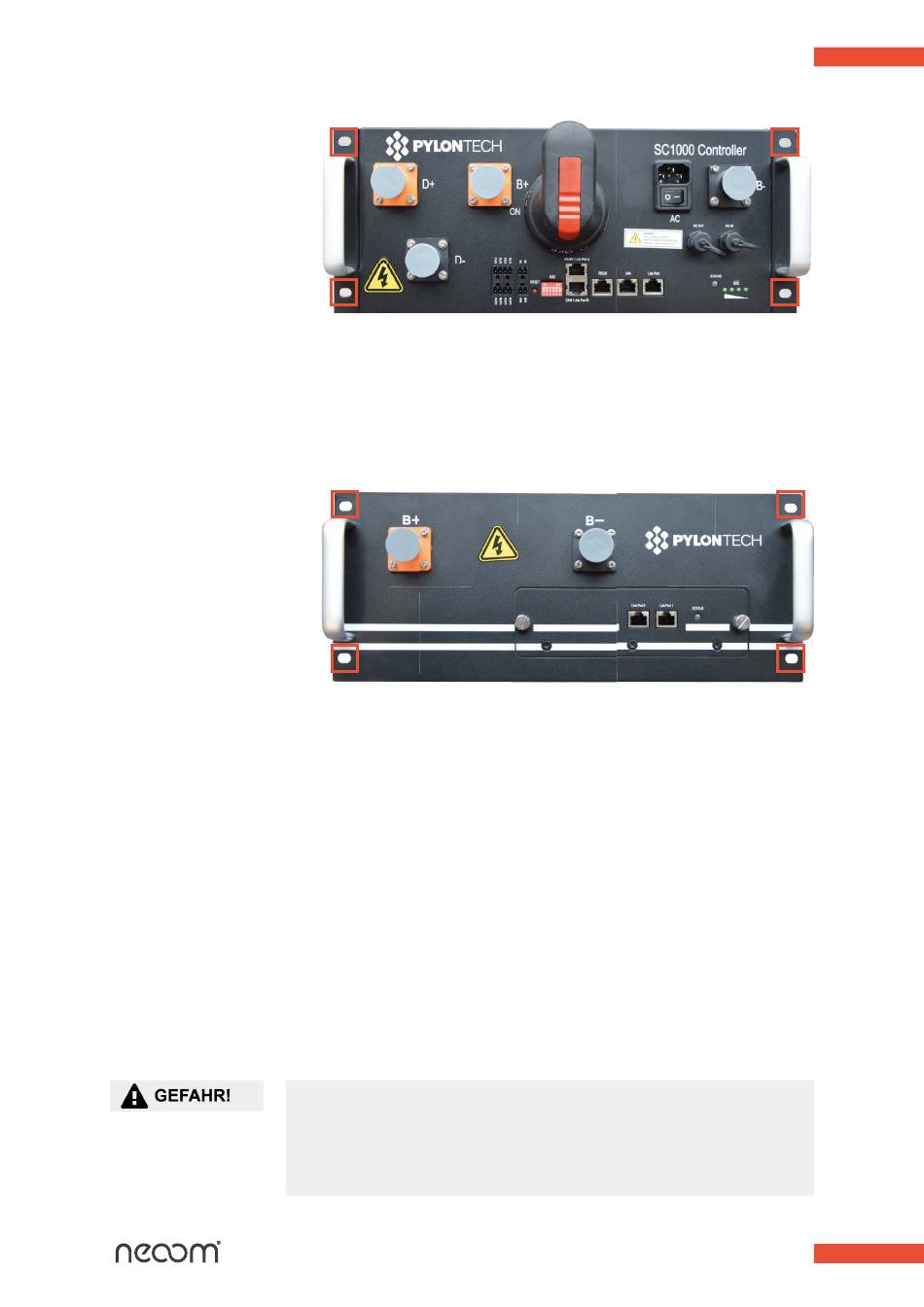

9. Verschraube jedes Batteriemodul mithilfe der mitgelieferten M6
Schrauben 4 mal mit dem Battery BLOKK:
10. Wiederhole die Schritte dieses Kapitels für jeden Battery BLOKK
deines Systems.
11. Miss abschließend den Erdungswiderstand zwischen der Erdungs-
schiene im Master Schrank und der rechten oberen Schraube jedes
Batteriemoduls Nr. 6.
Verwende für die Messung des Erdungswiderstands in Punkt 11 das
„Protokoll Vorinbetriebnahme".
Der Erdungswiderstand des gesamten Schranksystems muss in allen
Messungen kleiner 100 Ohm sein.
12. Der Einbau der BMS und Batteriemodule ist abgeschlossen.
Lebensgefahr bei fehlerhafter Verkabelung!
Beachte bei der Verkabelung der Plus- und Minus-Kabel, dass die Ka-
belenden (Steckverbinder und Aderendhülsen) ausschließlich mit der
gleichfarbigen Buchse verbunden werden.
ELEKTRISCHE INSTALLATION
