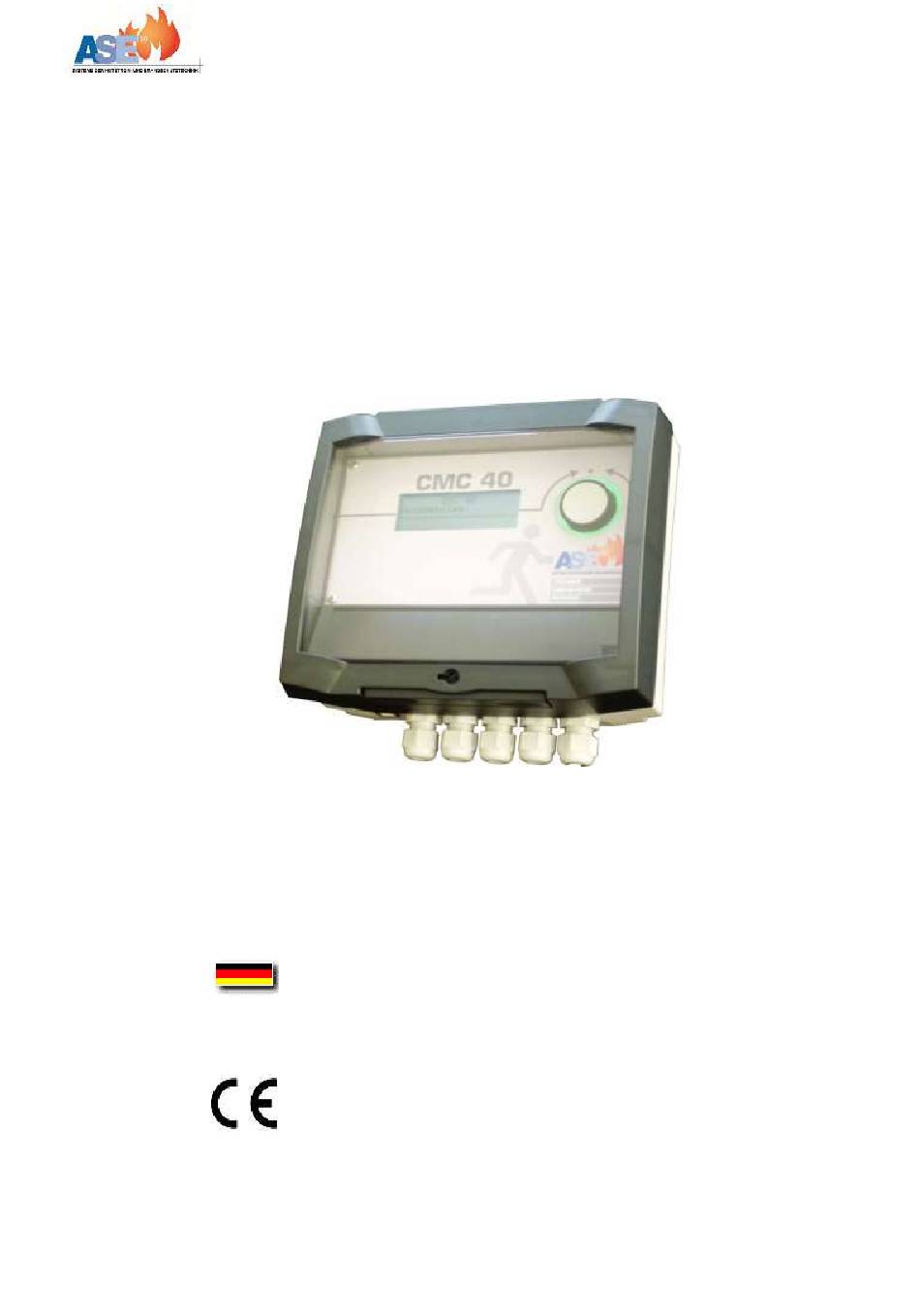

- Seite 1 CMC 40 Center Management Control CMC40 Überwachungssystem Bedienungsanleitung Stand: 03.2013...
-
Seite 2: Inhaltsverzeichnis
CMC 40 Inhaltsverzeichnis Allgemeines Technische Daten…………………………………………………… Systembeschreibung……………………………………………….. Installation……………………………………………………………. Inbetriebnahme der Überwachungszentrale Uhrzeit stellen………………………………………………………… Prüfeinstellungen……………………………………………………. Leuchten und Geräte anmelden………………………………….. Manuelle Adressierung der Leuchten…………………………… 10 Leuchten löschen…………………………………………………... Testmenü……………………………………………………………... 13 Meldespeicher………………………………………………………... 15 Statusmeldungen……………………………………………………. 16 Geschaltetes Dauerlicht……………………………………………. 17 Standorttabelle der Leuchten und Geräte………………………... -
Seite 3: Technische Daten
Anschlussplan: 1.1 Technische Daten: Anschlußspannung : 230 V / 50 Hz Busschnittstellen : 1 x RS 485 USB Schnittstelle: USB B Anschlussmöglichkeit: Externer Rechner (VISU) Potentialfreie Kontakte : 2 x Wechslerkontakte Netz / Batterie Sammelstörung Abmessung: H = 115 B = 200 T = 70 mm Material: Kunststoff ( schlagfest ) Schutzart:... -
Seite 4: Allgemeines
CMC 40 1. Allgemeines 1.2 Systembeschreibung Die CMC 40 Zentrale ist eine Überwachungs- und Steuerzentrale, mit deren Hilfe es möglich ist folgende Einzelbatterie-Systeme sicher zu steuern und zu überwachen: 1. Einzelbatterie-Leuchten 2. Notlichteinbauelemente ( 18 W-26W / 32-80 W ) 3. -
Seite 5: Installation
2. Installation Die Busleitung muss potentialfrei verlegt werden. Der Anschluss einer Fremdspannung an den Bus kann zur Zerstörung aller an den Bus angeschlossenen Verbraucher führen. Die maximale Länge einer Busleitung beträgt 1000 Meter. Max. 1000m Eine sternförmige Verdrahtung innerhalb einer Busleitung ist zu vermeiden, da durch sie mehrere offene Busenden entstehen und somit eine sichere Datenübertragung nicht gewährleistet werden kann. -
Seite 6: Uhrzeit Stellen
CMC 40 Hauptanzeige: CMC 40 Netzbetrieb -------------------- Uhrzeit stellen Testmenü Den Menüpunkt Zeiteinstellung >Zeiteinstellung auswählen Geräteoptionen Zurück drücken >Uhrzeit Den Menüpunkt Uhrzeit F-Testzeit auswählen B-Testzeit Zurück drücken Zeit Durch Drehen und 11:44 anschliessendes Drücken Datum lässt sich die Stunden- und 25/02/13... -
Seite 7: Prüfeinstellungen
Prüfeinstellungen 3.2.1 Funktionstest Zeitpunkt 3.2.2 Betriebsdauertest Testmenü >Zeiteinstellung Den Menüpunkt Zeiteinstellung auswählen Geräteoptionen Zurück drücken Den Menüpunkt Funktions- Uhrzeit testzeit (F-Testzeit) auswählen >F-Testzeit B-Testzeit Zurück drücken F-Testzeit Durch Drehen und 00:15 anschliessendes Drücken lässt sich die Stunden- und Minutenzahl einstellen drücken >speichern Die eingestellte Zeit speichern... -
Seite 8: Zeiteinstellung
CMC 40 Prüfeinstellungen 3.2.2 Betriebsdauertest Zeitpunkt Testmenü Den Menüpunkt >Zeiteinstellung Zeiteinstellung auswählen Geräteoptionen Zurück drücken Uhrzeit F-Testzeit Den Menüpunkt >B-Testzeit Betriebsdauertest (B-Testzeit) Zurück auswählen drückenI D:20 B-Testzeit Durch Drehen und 00:15 anschliessendes Drücken Datum lässt sich die Uhrzeit und das Datum einstellen 20/01/XX ... -
Seite 9: Leuchten Und Geräte Anmelden
3.3 Leuchten und Geräte anmelden Testmenü Zeiteinstellungen Den Menüpunkt >Geräteoptionen Geräteoptionen auswählen Zurück drücken >Leuchten suchen Man. Adressierung Den Menüpunkt Leuchten löschen Leuchten suchen auswählen Zurück drücken Es werden nun automatisch alle Suche Leuchte Leuchen abgefragt Nummer 01 Leuchte gefunden ID:XX Die gefundenen Leuchten jeweils abspeichern >speichern... - Seite 10 CMC 40 Prüfung der Belegung Testmenü > Den Menüpunkt Testmenü Zeiteinstellungen auswählen Geräteoptionen Zurück drücken Den Menüpunkt F-Test auslösen Meldespeicher auswählen B-Test auslösen >Meldespeicher Zurück drücken Den Menüpunkt >Aktueller Status Aktueller Status auswählen Archiv F-Test Archiv B-Test Zurück drücken Folgende Anzeige erscheint z.B.; In der oberen Zeile sind die Leuchten 1-20 eingetragen, in der unteren Zeile Akt.
-
Seite 11: Manuelle Adressierung Der Leuchten
3.4 Manuelle Adressierung der Leuchten Testmenü Zeiteinstellungen Den Menüpunkt Geräteoptionen >Geräteoptionen auswählen Zurück drücken Leuchten suchen Den Menüpunkt Man. Adressierung auswählen >Man. Adressierung Leuchten löschen Zurück drücken Man. Adressierung Leuchte 01 Folgende Anzeige erscheint: Man. Adressierung Durch Drehen des Drehknopfes Leuchte 31... - Seite 12 CMC 40 Man. Adressierung Wenn die zu vergebene Adresse Leuchte 32 eingestellt ist drücken Den Drehknopf drücken nächste Leuchte:32 allen angeschlossenen Leuchten Bitte blinkt die grüne LED. Prüftaster drücken An der zu adressierenden Leuchte den Abbruch? Prüftaster drücken Leuchten suchen Wenn die Leuchte adressiert wurde, Man.
-
Seite 13: Leuchten Löschen
3.5 Leuchten löschen Leuchten suchen Den Menüpunkt Leuchten Man. Adressierung löschen einstellen >Leuchten löschen Zurück drücken Den Menüpunkt löschen Leuchten löschen auswählen Abbruch >löschen Zurück drücken Wenn alle Leuchen gelöscht sind, Leuchten suchen erscheint folgende Anzeige Man. Adressierung >Leuchten löschen Zurück... -
Seite 14: Testmenü
CMC 40 Testmenü 3.6.1 Funktionstest Testmenü > Den Menüpunkt Testmenü Zeiteinstellungen auswählen Geräteoptionen Zurück drücken Den Menüpunkt >F-Test auslösen Funktionstest auswählen B-Test auslesen Meldespeicher Zurück Den Funktionstest auslösen CNC 40 Funktionstest ------------- Der F-Test wurde ausgelöst -------- CNC 40 Funktionstest ------------- Sollte ein Fehler vorliegen,... - Seite 15 >Aktueller Status Den Menüpunkt Aktueller Archiv F-Test Status auswählen Archiv B-Test Zurück Akt. Status Hier ist die Leuchte gestört ..111..111..11111 12345678901234567890 111...111..11 ..11.. Akt. Status Um den Fehler anzuzeigen, ..111..111..11111 den Cursor auf die betreffende 12345678901234567890 Leuchtennummer stellen 111...111..11 ..11.. Keine Antwort Ladekreisstörung Folgende Fehler werden...
-
Seite 16: Meldespeicher
CMC 40 3.7 Meldespeicher Aktueller Status >Archiv F-Test Im Meldespeicher werden Archiv B-Test die letzten 128 Zurück Funktionstestergebnisse abgespeichert und die vier letzten Betriebsdauertestergebnisse. F-Test Nr.006 vom: 28/02/13 12:30 Es waren die Leuchten 7, 20 und 21 ------F------------F gestört F-------------------... -
Seite 17: Mögliche Statusmeldungen
3.8 Mögliche Statusmeldungen Statusmeldungen Bedeutung Led an der Leuchte Netzbetrieb wird als Sammelmeldung alle Verbraucher ok Grün angezeigt Batteriebetrieb wird als Sammelmeldung mindestens ein Gelb angezeigt Verbraucher hat Netzausfall Leuchtmittelstörung wird mit Adresse des beim letzten Verbrauchers oder des Funktionstest wurde Standorttextes angezeigt ein Defekt am Leuchtmittel... -
Seite 18: Geschaltetes Dauerlicht
CMC 40 4. Geschaltetes Dauerlicht Soll das Dauerlicht über die CMC 40 geschaltet werden, sind die Kontakte 5 und 6 zu benutzen. Dauerlicht aus = 5 und 6 geschlossen An den Leuchten ist der L und L’ zu brücken. -
Seite 19: Standorttabelle Der Leuchten Und Geräte
5. Standort-Tabelle Notieren Sie in dieser Tabelle die Standorte der zu überwachenden Leuchten. Vergessen Sie nicht bei der Leuchtenanmeldung den Drehknopf zu drücken. ! Nur dadurch werden die Leuchten an das System angemeldet! Verbraucher 1- 40 DS / BS Standort DS / BS Standort...
