MiBoxer Mi-Light SYS-RD1 Kurzanleitung Seite 2

9W RGB+CCT LED-Unterflurlicht (untergeordnete Lampe)
Modell-Nr: SYS-RD2
Eingangsspannung: DC24V
Leistung: 9W
Arbeitstemperatur: -20~60°C
Farbtemperatur: 2700K~6500K
Lichtstrom: 700LM
Lichtausbeute: 80LM/W
CRI: >80
Lebensdauer: 50000h
Strahlwinkel: 15°
IP-Rate: IP68
Produktgewicht: 950g
Gehäusematerial: Aluminium+Stalinit

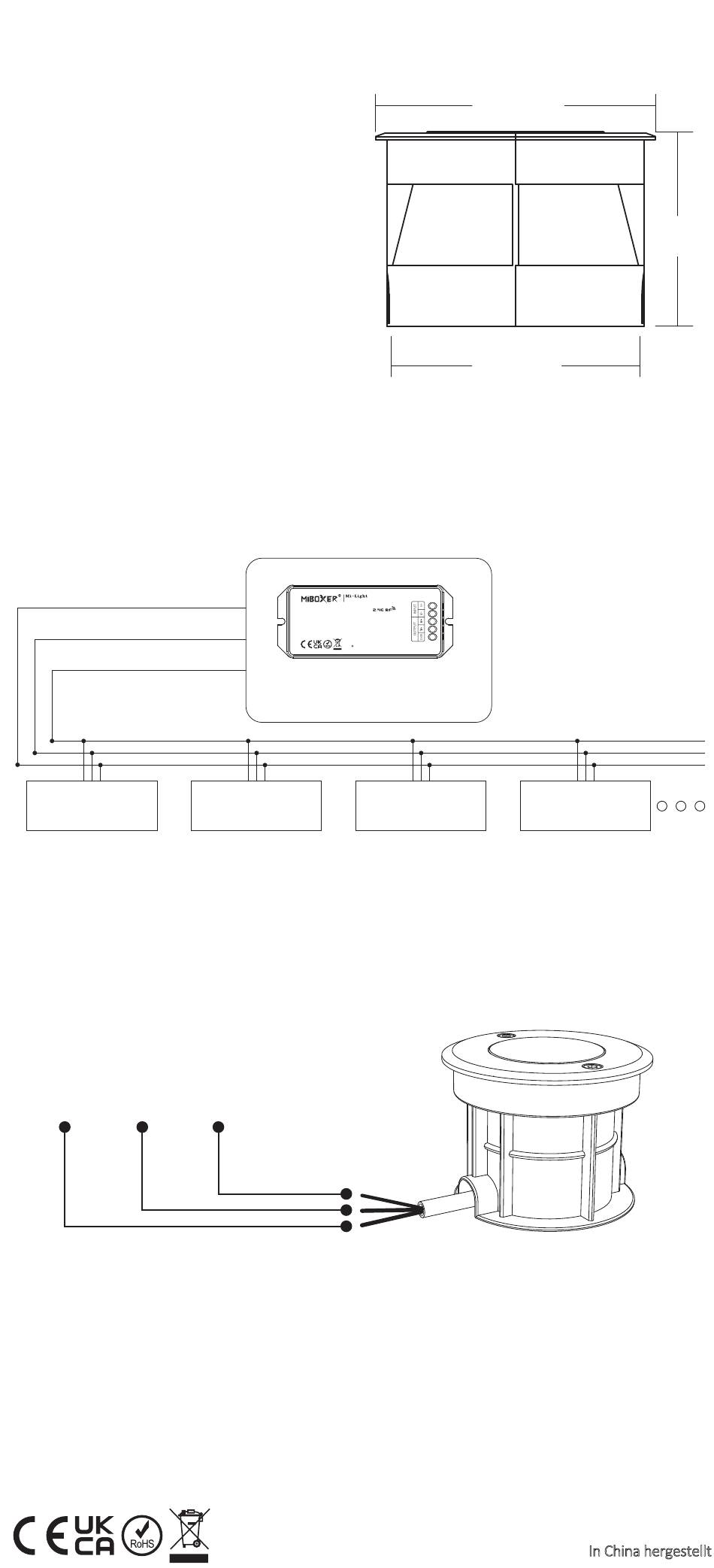

Schaltplan
Hinweis: Der "SYS-T1 Controller" muss separat erworben werden.
Braunes Kabel verbinden V+
Blaues Kabel verbinden V-
Gelb-grünes Kabel verbinden DATA
SYS-RD1 /
SYS-RD2
Hinweis:
Wenn Sie "SYS-T1-Controller" verwenden, müssen Sie "SYS-T2 1-Kanal" hinzufügen
Signalverstärker" für unter 3 Situa�onen.
1. Anschließen von über 50 Stück Lichtern.
2. Angeschlossene Kabellänge über 300m.
3. Ausgangsleistung über (SYS-T1: 360W).
Eingang: DC24V
( V- )
( V+ )
Braun Blau
Beachtung
1. Bi�e überprüfen Sie, ob die Eingangsspannung mit der Betriebsspannung der Beleuchtung
übereins�mmt, und überprüfen Sie den Anschluss von Kathode und Anode.
2. Die Arbeitsspannung beträgt DC24V, die Beleuchtung wird beschädigt, wenn die Spannung
höher als 24V ist.
3. Nicht-professionelle Benutzer können den Controller nicht direkt demon�eren.
Andernfalls kann das Licht beschädigt werden.
1-Channel Host Controller
Model No.: SYS-T1
Input Voltage: DC24V
Working Temp.: -20~60
RF: 2.4GHz
Controlling Distance: 30m
Verbunden mit "SYS-T1-Controller",
um die Fernbedienung zu erfüllen
SYS-RD1 /
SYS-RD2
( DATA )
Gelbgrün
Oberflächendurchmesser
Einbauarmatur
Subordinate New Brand
Output Voltage: DC24V
Output Current: Max 15A
℃ Output Power: Max 360W
Made in China
Indicator light
SYS-RD1 /
SYS-RD2
Φ150mm
Φ138mm
SYS-RD1 /
SYS-RD2
In China hergestellt
104mm
