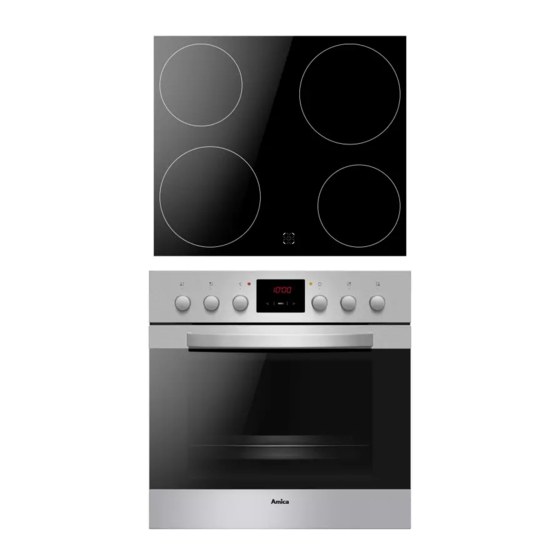

- Seite 1 2022CC2.30eEX / EHC 12516 E 2022CC2.30eEHiTsX / EHC 12616 E BEDIENUNGSANLEITUNG NOTICE D’UTILISATION IO-CBI-2199 / 9511619 (02.2024 / v7)
- Seite 2 SEHR GEEHRTER KUNDE, Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ......................4 Bedienelemente ......................... 9 Ihr Herd stellt sich vor...................... 12 Installation ......................... 13 Bedienung ......................... 18 Backen und Braten – Praktische Hinweise ..............29 Testgerichte.........................32 Allgemeine Pflegehinweise ..................... 34 Wenn’s mal ein Problem gibt ................... 39 Technische Daten ......................40... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter... - Seite 5 SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).
- Seite 6 SICHERHEITSHINWEISE ● Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebe- ständig ist. ● Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden. ●...
-
Seite 7: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS ● Nachwärme des Backofens nutzen. Wer Energie verantwort- lich verbraucht, der schont Bei Garzeiten von mehr als 40 Minuten den nicht nur die Haushaltskas- Backofen unbedingt 10 Minuten vor dem se, sondern handelt auch Ende der Garzeit ausschalten. umweltbewusst. - Seite 8 AUSPACKEN AUSSERBETRIEBNAHME Für den Transport haben wir Nach Beendigung der Benut- das Gerät durch die Verpak- zung des Geräts darf es nicht kung gegen Beschädigung zusammen mit dem gewöhnli- gesichert. Nach dem Aus- chen Hausmüll entsorgt werden, packen entsorgen Sie bitte sondern ist an eine Sammel- und umweltfreundlich die Verpak- Recyclingstelle für Elektro- und...
-
Seite 9: Bedienelemente
BEDIENELEMENTE Glaskeramik-Kochfeld Zeit schaltuhr Kontrollleuchte Kontrollleuchte (Heizunganzeige) L (Betriebsanzige) R Schalter Schalter für Kochflächen für Kochflächen Backofen- Backofen-Tempera- Funktionsregler turregler... - Seite 10 BEDIENELEMENTE Glaskeramik-Kochfeld Kontrollleuchte Kontrollleuchte (Heizunganzeige) L (Betriebsanzige) R Schalter Schalter für Kochflächen für Kochflächen Backofen- Backofen-Tempera- Funktionsregler turregler...
- Seite 11 BEDIENELEMENTE Glaskeramik-Kochfeld Ø 18 cm Ø 14,5 cm Ø 21 cm Ø 14,5 cm...
-
Seite 12: Ihr Herd Stellt Sich Vor
IHR HERD STELLT SICH VOR Ausstattung des Herdes – Zusammenstellung: Grillrost (Gitterrost) Bratblech* Backblech* *vorhanden nur bei einigen Modellen... -
Seite 13: Installation
INSTALLATION Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des Kochfelds ● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstel- lung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wänden eingebaut werden. -
Seite 14: Das Gerät Darf Keinesfalls Ohne Dichtung Eingebaut Werden
INSTALLATION Montage der Dichtung Je nach Modell ist die Dichtung schon werkseitig angebracht (Abb.1). Wurde die Dichtung nicht werkseitig montiert, ist wie folgt vorzugehen: Vor der Installation des Kochfelds im Ausschnitt der Arbeitsplatte ist die Dichtung auf der Rückseite des Gerätes anzubringen (Abb.2 ). Dazu zunächst die Schutzfolie von der selbstklebenden Dichtung abziehen und die Dichtung so nah wie möglich am äußeren Rand des Kochfeldes aufkleben (Abb.3 und 4). - Seite 15 INSTALLATION Einbau des Backofens: ● Öffnung im Umbauschrank für den Ein- bau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten (Abb. A), ● bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschließen, ● den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen.
- Seite 16 INSTALLATION Elektrischer Anschluss Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt.
-
Seite 17: Anschluss-Schaltplan
INSTALLATION Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme verbunden werden. Empfohlene Art der Anschluss- leitung Bei 230V Netz Einphasenanschluss mit Be- 1/N~ trieb snull. Brücken verbinden die Klemmen H05VV-F3G4 1-2-3 sowie Klemmen 4-5 Schutzleiter auf 2/N~... -
Seite 18: Bedienung
BEDIENUNG Vor dem ersten Einschalten des Bac- Wichtig! kofens Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss vorhandene Verpackungsteile vom in der Zeit-Anzeige die Uhrzeit „0.00”. Kochfeld und vom Backofen entfernen, Aktuelle Uhrzeit auf der Zeitschalt- Backofen-Innenraum und Kochfeld von uhr einstellen. -
Seite 19: Schalter Für Kochflächen
BEDIENUNG Schalter für Kochflächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochfläche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. - Seite 20 BEDIENUNG Restwärmeanzeige Wenn die Temperatur einer Kochfläche 50°C übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeige- feldes signalisiert. Das Leuchten der Rest- wärmeanzeige warnt den Bediener vor einem zufälligen Berühren der heißen Kochfläche. Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedenen Zwecke genutzt wer- den, z.B.
- Seite 21 BEDIENUNG Timer Elektronische schaltuhr* Der Timer kann jederzeit aktiviert werden, ungeachtet des Betriebszustands der an- deren Funktionen des Programmierers. Der Timer hat eine Messzeit von 1 Minute bis 23 Stunden und 59 Minuten. Einstellen des Timers: Wenn der Sensor gedrückt wird, MENU blinkt in der Anzeige das Symbol : - Sensor für die Wahl der Betriebsart...
- Seite 22 BEDIENUNG Wenn die Ausschaltzeit erreicht ist, schaltet Die eingestellte Zeit wird innerhalb von etwa 7 sich der Backofen automatisch aus, es er- s gespeichert, daraufhin erscheint im Display klingt ein Signalton und die Symbole wieder die aktuelle Uhrzeit, während das beginnen zu blinken, Symbol eingeschaltet bleibt.
- Seite 23 BEDIENUNG Ändern der Helligkeit des Displays Die Helligkeit des Displays kann in einem Bereich von 1 bis 9 geändert werden, wobei 1 die dunkelste und 9 die hellste Einstellung ist. Der eingegebene Wert wird angewandt,, wenn die Uhr nicht aktiv ist (d. h. der Benut- zer hat für mindestens 7 Sekunden keinen Sensor berührt).
- Seite 24 BEDIENUNG Elektronische schaltuhr* Timer Der Timer kann jederzeit aktiviert werden, ungeachtet des Betriebszustands der an- deren Funktionen des Programmierers. Der Timer hat eine Messzeit von 1 Minute bis 23 Stunden und 59 Minuten. Einstellen des Timers: Wenn der Sensor gedrückt wird, MENU blinkt in der Anzeige das Symbol : - Sensor für die Wahl der Betriebsart...
- Seite 25 BEDIENUNG Ändern der Helligkeit des Displays Die eingestellte Zeit wird innerhalb von etwa 7 s gespeichert, daraufhin erscheint im Die Helligkeit des Displays kann in einem Display wieder die aktuelle Uhrzeit, während Bereich von 1 bis 9 geändert werden, wobei das Symbol eingeschaltet bleibt.
-
Seite 26: Backofen-Funktionen
BEDIENUNG Backofenfunktionen Nullstellung Schnelles Aufheizen Backofen mit Umluft Eingeschaltet sind die unter- und Backofen mit Umluft (Unterhitze + oberhitze, der Grill und der Ventilator. Oberhitze + Ventilator) Zum Vorwärmen des Backofens. Backen kann mit Oberhitze, Unterhitze und Auftauen Grillhitze erfolgen. Die Steuerung erfolgt mit Eingeschaltet ist nur der Ventilator, Hilfe des Backofen-Betriebswahlschalters ohne Einsatz von Heizkörpern. - Seite 27 BEDIENUNG Unterhitze Kontrollleuchte Wurde der Regler auf diese Position Einschalten Backofens wird gedreht, erfolgt das Vorheizen des über zwei Kontrollleuchten signalisiert, R Backofens nur bei eingeschalteter und L. Die R Kontrollleuchte signalisiert Unter¬hitze. Anzuwenden z.B. beim den Backofenbetrieb. Erlischt die L Kon- Nachbacken von unten (saftige Ku- trollleuchte, so ist die eingestellte Backofen- chen, Kuchen mit Obstfüllung).
- Seite 28 BEDIENUNG Grillen Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Um den Grill einzuschalten: ● Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, ●...
-
Seite 29: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. - Seite 30 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Heizfunktion ECO Mit der Heizfunktion ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen, die Backzeit lässt sich durch die Einstellung höherer Temperaturen nicht ver- kürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten, man sollte beim Backen weder die Einstellungen der Temperatur zu ändern ...
-
Seite 31: Backen Im Backofen - Praktische Hinweise
BACKEN IM BACKOFEN – PRAKTISCHE HINWEISE Backofen mit Umluft (Unterhitze + Oberhitze + Ventilator) Art des Backens Backofen-Funk- Temperatur ( Stufe Zeit [Min.] oder Bratens tion Biskuitkuchen 160 - 200 2 - 3 30 - 50 Biskuitkuchen 25 - 35 Hefekuchen / 160 - 170 25 - 40... -
Seite 32: Testgerichte
TESTGERICHTE. Nach Norm EN 60350-1. Backen Gericht Zubehör Stufe Heizfunktion Temperatur Backdauer (Min.) Gebäckblech 160 - 170 25 - 40 Gebäckblech 155 - 170 25 - 40 Gebäckblech 155 - 170 25 - 40 Kleine Kuchen 2 + 4 2 - Gebäck- Gebäckblech blech oder 155 - 170... - Seite 33 TESTGERICHTE Nach Norm EN 60350-1. Grillen Gericht Zubehör Stufe Heizfunk- Temperatur Zeit tion (Min.) Grillrost 1,5 - 2,5 Weißbrot- Toasts Grillrost 2 - 3 Grillrost + Bratenblech Rindfleisch- (Zum Auf- 4 - Grillrost 1 Seite 10 - 15 Burger fangen von 3 - Bratenblech 2 Seite 8 - 13 abtropfendem...
-
Seite 34: Allgemeine Pflegehinweise
ALLGEMEINE PFLEGEHINWEISE Die Pflege und ständige Reinhaltung des Achtung! Die scharfe Schneide Herdes sowie dessen richtige Wartung haben ist immer durch die Verschiebung einen wesentlichen Einfluss auf die Verlänge- des Halters (Daumendruck) zu si- rung der einwandfreien Funktionstüchtigkeit chern. Beim Benutzen vorsichtig des Gerätes. - Seite 35 ALLGEMEINE PFLEGEHINWEISE Backofen ● Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. ● Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen. ● Steam Clean-Dampfreinigung: –...
- Seite 36 ALLGEMEINE PFLEGEHINWEISE Auswechseln der Backofen- Wechsel der Halogenleuchte im Back- Beleuchtung* ofen* Um Stromstöße zu vermeiden, vor dem Um Stromschläge zu vermeiden, muss Wechsel den Herd ausschalten. man sich vor dem Wechsel der Halogen- leuchte vergewissern, dass das Gerät Alle Drehschalter in der Schalterblende abgeschaltet ist.
-
Seite 37: Backofentür Aushängen
ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich die 2. - Seite 38 ALLGEMEINE PFLEGEHINWEISE 3. Innere Scheibe aus den Befestigungen Technische Kontrollüberprüfungen (im unteren Bereich der Tür) nehmen. Mittlere Scheibe herausnehmen (Zeich- Außer der Sauberhaltung des Herdes nung D). ist auf folgendes zu achten: 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel ●...
-
Seite 39: Wenn's Mal Ein Problem Gibt
WENN´S MAL EIN PROBLEM GIBT In jedem Notfall: ● Baugruppen des Gerätes ausschalten ● Stromzufuhr des Geräts abschalten ● Reparatur anmelden ● Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 40: Technische Daten
TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,7 kW Ausmaße des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm Das Produkt erfüllt die Anforderungen der Normen EN 60335-1; EN 60335-2-6, die in der Europäischen Union gelten. Die Angaben auf den Energieeffizienzkennzeichnung für elektrische Backöfen erfolgen nach der Norm EN 60350-1 /IEC 60350-1.
