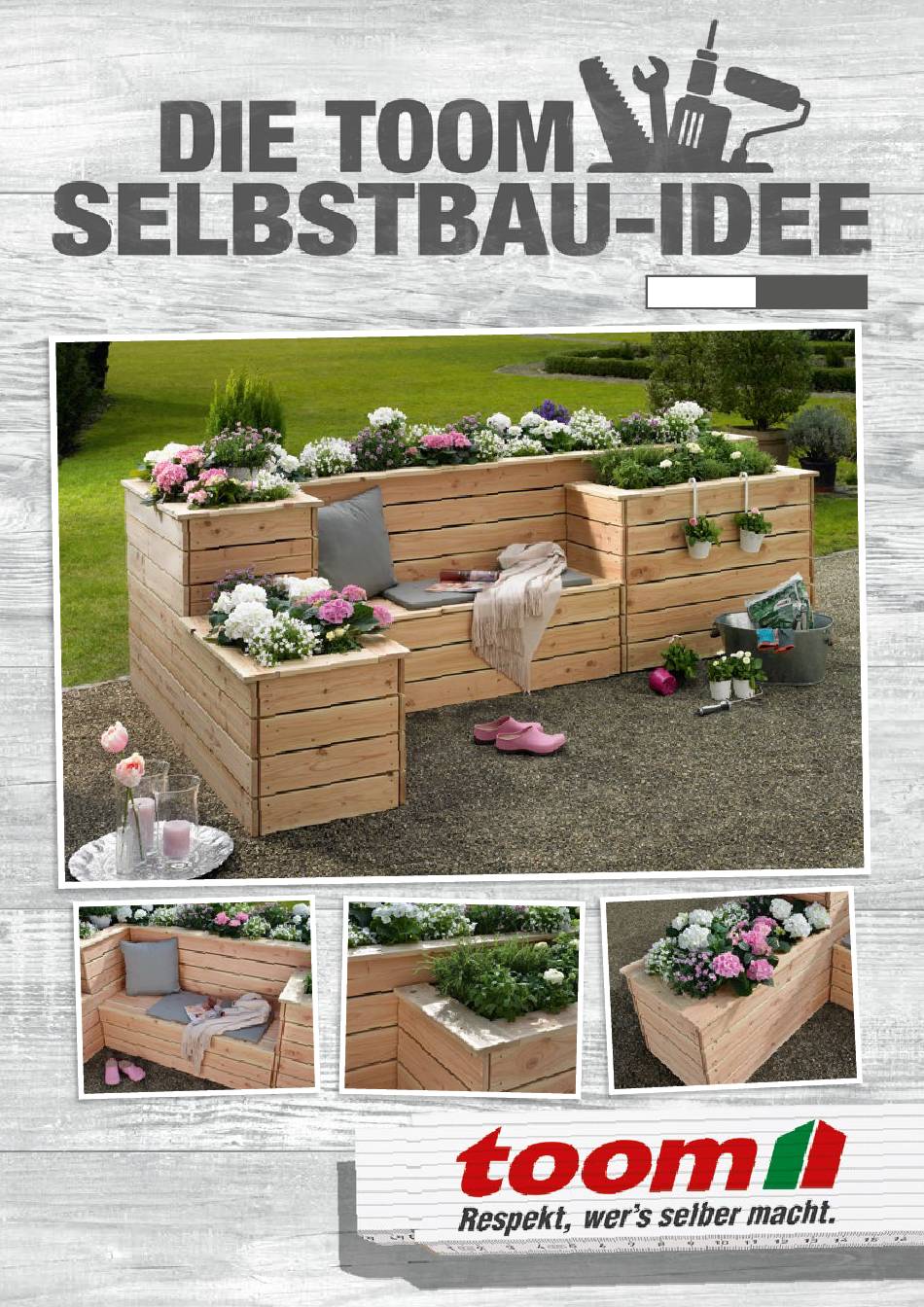

- Seite 1 Hochbeet „Sonnenplatz“ Ausgabe 01/2018...
- Seite 2 Materialliste Bodendiele, Douglasie (A), 120 x 21 mm, 2.980 mm, 7 St. Bodendiele, Douglasie (B), 120 x 21 mm, 2.459 mm, 7 St. Bodendiele, Douglasie (C), 120 x 21 mm, 484 mm, 7 St. Bodendiele, Douglasie (D), 120 x 21 mm, 484 mm, 4 St. Bodendiele, Douglasie (E), 120 x 21 mm, 1.020 mm, 6 St.
- Seite 3 Beetes sollte Ihnen eine zweite Person zur Hand gehen. Da Massivholz arbeitet, kann der Querschnitt je nach Feuchte- gehalt des Holzes leicht abweichen. Zur besseren Haltbarkeit und damit das Holz seine schöne Farbe behält, können Sie das Douglasienholz mit Douglasien-Öl behandeln. Die toom Baumarkt GmbH schließt für Fehlgebrauch sowie fehlerhafte Montage jede Haftung aus.
- Seite 4 Anleitung (1–15 und 17–31) Lassen Sie sich alle Balken und Bretter in Ihrem toom Baumarkt auf die in der Materi- (16) alliste angegebenen Maße zurechtschneiden. Das kleine Brett für die Bohrschablone sägen Sie sich selbst aus einem Reststück der Bretter zurecht.
- Seite 5 Jetzt bohren Sie alle folgenden Bretter wie beschrieben mithilfe der Bohrschablone und einem 5-mm-Bohrer vor. Achten Sie darauf, dass Sie die Löcher möglichst senkrecht bohren und legen Sie auf der Unterseite ein Restholz unter, damit die Löcher beim Bohren auf der Unterseite nicht ausreißen.
- Seite 6 Bretter für Wand F – 4 St. (BoA) (BoB) 1514 Bretter für Wand G – 3 St. (BoB) (BoB) 1083 Bretter für Wand G – 4 St. (BoB) (BoB) 1990 Bretter für Wand H – 6 St. (BoB) (BoB) 1044...
- Seite 7 Bretter für Wand H – 1 St. Bretter für Wand I – 6 St. (BoB) (BoB) (BoA) (BoB) Bretter für den Sitz – 4 St. (BoA) (BoA) 1400 Bretter für die Front – 3 St. (BoA) (BoA) 1400...
- Seite 8 Einige der Wände werden nun vormontiert. Zur Orientierung finden Sie auf der dritten Seite einen Übersichts- plan. Zum Verschrauben benötigen Sie einen ebenen Untergrund oder eine Arbeitsplatte. (17) Um die Wand (A) zu verschrauben, legen Sie die Bretter auf drei der langen Balken und richten diese, wie in der Seitenansicht zu sehen ist, aus.
- Seite 9 Auch die drei Wände (C, D und E) werden so verschraubt. 3; 4 17; 19 Befestigen Sie jetzt die Bretter der Wand (F) an den beiden Wänden (C) und (D). An den Verbindungsstelle (C) und (D) laufen die Bretter bis nach vorne, sodass diese mit den Brettern von Wand (C) und (D) bündig abschließen und somit eine 8-mm-Fuge entsteht (siehe Detail).
- Seite 10 Wand (A) Jetzt schrauben Sie die Bretter der und (9), an die Wand (G), also Wände (C) und (D). Anschließend befestigen Sie die Bretter an der Wand (A). Auch hier verwen- den Sie bei allen Verbindungen die 4 x 50er-Senkkopfschrauben (35). Wand (C) Auf der rechten Seite schrauben Sie mit (35)
- Seite 11 Markieren Sie jetzt die Position des mittleren Balkens (18), welcher vorne an der Wand (B) befestigt wird. Anschließend befestigen Sie den Balken mit etwa vier Wand (A) (36) 4 x 60er-Senkkopfschrauben auf der Wand (B). Wand (B) 1038 (12) Schrauben Sie die Bretter der Wand (I) mit Wand (E) (35)
- Seite 12 (20 und 21) Bohren Sie die Teile des Sitzrahmens mit einem 5-mm-Bohrer wie abgebildet vor und verschrauben Sie diesen wie abgebildet. Hierzu benötigen Sie die 4,5 x 80er-Senkkopf- schrauben (37). 20 (hinten) 1416 20 (hinten) 1416 Diesen Rahmen befestigen Sie nun genau bündig mit der Oberkante der dritten Fuge von unten auf der Wand (B).
- Seite 13 (13) (20 und 21). Legen Sie die Bretter, mit den Bohrungen in der Mitte auf den Sitzrahmen Beim hintersten Brett belassen Sie seitlich und nach hinten 8 mm Abstand und schrauben (35) dieses zunächst mit den 4 x 50er-Senkkopfschrauben auf dem Sitzrahmen fest. Danach befestigen Sie auch die weiteren drei Bretter ebenfalls mit einer 8-mm-Fuge auf dem Sitz- (22) (13)
- Seite 14 Damit sich die Wände (A) und (B) beim Befüllen mit Erde nicht auseinanderwölben, schrauben Sie hier (14) zwei Distanzhalter an den innenliegenden Bal- ken fest. Verwenden Sie auch hier die 4 x 50er-Senk- kopfschrauben (35). Legen Sie die Bretter der Abdeckungen wie abgebildet auf einen ebenen Untergrund. Drehen Sie die geriffelte Seite der Bretter (die spätere Oberseite) nach unten.
- Seite 15 Legen Sie die Abdeckrahmen auf die Beete. Richten Sie diese so aus, dass die Abdeckung umlaufend (35) 20 mm übersteht und schrauben die Abdeckung mit 4 x 50er-Senkkopfschrauben fest. Ihr toom Baumarkt berät Sie gerne zur richtigen Befüllung und Bepflanzung des Hochbeetes. Fertig!
- Seite 16 3.078 2.838 1.120 Weitere Selbstbau-Ideen finden Sie unter: toom.de/kreativwerkstatt...
