Bandschalter – Schaltleisten – Schaltmatten – Fußschalter

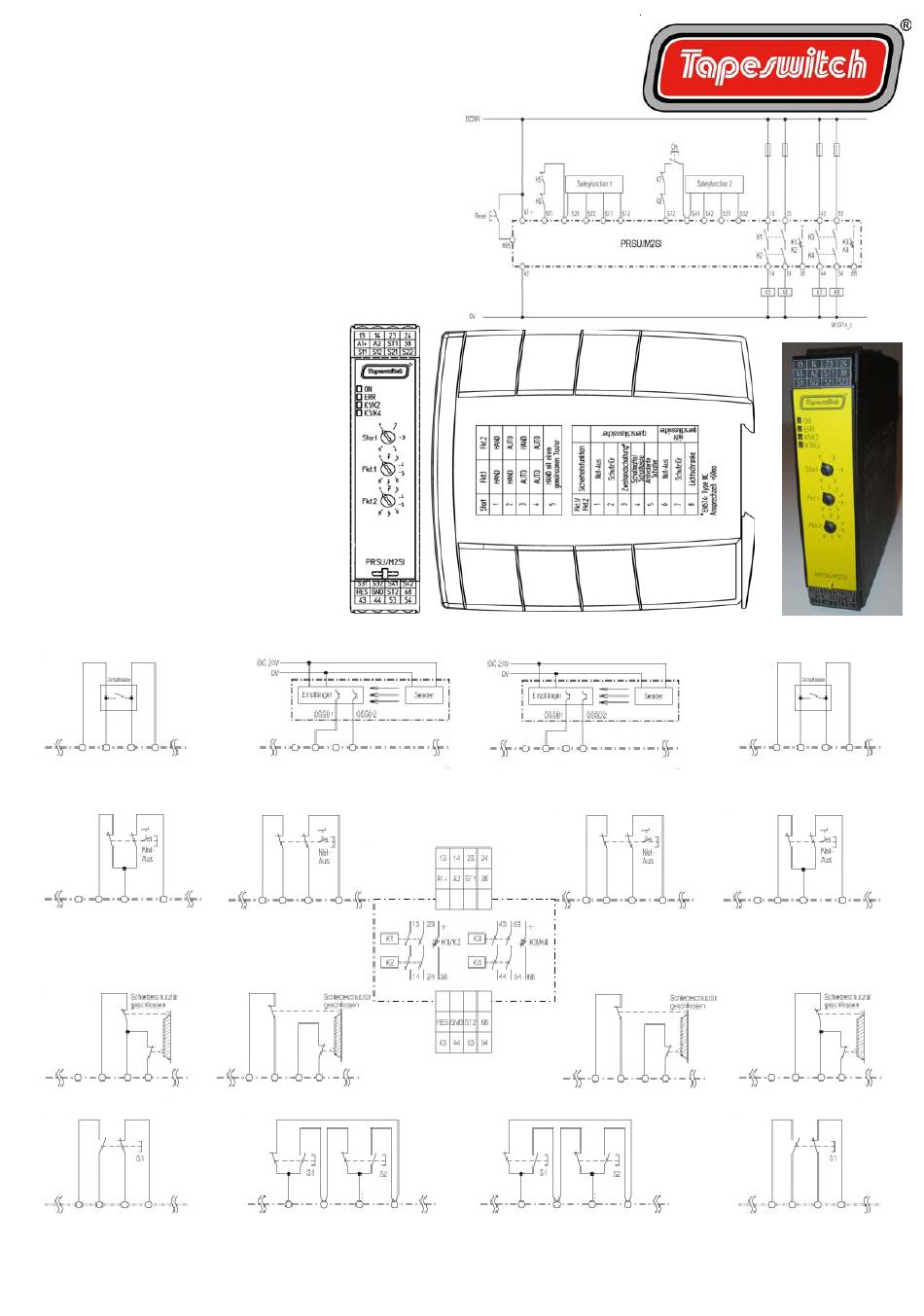

PRSU/M2SI Multifunktionales 2-faches Auswertegerät
• Nur ein Gerät,
ein oder zwei Sicherheitsfunktionen zur selben Zeit
Einstellbar für gleichzeitig 2 völlig voneinander
unabhängige Sicherheitsfunktionen aus:
- Not-Aus
- Schutztür
- Zweihandschaltung
- Schaltmatte, Schaltleiste, Bandschalter
- Antivalente Schalter
- Lichtschranke
- Rückstellung: aut. / ext
Ausgänge jeweils: 2 zwangsgeführte Schließer und 1
Halbleitermeldeausgang
pro Sicherheitsfunktion
Poti "Start" Einstellung der Betriebsart
Hand- oder Automatischer-Start
für Fkt.1 und Fkt. 2.
Poti "Fkt.1" Einstellung der Sicherheitsfunktion 1
Poti "Fkt.2" Einstellung der Sicherheitsfunktion 2
Auswahl für die möglich Einstellung der Sicherheitsfunktion 1
S11
S12
S21
S22
Schaltmatte, Schaltleiste, Bandschalter
(4)
S11
S12
S21
S22
E-Stop ohne
(6)
Querschlussüberwachung
2 zwangsgeführte Schließer und
1 Halbleitermeldeausgang für Sicherheitsfunktion 1
S11
S12
S21
S22
Schutztür ohne
(7)
Querschlussüberwachung
S11
S12
S21
S22
Antivalente Schalter mit
Querschlussüberwachung
(5)
Tapeswitch GmbH
Walter-Bruch-Str. 13
S11
S12
S21
S22
Lichtvorhang, Lichtgitter
(8)
S11
S12
S21
S22
E-Stop mit
(1)
Ausgänge:
S11
S12
S21
S22
Schutztür mit
(2)
S11
S12
S21
S22
Zweihandschaltung mit
Querschlussüberwachung
(3)
D-30982 Pattensen Telefon +49 5101 / 14490 Telefax +49 5101 / 14499
Mail:
info@tapeswitch.de
Auswahl für die möglich Einstellung der Sicherheitsfunktion 2
S31
S32
S41
S42
Lichtvorhang, Lichtgitter
(8)
S31
S11
S12
S21
S22
E-Stop mit
Ausgänge:
2 zwangsgeführte Schließer und
1 Halbleitermeldeausgang für Sicherheitsfunktion 2
S31 S32
S41
S42
S31
S31
S32
S41
Zweihandschaltung mit
Querschlussüberwachung
(3)
Internet:
www.tapeswitch.de
PRSU/M2SI
Beispiel
S31
Schaltmatte, Schaltleiste, Bandschalter
S32
S41
S42
S31
S32
E-Stop ohne
(1)
Querschlussüberwachung
S32
S41
S42
S31
Schutztür mit
(2)
Querschlussüberwachung
S42
S31
Antivalente Schalter mit
Querschlussüberwachung
Irrtümer und Änderungen vorbehalten 11/15
S32
S41
S42
(4)
S41
S42
(6)
S32
S41
S42
Schutztür ohne
(7)
S32
S41
S42
(5)
