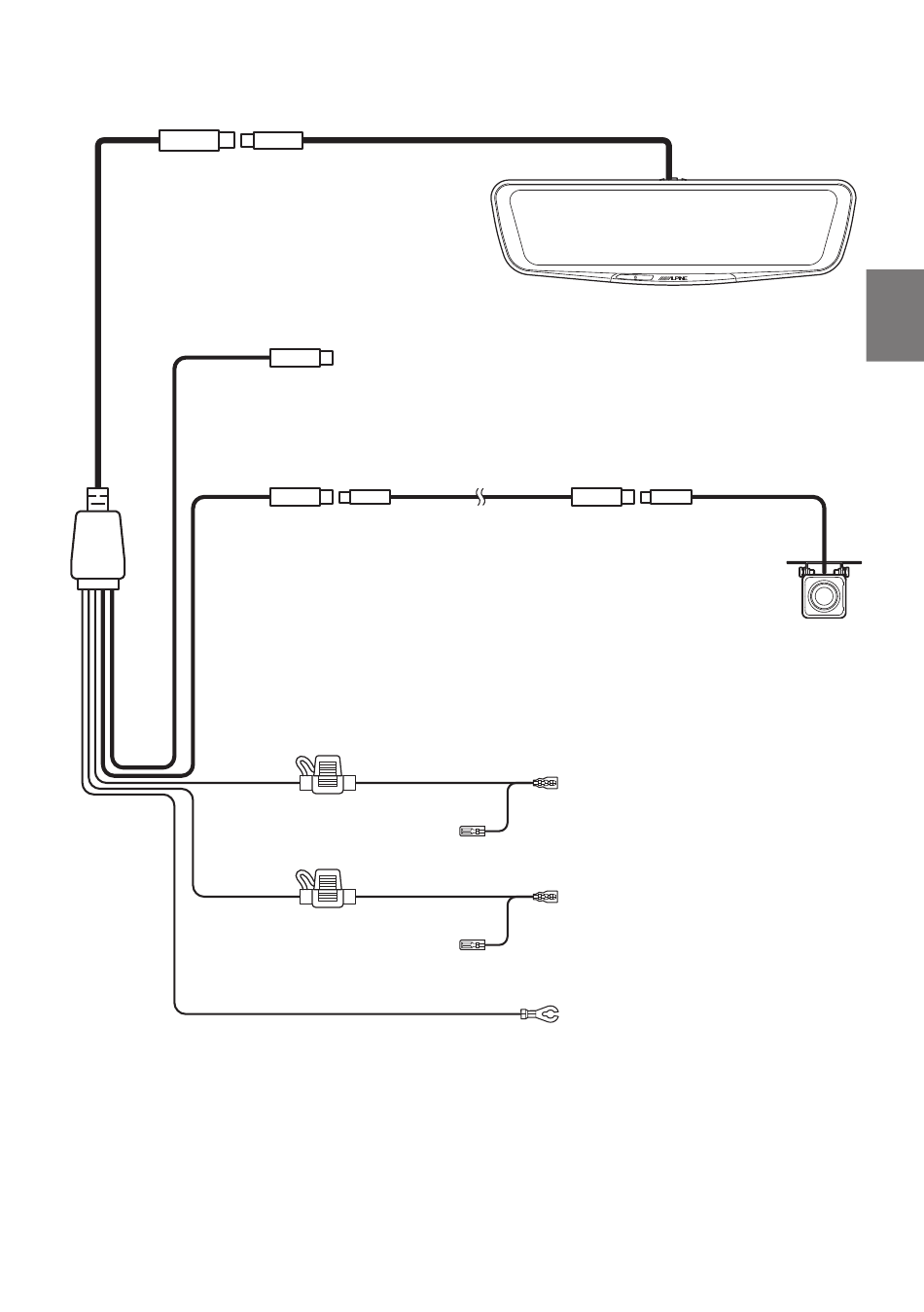

Anschlüsse
POWER
Nicht benötigt
F-CAM
R-CAM
Verlängerungskabel Heckkamera (6 m)
10 m Kabel optional erhältlich (KWX-DM01)
Sicherung
(3 A)
Sicherung
(3 A)
Digitaler Rück-
Batterieleitung: Verbinden Sie diese Leitung
mit dem positiven (+) Pol der Fahrzeugbat-
BATT
terie (+ 12 V).
gelb
ACC: Geschaltete Stromleitung (Zündung)
(rot) Verbinden Sie diese Leitung mit einem
offenen Anschluss an der Sicherungsbox
ACC
des Fahrzeugs oder einer anderen nicht
rot
verwendeten Stromquelle, die (+) 12 V nur
dann bereitstellt, wenn die Zündung ein-
geschaltet ist oder in der Zubehörposition
(ACC) steht.
Masseleitung (schwarz)
GND
Verbinden Sie diese Leitung mit einer gee-
schwarz
igneten Karosseriemasse am Fahrzeug.
Achten Sie darauf, sie mit blankem Metall
zu verbinden und mit einer Blechschraube
sicher zu befestigen.
spiegel
Externe
Heckkamera
