3-4

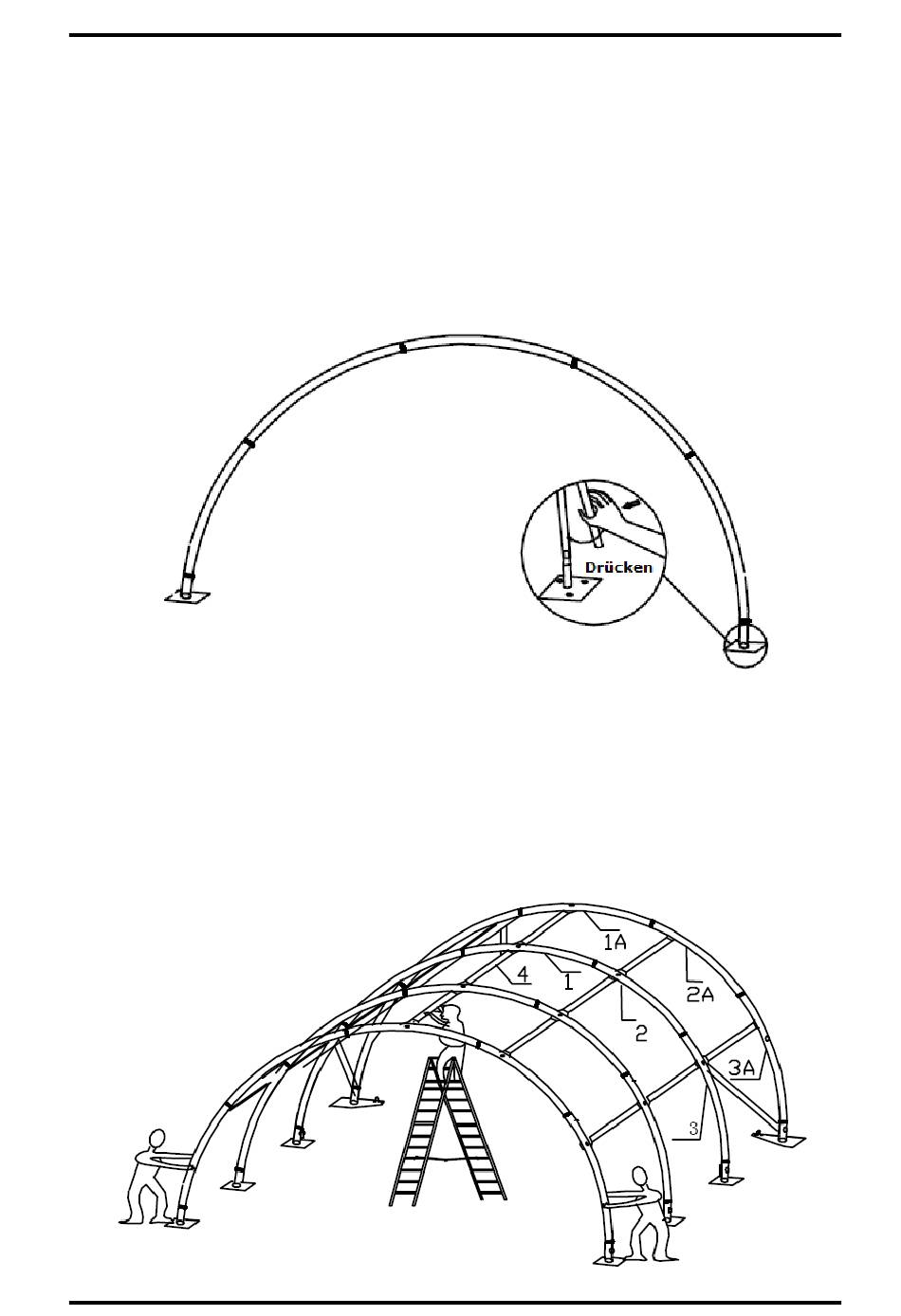

MONTAGE DES RAHMENSKELLETS
Beginnen Sie den Zusammenbau des Eingangbogens damit, dass Sie das untere
•
Rohr in den Flansch der Sockel stecken.
Stecken Sie die Sechskantschrauben durch die entsprechenden Löcher, ziehen Sie
•
diese aber noch nicht fest.
Sichern Sie mit Hilfe einer anderen Person die eine Seite gegen Wegrutschen,
•
während Sie auf der anderen Seite das noch freie Bogenunterteil in den zweiten
Flansch stecken.
Sichern Sie nun beide Seiten mit den Schrauben und Muttern.
•
Nachdem die ersten Bögen montiert worden sind, verbinden Sie diese mit den
•
horizontalen Mittelpfette (4). Verwenden Sie hierzu die Schlossschrauben (20)
und Muttern.
Montieren Sie die schrägen Rohre (13) mit Hilfe der Clips (13A). Diese geben der
•
Konstruktion mehr Stabilität.
Prüfen Sie anschließend sorgfältig die Verbindungen auf richtigen Sitz und ziehen
•
Sie die Muttern nun fest (nicht überdrehen!) an.
14265 – Lagerzelt "Glasgow Pro"
SEITE 6 VON 13
