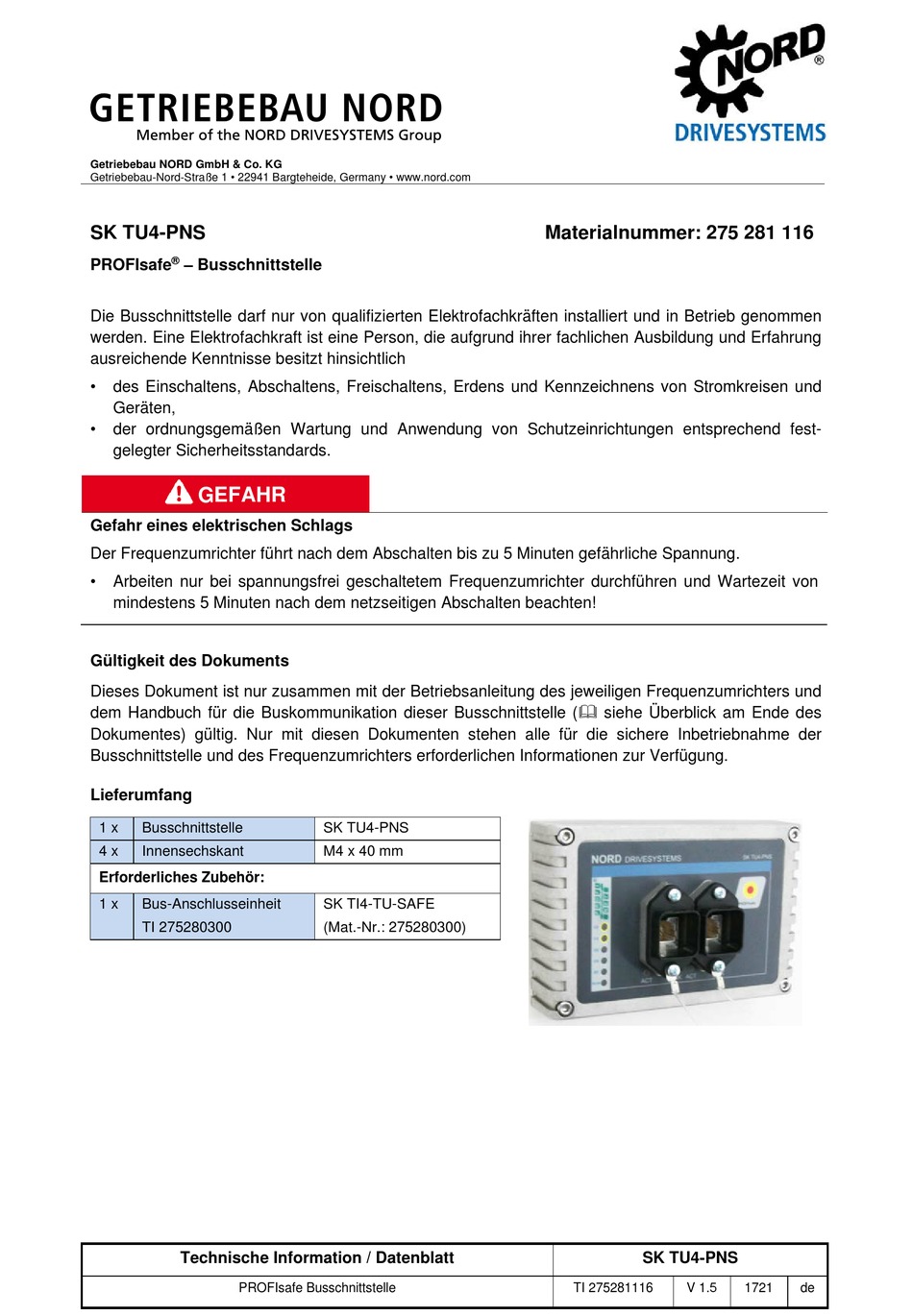

Getriebebau NORD GmbH & Co. KG
Getriebebau-Nord-Straße 1 • 22941 Bargteheide, Germany • www.nord.com
Pos : 1 /T ec hnis che Informationen/SK xUx - Erw eiter ung en/PR OFIs afe/SK xU 4-PNS- .../2752xxx xx Basi sinformationen_1 [TU 4 und CU 4] @ 8\m od_1468586392599_6.doc x @ 2258482 @ @ 1
SK TU4-PNS
®
PROFIsafe
– Busschnittstelle
Pos : 2 /T ec hnis che Informationen/SK xUx - Erw eiter ung en/Allgem ein - Sy stemübergreifend/War nhi nweis e_TI_s_Bussc hitts tell en_allgemei n [SK xUx-...] @ 13\mod_1475837761064_6.docx @ 2263750 @ 5 @ 1
Die Busschnittstelle darf nur von qualifizierten Elektrofachkräften installiert und in Betrieb genommen
werden. Eine Elektrofachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung und Erfahrung
ausreichende Kenntnisse besitzt hinsichtlich
•
des Einschaltens, Abschaltens, Freischaltens, Erdens und Kennzeichnens von Stromkreisen und
Geräten,
•
der ordnungsgemäßen Wartung und Anwendung von Schutzeinrichtungen entsprechend fest-
gelegter Sicherheitsstandards.
GEFAHR
Gefahr eines elektrischen Schlags
Der Frequenzumrichter führt nach dem Abschalten bis zu 5 Minuten gefährliche Spannung.
•
Arbeiten nur bei spannungsfrei geschaltetem Frequenzumrichter durchführen und Wartezeit von
mindestens 5 Minuten nach dem netzseitigen Abschalten beachten!
Gültigkeit des Dokuments
Dieses Dokument ist nur zusammen mit der Betriebsanleitung des jeweiligen Frequenzumrichters und
dem Handbuch für die Buskommunikation dieser Busschnittstelle ( siehe Überblick am Ende des
Dokumentes) gültig. Nur mit diesen Dokumenten stehen alle für die sichere Inbetriebnahme der
Busschnittstelle und des Frequenzumrichters erforderlichen Informationen zur Verfügung.
Pos : 3 /T ec hnis che Informationen/SK xUx - Erw eiter ung en/PR OFIs afe/SK xU 4-PNS- .../2752xxx xx Basi sinformationen_2 [TU 4] @ 69\mod_1617795043675_6.docx @ 2755573 @ 555 @ 1
Lieferumfang
1 x
Busschnittstelle
4 x
Innensechskant
Erforderliches Zubehör:
1 x
Bus-Anschlusseinheit
TI 275280300
Technische Information / Datenblatt
PROFIsafe Busschnittstelle
SK TU4-PNS
M4 x 40 mm
SK TI4-TU-SAFE
(Mat.-Nr.: 275280300)
Materialnummer: 275 281 116
SK TU4-PNS
TI 275281116
V 1.5
1721
de
