D

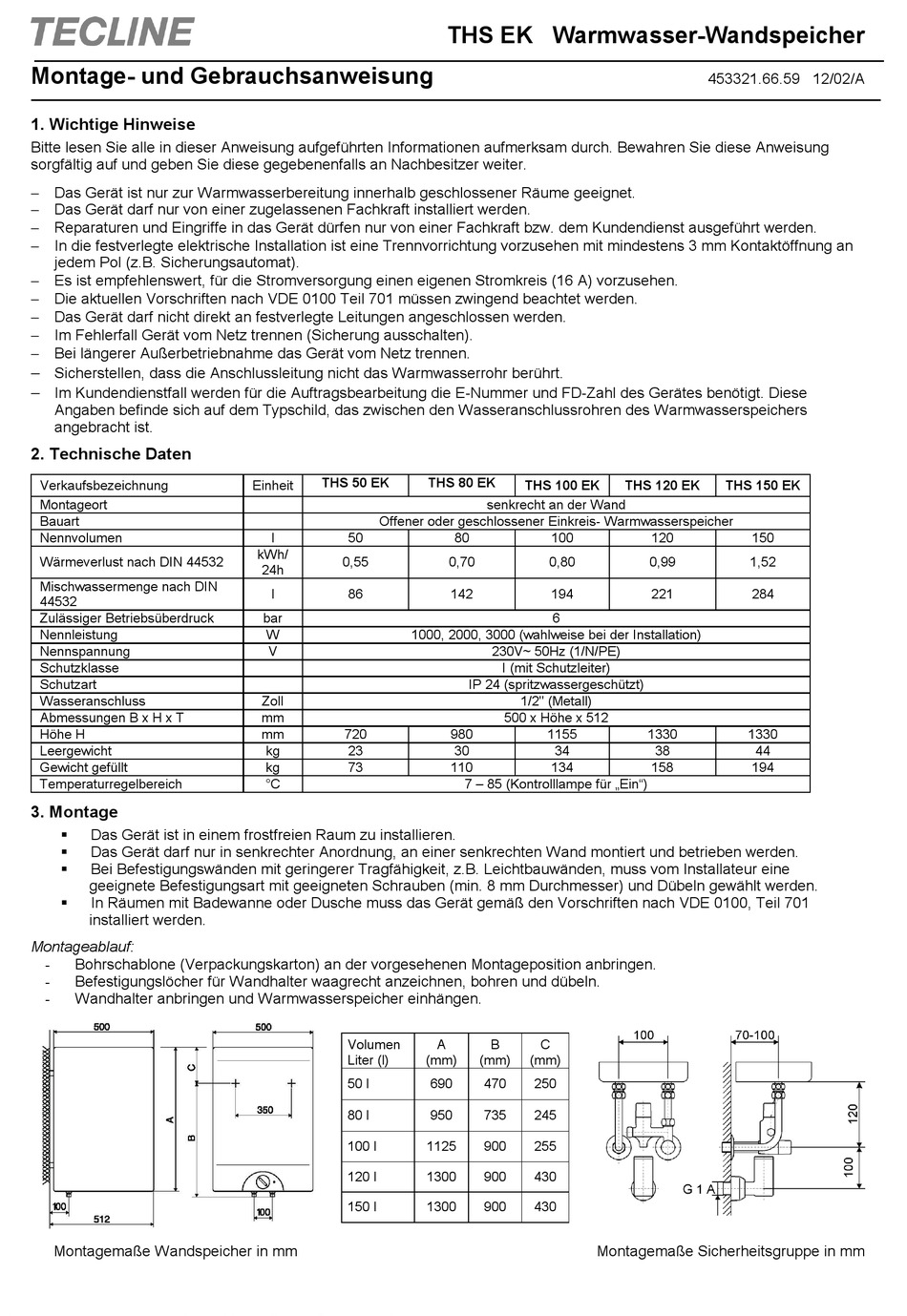

Montage- und Gebrauchsanweisung
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten Informationen aufmerksam durch. Bewahren Sie diese Anweisung
sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.
− Das Gerät ist nur zur Warmwasserbereitung innerhalb geschlossener Räume geeignet.
− Das Gerät darf nur von einer zugelassenen Fachkraft installiert werden.
− Reparaturen und Eingriffe in das Gerät dürfen nur von einer Fachkraft bzw. dem Kundendienst ausgeführt werden.
− In die festverlegte elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an
jedem Pol (z.B. Sicherungsautomat).
− Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis (16 A) vorzusehen.
− Die aktuellen Vorschriften nach VDE 0100 Teil 701 müssen zwingend beachtet werden.
− Das Gerät darf nicht direkt an festverlegte Leitungen angeschlossen werden.
− Im Fehlerfall Gerät vom Netz trennen (Sicherung ausschalten).
− Bei längerer Außerbetriebnahme das Gerät vom Netz trennen.
Sicherstellen, dass die Anschlussleitung nicht das Warmwasserrohr berührt.
Im Kundendienstfall werden für die Auftragsbearbeitung die E-Nummer und FD-Zahl des Gerätes benötigt. Diese
Angaben befinde sich auf dem Typschild, das zwischen den Wasseranschlussrohren des Warmwasserspeichers
angebracht ist.
2. Technische Daten
Verkaufsbezeichnung
Montageort
Bauart
Nennvolumen
Wärmeverlust nach DIN 44532
Mischwassermenge nach DIN
44532
Zulässiger Betriebsüberdruck
Nennleistung
Nennspannung
Schutzklasse
Schutzart
Wasseranschluss
Abmessungen B x H x T
Höhe H
Leergewicht
Gewicht gefüllt
Temperaturregelbereich
3. Montage
§
Das Gerät ist in einem frostfreien Raum zu installieren.
§
Das Gerät darf nur in senkrechter Anordnung, an einer senkrechten Wand montiert und betrieben werden.
§
Bei Befestigungswänden mit geringerer Tragfähigkeit, z.B. Leichtbauwänden, muss vom Installateur eine
geeignete Befestigungsart mit geeigneten Schrauben (min. 8 mm Durchmesser) und Dübeln gewählt werden.
§
In Räumen mit Badewanne oder Dusche muss das Gerät gemäß den Vorschriften nach VDE 0100, Teil 701
installiert werden.
Montageablauf:
-
Bohrschablone (Verpackungskarton) an der vorgesehenen Montageposition anbringen.
-
Befestigungslöcher für Wandhalter waagrecht anzeichnen, bohren und dübeln.
-
Wandhalter anbringen und Warmwasserspeicher einhängen.
Montagemaße Wandspeicher in mm
THS 50 EK
Einheit
Offener oder geschlossener Einkreis- Warmwasserspeicher
l
50
kWh/
0,55
24h
l
86
bar
W
1000, 2000, 3000 (wahlweise bei der Installation)
V
Zoll
mm
mm
720
kg
23
kg
73
°C
Volumen
Liter (l)
50 l
80 l
100 l
120 l
150 l
THS EK Warmwasser-Wandspeicher
THS 80 EK
THS 100 EK
senkrecht an der Wand
80
100
0,70
0,80
142
194
6
230V~ 50Hz (1/N/PE)
I (mit Schutzleiter)
IP 24 (spritzwassergeschützt)
1/2" (Metall)
500 x Höhe x 512
980
1155
30
34
110
134
7 – 85 (Kontrolllampe für „Ein")
A
B
C
(mm)
(mm)
(mm)
690
470
250
950
735
245
1125
900
255
1300
900
430
1300
900
430
Montagemaße Sicherheitsgruppe in mm
453321.66.59 12/02/A
THS 120 EK
THS 150 EK
120
150
0,99
1,52
221
284
1330
1330
38
44
158
194
