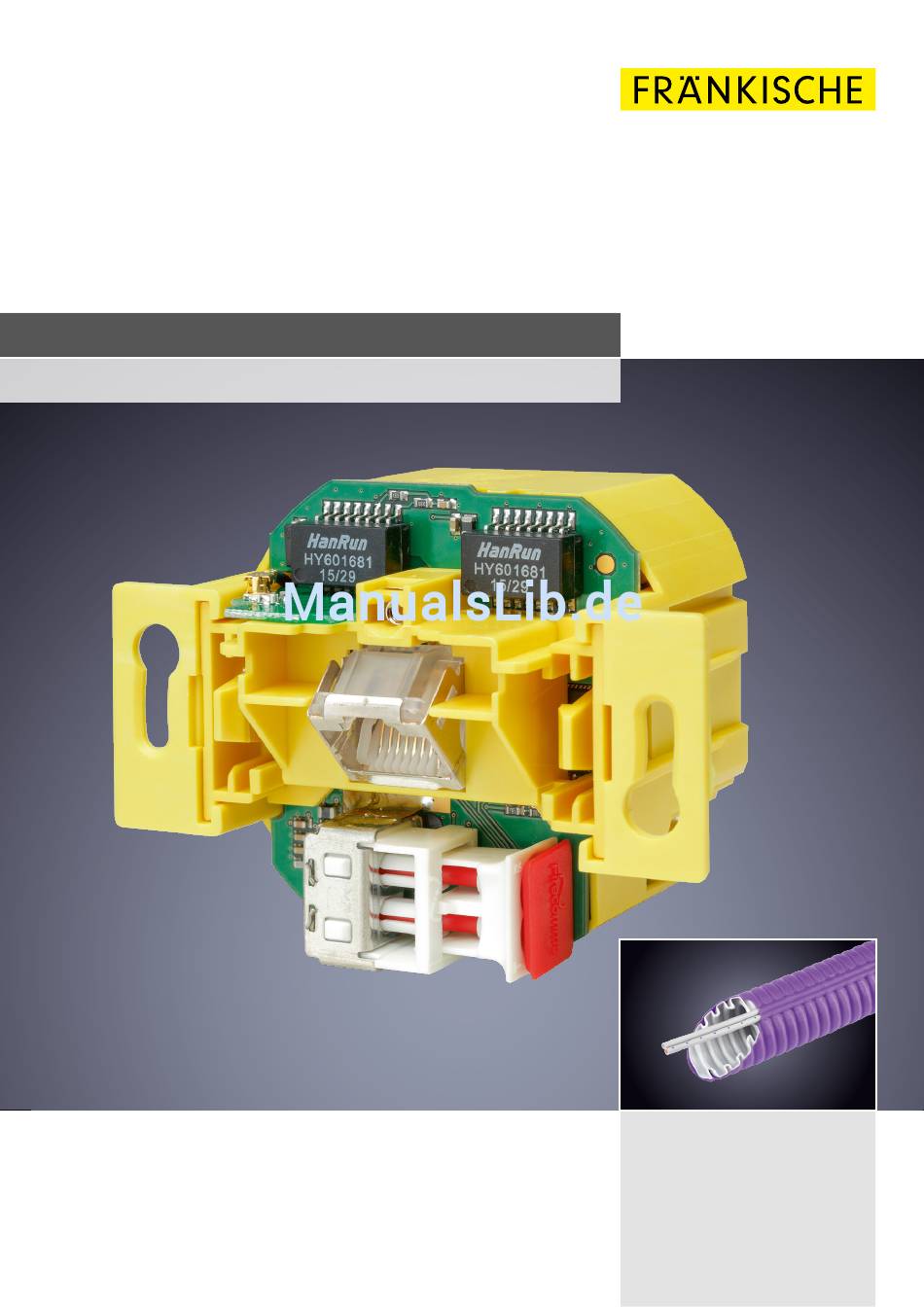

- Seite 1 Bedienungsanleitung WLAN Access Point 100 DATALIGHT ® Stand: Juni 2017 DRAINAGE SYSTEME ELEKTRO SYSTEME HAUSTECHNIK INDUSTRIEPRODUKTE...
-
Seite 2: Zukunftssicher Vernetzt
Zukunftssicher vernetzt DATALIGHT ® Das einfache und flexible Netzwerksystem Elektroinstallationsrohr mit integrierter zukunftssichere Installation sorgt für ■ ■ Datenleitung zufriedene Kunden schnelle Installation ohne Mehraufwand innovatives Produkt für den Breitband- ■ ■ ausbau im Haus parallele Verlegung von Elektroleitungen ■ und 1 Gbit/s Netzwerk... -
Seite 3: Inhaltsverzeichnis
3.8.3 Gast-Schnittstelle einrichten 3.8.4 Gast-Verbindungen konfigurieren 3.9 Technische Angaben 22 – 23 3.9.1 Reichweite der Sendeleistung 3.9.2 Werkseinstellungen 4 Hilfe bei Funktionsstörungen 5 Glossar 25 – 26 6 Ihre Verbindung zu uns FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 4: Überblick
Sie können diese freie Software unter Kompilierung und Installation der Trei- den Bedingungen der GNU General ber zu steuern. Die vollständigen Anga- Public License ändern oder verteilen. ben zur Lizenz finden Sie in einem separaten Dokument. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 5: Betriebsarten
über POF Schnittstelle zum LAN/Internet M odus: Accesspoint WLAN AP Modus: Accesspoint freie Wahl/ SSID: Roaming 192.168.X.X Verschl.: freie Wahl Kanal: 1–13 zu weiteren WLAN AP Duplex Fibre DATALIGHT Patchkabel ® FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... - Seite 6 Verschlüsselung gleicher Modus: virtueller AP IP-Bereich freie Wahl SSID: oder Roaming Modus: 192.168.X.X Duplex Fibre Basisstation: Accesspoint DATALIGHT ® freie Wahl Verschl.: (WDS/Repeater) oder Roaming Patchkabel Client: Client (WDS) Kanal: automatisch FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®...
- Seite 7 A nzahl der Gäste abhängig automatisch von der Bandbreite Verschl.: automatisch Protokollfunktion Kanal: automatisch Modus: Gast Modus: Accesspoint SSID: freie Wahl 192.168.X.X Verschl.: freie Wahl Kanal: 1–13 Duplex Fibre DATALIGHT ® Patchkabel FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®...
-
Seite 8: Konfiguration
Pfeile können Sie das Passwort sichtbar machen. Benutzen Sie nur Buchstaben (ohne Leerzeichen und ohne ä, ö, ü, ß) und Zahlen. Bestätigen Sie das Passwort und speichern Sie es unter „Speichern & Anwenden“. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 9: System
Änderungen über- nommen. 3.2.2 Sprache Die Bedienoberfläche kann auf Deutsch oder Englisch angezeigt werden. Die Einstellung „auto“ übernimmt die jeweilig eingestellte Sprache des Internet-Browsers. Mit „Speichern & Anwenden“ wird die Einstellung übernommen. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 10: Status
Die Schnittstellen-Symbole im Feld links Unter diesem Register erhalten Sie bedeuten: Statusinformationen zu den LAN-Ein- stellungen Ihres WLAN AP. Es werden die Laufzeit, MAC-Adresse, Sende-/ Empfangsdatenrate und die IP-Adresse Frontanschluss angezeigt. Funk FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 11: Wlan-Einstellung
Bei den WLAN-Einstellungen werden Gerätekonfiguration men werden. „Deaktivieren“ schaltet und Schnittstellenkonfiguration unterschieden. das Gateway inaktiv, „Entfernen“ löscht es komplett. Mit „Hinzufügen“ kann ein weiteres Gateway hinzugefügt werden (z. B. für Repeatermodus notwendig, siehe Abbildung rechts). FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... - Seite 12 AP verbunden sein soll. die Betriebsarten Accesspoint, Geräte Ihr Netzwerk sehen können. Accesspoint (WDS/Repeater), Client (WDS) und Client (RELAYED) – siehe Seite 5–7. Mit „Speichern & Anwenden“ werden die vorgenommenen Eingaben übernommen. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®...
- Seite 13 Da es sich um zwei unterschiedliche WLAN-Betriebsarten handelt, müssen diese auch separat unter Netzwerk > WLAN > eingestellt bzw. hinzugefügt werden. Die erste der folgenden Abbildungen zeigt die Einstellung des Gateways. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®...
- Seite 14 Auswahl des Passworts, jedoch Sie WEP!). sollte bei Verschlüsselungsverfahren wie z. B. WPA und WPA2 für WLAN C ipher das Passwort aus Sicherheitsgründen Verschlüsselungsverfahren, im mindestens 20 Zeichen lang sein. Auslieferungszustand „auto“ FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®...
-
Seite 15: Netzwerk
Bei einem „kleinen“ Update – z. B. innerhalb der Version 1 oder 2 – werden dagegen alle Einstellungen im Gerät nach dem Update behalten, sofern der Haken bei „Konfiguration behalten“ gesetzt ist. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 16: System Neu Starten
Sie den Reed- kontakt für mehr als 2 Sekunden und weniger als 5 Sekunden. Der Start des Reset wird mit Blinken der WLAN LED (siehe Seite 17) bestätigt. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 17: Reset Auf Werkseinstellungen / Laden Der Firmware Bei Fehlfunktion
L ED violett = WLAN/LAN aktiv erkennen sind. Sie zeigen die Aktivität RJ45-Port zur Diagnose / B linkend = Datenverkehr POF-Anschluss (schnelles blinken = kein Link, langsames blinken = Link) LED-Anzeige Status FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 18: Experteninformationen
Eintrag durch Anklicken des Buttons zur Verfügung. Über WLAN (Smart- AP bestätigt einen gesendeten UDP- phone) kann auch aus- aber nicht wie- Befehl durch Zurücksenden des aktuel- „Speichern und Anwenden“. der eingeschaltet werden. len Zustands. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 19: Dienste
G eben Sie das jeweilige Datum in der aktualisiert. Reihenfolge TT/MM/JJJJ ein. Die A ktivieren Sie die Schaltzeiten Schaltung an den Feiertagen wird so über die Schaltfläche „Speichern & behandelt wie unter Wochenende Anwenden“. definiert. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 20: Fernsteuerung
Geräte (s. o.) gezeigt. Zuvor von Ihnen eingestellte Geräte werden in der Liste vorerst nicht wieder ange- zeigt. Um diese Geräte erneut konfigurieren zu können, kli- cken Sie nochmals auf das Befehlsfeld „Scan“. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 21: Gast-Schnittstelle Einrichten
G astprotokoll löschen Das Gastprotokoll kann aus Gründen des Datenschutzes nur eingesehen, aber nicht gespeichert werden. Jede der vorgenommenen Veränderun- gen muss zur Übernahme bzw. zur Anwendung über das grüne Befehlsfeld gespeichert werden. FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 22: Technische Angaben
(in der Wand) hinten (in der Wand) Legende > –70 dBm Empfang möglich –60 bis –70 dBm guter bis mittlerer Empfang 0 bis –60 dBm sehr guter bis guter Empfang FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 23: Werkseinstellungen
ESSID DATALIGHT ® Modus Accesspoint ESSID verstecken nein Netzwerk/WLAN/Erweiterte Einstellungen: Modus auto HT-Modus 20 MHz Netzwerk/WLAN/WLAN-Verschlüsselung: Verschlüsselung WPA-PSK/WPA2-PSK Mixed Mode Cipher auto Schlüssel wireless123 Netzwerk/Diagnosen: Ping keine LED: aktiviert WLAN aktiviert FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 24: Hilfe Bei Funktionsstörungen
Installieren Sie ein SVG-Plugin (z. B. von Adobe unter Sie benutzen den Internet Explorer 7 oder 8 http://www.chip.de/downloads/Adobe-SVG-Viewer_15272819.html) Entfernen Sie unter Extras/Einstellungen in der Kompatibilitäts- Sie verwenden den Internet Explorer 9 ansicht alle Aktivierungen FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... -
Seite 25: Glossar
Server zuzuordnen. Bei UDP wird die Portnummer des Dienstes mitgesendet, der die Daten bekommen soll Protokoll Software-Vereinbarung zur Datenübertragung Reedkontakt Magnetkontakt zum Reset des Gerätes mittels Reset Magnet Repeater Signalverstärker, der die Reichweite vergrößert FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®... - Seite 26 Client) am AP realisierbar, Unterscheidung in Bridging- (2 WLAN-Bridges verbunden) und Repeating- Modus (mehrere APs über WDS verbunden) Wireless Local Area Network WLAN Wie LAN, jedoch drahtlos FRÄNKISCHE | BA WLAN Access Point 100 DATALIGHT ®...
-
