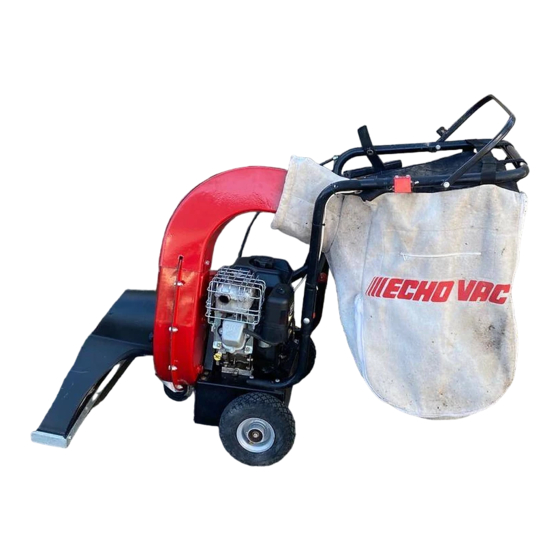

- Seite 1 Stand 02.11.2002 GEBRAUCHSANLEITUNG ECHO Laub- und Abfallsauger ES-320 Telefon 0 Telefax 0 http://www. email:info@ ACHTUNG! Anleitung und Sicherheitsvorschriften sorgfältig lesen, bevor Sie arbeiten.
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung ES-320 Inhaltsverzeichnis Sicherheitshinweise und wichtige Informationen ..........3 Gewährleistungs- und Garantiebestimmungen ..........5 Verantwortlichkeit des Besitzers ................7 Vorbereitung zur Erstinbetriebnahme ..............7 Zusammenbauanleitung ..................8 Antrieb ........................9 Saugschlauch montieren ..................8 Wartung ......................... 10 Fangsack montieren, entleeren und reinigen ..........10 Richtige Arbeitsweise ................... -
Seite 3: Sicherheitshinweise Und Wichtige Informationen
Wir hoffen, dass der ECHO-Laubsauger Ihnen viel Freude ACHTUNG und Erleichterung bei der Arbeit bereitet. Bedienungsanleitung lesen und beachten Für das Gerät ES-320 ist auch ein Saugschlauch erhältlich, mit dem Sie leichter unter Büschen, an Treppen oder sonsti- gen, schlecht zugänglichen Stellen arbeiten können. Gliedmaßen schützen Der Laub- und Abfallsauger ES-320 ist ein benzinmotor- Höchste Verletzungsgefahr! -
Seite 4: Bevor Sie Starten
Zubehör verwenden. 15. Berühren Sie den Zündkerzenstecker oder das Zündka- bel, solange der Motor läuft, nicht. 33. Gerät nur mit zugelassenem ECHO-Zubehör und nur für den bestimmungsgemäßen Gerbrauch einsetzen. 16. Der Kupplungshebel muss immer frei beweglich sein, und darf keinesfalls am Führungsholm befestigt werden. -
Seite 5: Gewährleistungs- Und Garantiebestimmungen
Saugen von entzündlichen Flüssigkeiten, da dies zu schweren Verletzungen führen kann. Moderne, ergono- 6. Wird die Fa. ECHO Motorgeräte aufgrund der Garantie misch geformte Griffe sorgen dafür, dass das Gerät gut in Anspruch genommen, dann ist die Fa. ECHO be- und sicher gehandhabt werden kann. - Seite 6 Wir von ECHO arbeiten ständig an der Weiterentwicklung Dies gilt insbesondere in folgenden Fällen: sämtlicher Maschinen und Geräte. Änderungen des Liefer- a) nicht von der Fa. ECHO Motorgeräte freigegebene Ver- umfanges in Form Technik und Ausstattung müssen wir änderungen am Produkt uns grundsätzlich vorbehalten.
-
Seite 7: Verantwortlichkeit Des Besitzers
4. Passen Sie die Höhe des Saugrüssels an den jeweiligen rotierenden Gebläserades, sowie zwischen Untergrund wie z.B. Teer, Rasen oder Laub an. Reibrad und Hinterrad. 5. Reinigen und trocknen Sie Ihren ECHO-Laubsauger nach Gefahr schwerer Verletzungen. jedem Einsatz. 6. Entleeren Sie den Auffangsack häufig und regelmäßig, damit der Laubsauger immer optimal arbeiten kann. -
Seite 8: Zusammenbauanleitung
Bedienungsanleitung ES-320 Montage FIG 5 Im Karton sind Bogenstück , Führungsholm, Laubsack uns Saugdüse lose verpackt. Montage des Bogenstücks (1): Dieses wird in den oberen Teil des Gehäuses gesetzt und mit Schrauben in Höhe der Punkte (2) und (3) festgeschraubt. -
Seite 9: Starten Des Motors
Bedienungsanleitung ES-320 Antrieb FIG 12 Der Antrieb erfolgt über ein Getriebe mit Differential (2), wel- ches vom Motor über eine Kette angetrieben wird. Wird der Hebel (3) nach unten gedrückt, wird das Getriebe mittels Seilzug und Hebel eingeschaltet und das Gerät setzt sich in Bewegung. -
Seite 10: Wartung
Bedienungsanleitung ES-320 Wartung Lasche 1. Motorölwechsel Wechseln Sie das Motoröl entsprechend den Vorschrif- ten des Motorenherstellers regelmäßig. 2. Luft-Vorfilter reinigen Reinigen Sie den auswaschbaren Schaumstoffvorfilter- einsatz des Luftfilters täglich. Unter sehr staubigen Arbeitsbedingungen kann eine häufigere Reinigung notwendig sein. 3. Waschen Sie den Fangsack regelmäßig, möglichst täglich aus. -
Seite 11: Saugen Von Nassem Laub
(vgl. Motorenanleitung) zweiter Arbeitsgang mit tiefer Einstellung (vgl. nasses Laub) notwendig sein. Wie beim Laubsaugen immer auf einen sau- 2. Die bewährte Konstruktion der ECHO- Turbine gewährlei- beren, luftdurchlässigen Fangsack achten. stet eine hervorragende Saugleistung. Jedoch kann nur eine gut ausgewuchtete und unbeschädigte Turbine eine ordentliche Leistung bringen. -
Seite 12: Fehlersuche
Bedienungsanleitung ES-320 Fehlersuche Wenn der Motor nicht startet: 1. Zündunterbrecherschalter auf Position ON ? 2. Zündkerzenstecker aufgesteckt? 3. Sicherheitsschalter am Gebläse unterbricht den Zündstrom? Gegebenenfalls defekten Schalter tauschen. Flügel- schrauben nachziehen, damit der Anflanschring des Saugrüssels den Schalter gedrückt hält. -
Seite 13: Eg - Konformitätserklärung
Anwendung der Norm EN ISO 3744 verfahren. Das Konformitätsbewertungsverfahren erfolgt gemäß Anhang 5. Gemessener Schallleistungspegel 96 dB(A) Garantierter Schallleistungspegel 98 dB(A) Die technischen Unterlagen sind bei der Firma ECHO Motorgeräte, Metzingen hinterlegt. Metzingen, den 06. September 2002 ECHO Motorgerätevertrieb Deutschland GmbH Frank Ueberfuhr...
