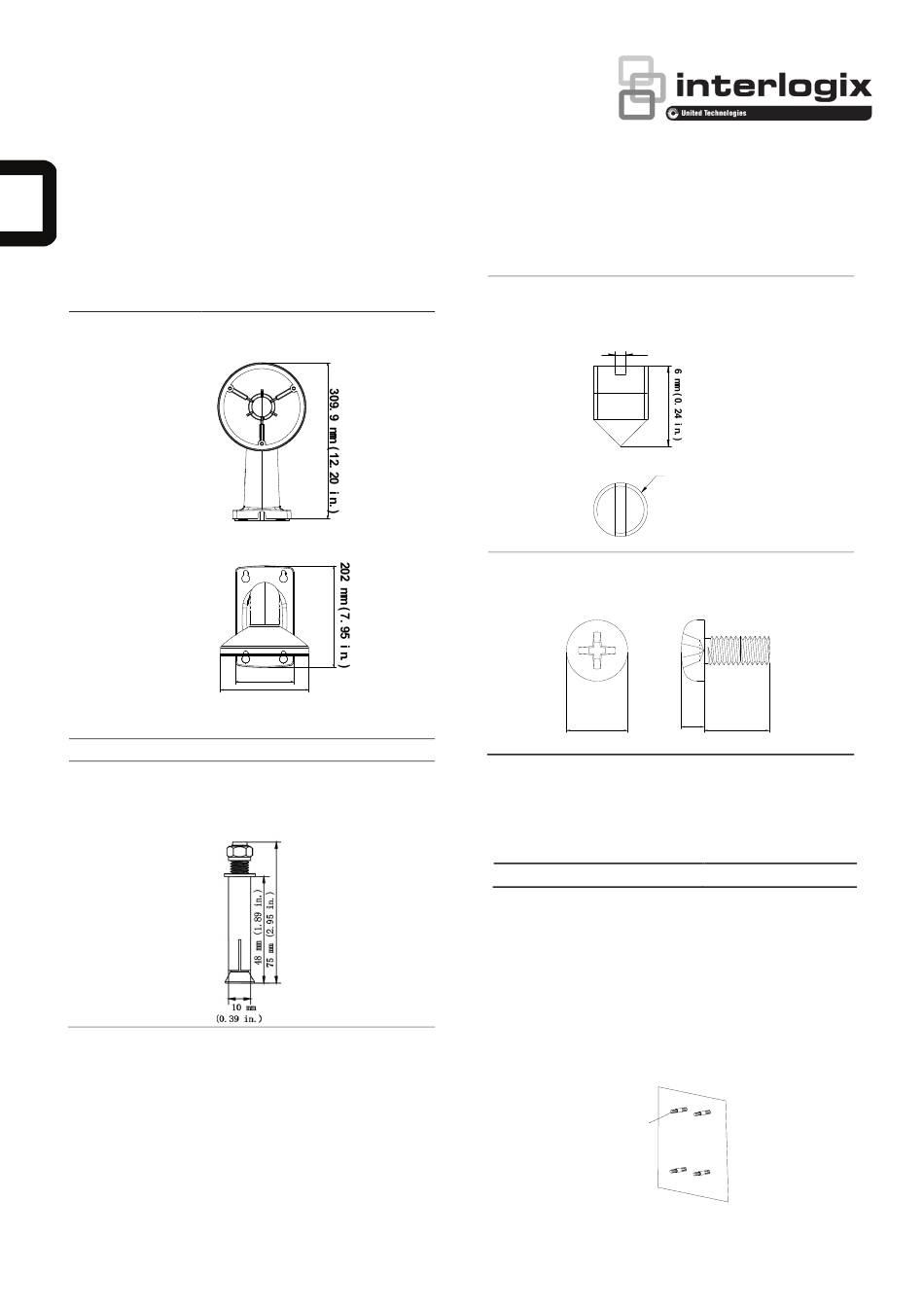

Interlogix TVD-WBS Installationsanweisungen

TVD-WBS Edelstahl-Dome-Wandhalterung –
Installationsanweisungen
Spezifikationen
Abmessungen: 175,8 × 202 × 309,9 mm
116. 5 m m
( 4. 59 i n. )
175. 8 m m
( 6. 92 i n. )
Gewicht: 3,33 kg
Zubehör:
Spreizdübel: 4 St.
Für die Installation der Edelstahl-Wandhalterung TVD-WBS auf
der Montagefläche.
© 2018 United Technologies Corporation. Alle Rechte vorbehalten.
Interlogix ist Teil von UTC Climate Controls & Security, einer Geschäftseinheit der United Technologies Corporation.
Schraube A: 2 St.
Wird zur Fixierung der Wandhalterung und der Glockenbasis
verwendet.
0. 8 m m ( 0. 03 i n. )
Schraube B: 3 St.
Für die Installation der Edelstahl-Dome-Kamera an der
Wandhalterung TVD-WBS.
7 m m ( 0. 28 i n. )
3m m ( 0. 12 i n. )
Unterstützte Kameras
Die Edelstahl-Dome-Wandhalterung kann mit folgenden
Kameras verwendet werden:
Edelstahl-Dome-Kamera:
Installation
So installieren Sie die Edelstahl-Dome-Kamera an der
TVD-WBS:
1. Markieren Sie mit der Wandhalterungsplatte, um die
Löcher für die vier Spreizdübel zu markieren.
2. Befestigen Sie die mitgelieferten Spreizdübel (1) an der
Montagefläche.
①
P/N 1073412-EN • REV B • ISS 23APR18
M 4 m m ( 0. 16 i n. )
14 m m ( 0. 55 i n. )
TVD-5801
