Inhaltszusammenfassung für ZAUN24 Bamboo

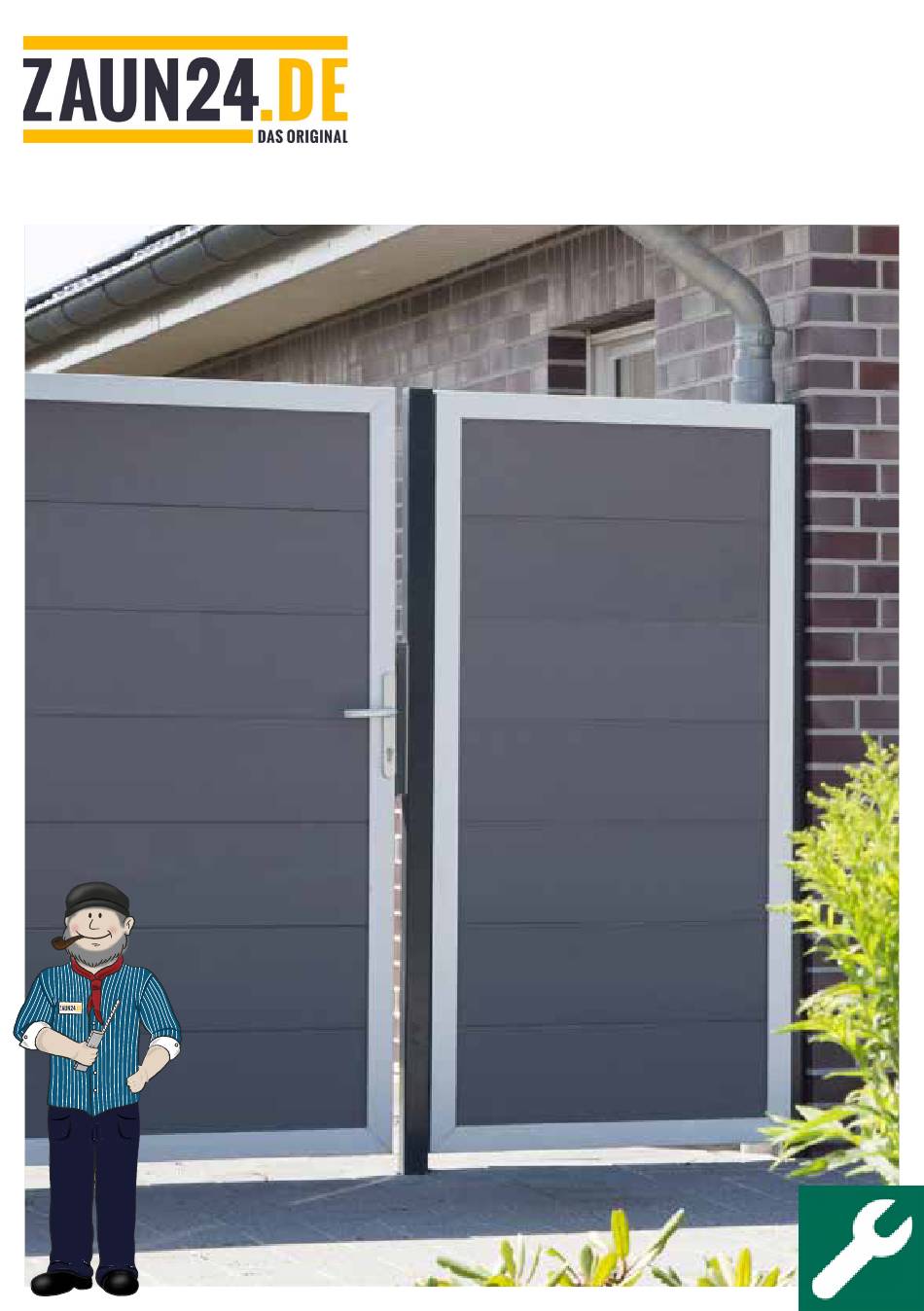

- Seite 1 Bamboo Tore Montage- und Pflegeanleitung...
- Seite 2 Wissenswertes Werkzeuge & Materialien Die vorliegende Montageanleitung dient zur Un- Nützliche Werkzeuge & Arbeitsmaterialien: • Spaten zum Ausheben der Pfosten-/Konsolen- terstützung bei der Errichtung von Bamboo Toren! löcher • Holzleisten und Schraubzwingen zur Abstützung • Akkuschrauber oder Bohrmaschine mit Kreuz- Wichtig: Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig...
- Seite 3 Elementübersicht Ansicht Vorderseite Bamboo Torpfosten 1035 mm www.zaun24.de...
- Seite 4 30 mm Bodenabstand zum Element + Elementhöhe + 70 mm Pfostenüberstand. Der Ab- stand zwischen den Pfosten beträgt 1035 mm. Dieser Punkt bezieht sich nur auf Bamboo Tore! Dieser Punkt bezieht sich nur auf Bamboo Tore! 3 | Das Distanzstück von oben in die Aufnahme- 4 | Wir empfehlen vor dem Einbetonieren des nuten einschieben.
- Seite 5 Dieser Punkt bezieht sich nur auf Bamboo! 6 | Die Pfosten mit Holzleisten und Schraubzwin- 5 | Oberhalb des Distanzstückes empfehlen wir gen zum nachfolgenden Einbetonieren abstützen. in die Nut auf zwei Seiten eine weitere Schraube Nach dem Betonieren verbliebene Betonreste mit einem Abstand von mind.
- Seite 6 M8 Gewindeschneider nachsetzen. 12 | In die Unterseite des Torblattes die Innens- 13 | Das Tor aufrichten, die Innensechskantschrau- echskantschraube mit Gleitlager und Metallun- be und Kunststoffunterlegscheibe (zwischen terlegscheibe einschrauben und in den unteren Scharnierwinkel und Torrahmen) einschrauben. Scharnierwinkel einsetzen. www.zaun24.de...
- Seite 7 Pfosten angezeichnet werden. Die Löcher mit einem 3 mm und 7,5 mm Bohrer vorbohren und mit einem M8 Gewindeschneider nachsetzen. 16 | Zu guter Letzt die beiden Pfostenkappen auf die Pfosten stecken - Fertig! Bitte beachten Sie unsere Pflegehinweise auf der Rückseite! www.zaun24.de...
- Seite 8 Zustand unser der mit einer Kappsäge und einem speziellen, feingezahn- Lager verlassen. ten Blatt für Metall oder mit einer Eisensäge zuschneiden. ZAUN24.de | Otto-Hahn-Straße 23 | 50997 Köln | Tel. 02236 / 333666 | www.zaun24.de | info@zaun24.de...
