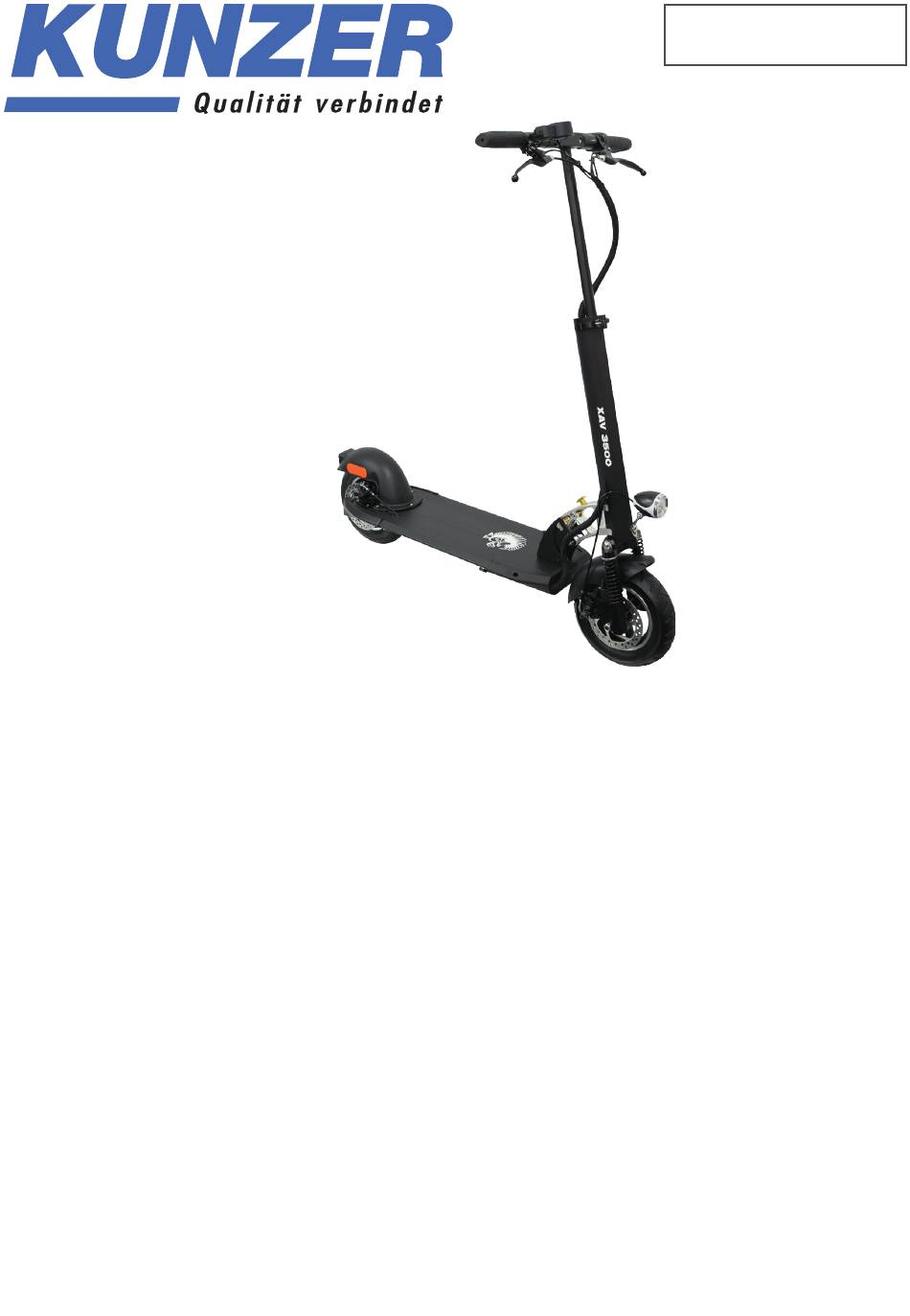

Kunzer XAV 3500 Bedienungsanleitung
Quicklinks
Bedienungsanleitung
e-Scooter
Vielen Dank, dass Sie sich zum Erwerb des e-Scooters XAV 3500 entschieden haben.
Bitte lesen Sie vor Montage und Inbetriebnahme die Bedienungsanleitung sorgfältig
durch.
Nichtbeachtung der Bedienungsanleitung und/oder das Nichtbefolgen der Sicherheits-
hinweise kann zu Verletzungen oder zu Beschädigungen führen.
Bewahren Sie die Bedienungsanleitung sorgfältig auf.
1. Allgemeine Information:
Lieferumfang:
• XAV 3500 e-Scooter, vormontiert, zusammengeklappt
• Ladegerät
• Bedienungsanleitung
Optionales Zubehör:
• Transporttasche
• Sitz
• Lenkerkorb
• Kabelschloss
• Verschleißteile
XAV 3500
1
Inhaltszusammenfassung für Kunzer XAV 3500
- Seite 1 XAV 3500 Bedienungsanleitung e-Scooter Vielen Dank, dass Sie sich zum Erwerb des e-Scooters XAV 3500 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme die Bedienungsanleitung sorgfältig durch. Nichtbeachtung der Bedienungsanleitung und/oder das Nichtbefolgen der Sicherheits- hinweise kann zu Verletzungen oder zu Beschädigungen führen.
- Seite 2 2. Produktbeschreibung: 17. Hebel Klappmechanismus 1. Kombiinstument 18. Gashebel 2. Bremsgriff rechts (Vorderrad) 19. Sitz, klappbar und gefedert 3. Bremsgriff links (Hinterrad) (optional) 4. Höhenverstellbares Lenkrohr 5. Schnellverschluss für Höhenverstellung 6. Frontscheinwerfer Zubehör (optional) ohne Abbildung: 7. Scheibenbremse vorne Lenkerkorb, Transporttasche, Kabel- 8.
-
Seite 3: Sicherheitshinweise
Benutzen Sie den XAV 3500 nicht zum Transport von zusätzlichen Personen oder Ladegut. Fahren Sie umsichtig und vermeiden Sie auf alle Fälle Einlagen wie Sprünge, Loops und andere Stuntfiguren. Der XAV 3500 ist ein Freizeitgerät und kein Sportgerät. 4. Inbetriebnahme:... - Seite 4 Sowie dieser freigeht, klappen Sie die Lenkstange in eine waagrechte Position. Der Verriegelungshebel rastet in die untere Position ein. Der XAV 3500 ist jetzt wieder zusammengeklappt, gesichert und in der Transportposition. Kontrollieren Sie alle Verschraubungen und die Funktion der Bedienteile, sowie die Bremsanlage.
- Seite 5 5. Fahrtipps/Handling: Machen Sie sich vor der ersten Fahrt mit dem XAV 3500 vertraut. Lesen Sie auf- merksam die Bedienungsanleitung und probieren Sie alle Funktionen durch. Stellen Sie sicher, dass die Verriegelung ordnungsgemäßg eingerastet ist. Nutzen Sie eine freie Fläche ohne Hindernisse für Ihre ersten Fahrversuche. Ach- ten Sie auf Personen in Ihrem Umfeld und gehen Sie umsichtig mit der Geschwin- digkeit um.
- Seite 6 Bei gut geladener Batterie und einer Belastung von bis zu 70 kg ergeben sich folgende Geschwindigkeiten: L1: 10 - 15 km/h L2: 15 - 20 km/h L3: 20 - 25 km/h Die Maximalgeschwindigkeiten sind abhängig vom Ladezustand der Batterie, der Belastung des XAV 3500 und der Beschaffenheit des Untergrunds.
- Seite 7 Eine automatische Abschaltung erfolgt nach 90 Sekunden, wenn keine Funktion angewählt wird oder der XAV 3500 nicht fährt (Geschwindigkeit 0). Notstart: Stellen Sie sich mit einem Bein auf den XAV 3500 und geben Sie mit dem anderen Bein durch Antreten auf den Boden mehrmals Schwung. Wenn der XAV 3500 Geschwindigkeit aufgenommen hat, ziehen Sie den Gasgriff, wodurch der XAV 3500 sich anschaltet.
- Seite 8 Betrieb, wenn der Ladevorgang aktiv ist. Vermeiden Sie mechanische Beschädigungen der Batterie. Zur Reinigung des XAV 3500 benutzen Sie bitte einen feuchten Lappen oder eine Bürste, keine aggressiven Reinigungsmittel wie Alkohol, Verdünnung oder Benzin. Überprüfen Sie regelmäßig die Bauteile, Verschraubungen und Bremsen des XAV 3500.
- Seite 9 Stromverbrauch: 0,6 kw/h 9. Allgemeine Hinweise/Sonstiges: Achten Sie auf eine bestimmungsgemäße Verwendung. Der XAV 3500 ist kein Spielzeug, Ladetransportmittel oder Sportgerät für Stunt- vorführungen. Der XAV 3500 ist ausschließlich für die private Nutzung auf nichtöffentlichen, privaten Gelände. Gerät enthält Batterie / Batterien dürfen nicht in den Hausmüll / Bitte bringen Sie die Batterie zu den Sammelstellen der Kommune oder des Handels.
