Pewa GE 8100 Kurzanleitung Seite 4

Erdschleifen und Gleichtaktspannungen? Erdschleifen und Gleichtaktspannungen? Erdschleifen und Gleichtaktspannungen?
Erdschleifen und Gleichtaktspannungen? Erdschleifen und Gleichtaktspannungen?
Obwohl in vielen Fällen die Erde zwar als gemeinsamer Bezugspunkt prinzipiell genutzt werden kann, ist das aber nicht an
der gleichen räumlichen Stelle möglich. Dadurch können Erdschleifen auftreten. Das heißt, daß zwischen dem Erdpotential
der zu untersuchenden Schaltung und dem Erdpotential des Oszilloskopes eine Spannung entstehen kann. Sie kann größer
sein als die Signalspannung und das Meßergebnis erheblich verfälschen. In solchen Fällen oder bei Vorhanden sein einer
hohen Gleichtaktspannung stellt der Einsatz eines Differential-Tastkopfes oft die einzige Lösung für die Meßaufgabe dar.

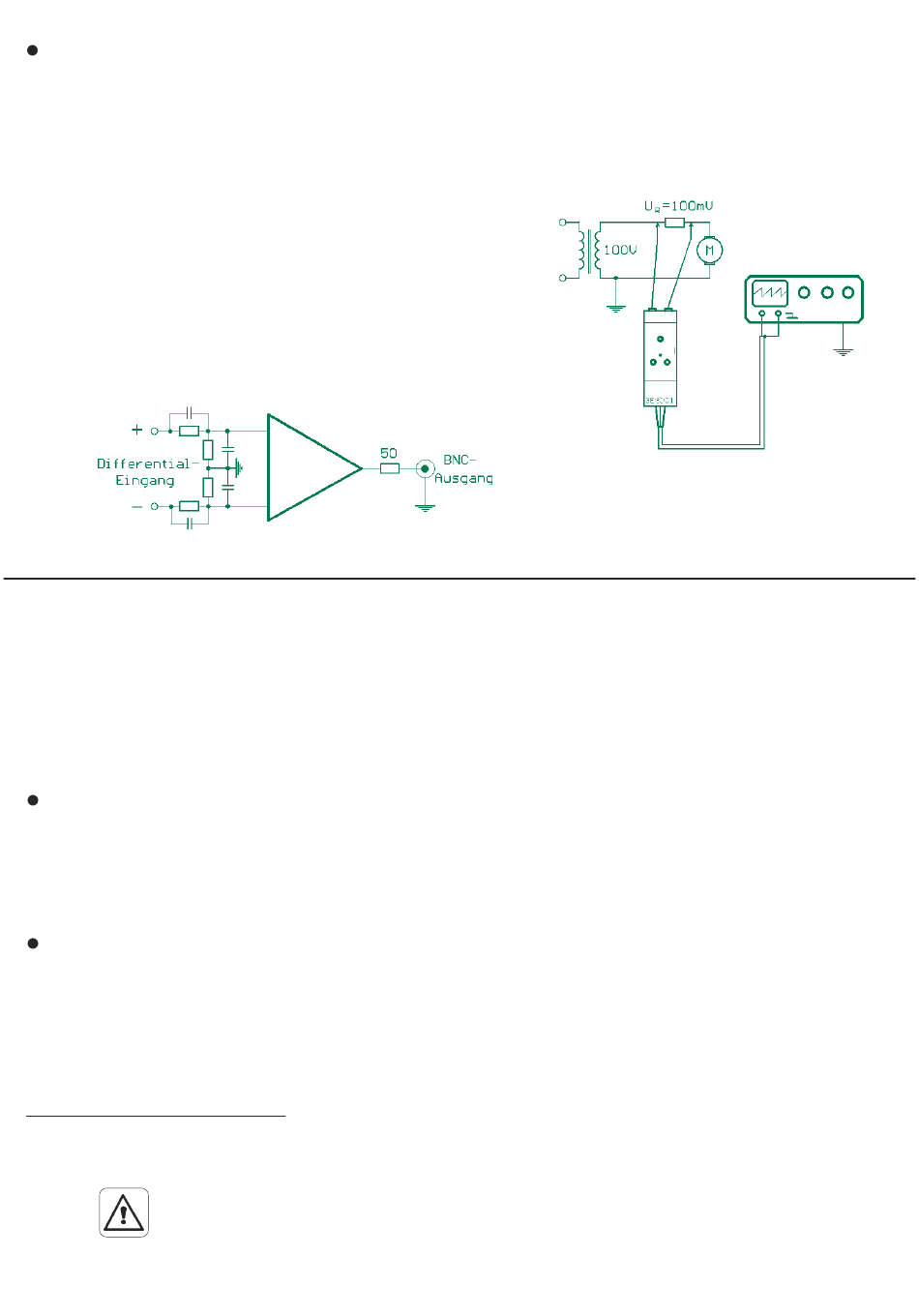

Beispiel: Die Spannung an dem Vorwiderstand des
Motors hat nur einen Bruchteil des Wertes der
hohen Gleichtaktspannung, die der Meßspannung
überlagert ist.
Durch die hohe Gleichtaktunterdrückung, die der
Differential-Tastkopf bietet und die Möglichkeit,
die Meßspannung direkt an der Signalquelle abzugreifen,
lassen sich sehr genaue und von Störspannungen
weitestgehend unbeeinflußte Messungen durchführen.
Prinzip eines Differential-Tastkopfes
W W W W W ahl des T ahl des T ahl des T ahl des Teilungsf eilungsf eilungsfaktor eilungsf
ahl des T eilungsf
Der Tastkopf bietet die Möglichkeit zwei Teilungsfaktoren zu wählen: x 20 und x 200.
Bei Wahl des Teilungsfaktors x 20 ( Schalter gedrückt) ist die Spannung an den Eingängen = am Oszilloskop abgelesene
Spannung x 20.
Bei Wahl des Teilungsfaktors x 200. ( Schalter nicht gedrückt) ist die Spannung an den Eingängen = am Oszilloskop
abgelesene Spannung x 200.
Sc Sc Sc Sc Schritte zum Ben hritte zum Ben hritte zum Benutz hritte zum Ben hritte zum Ben
- Anschluß des Tastkopfes an das Oszilloskop
- Einstellen der Vertikalempfindlichkeit am Oszilloskop (V/div.)
- Wahl des Teilungsfaktors am Tastkopf (x 20 oder x 200)
- Einschalten des Tastkopfes
- Falls erforderlich, Einregeln der Nullinie am Oszilloskop
- Meßleitungen in Eingangsbuchsen stecken und mit Meßobjekt verbinden
6. Wartung und Reparatur 6. Wartung und Reparatur 6. Wartung und Reparatur 6. Wartung und Reparatur 6. Wartung und Reparatur
Der Differential-Tastkopf benötigt keine spezielle Wartung. Bei Bedarf reinigen Sie das Gehäuse mit einem angefeuchteten
Tuch. Achten Sie dabei darauf, daß keine Feuchtigkeit in das Innere des Gerätes gelangt.
Verwenden Sie den Tastkopf nicht, wenn Sie Grund zu der Annahme haben, daß
der Tastkopf nicht einwandfrei arbeitet oder beschädigt ist.
Zur Ausführung von Reparaturen senden Sie das Gerät bitte an Ihren Händler.
aktor aktors s s s s aktor
aktor
utz utz utzen des Dif utz en des Dif en des Dif en des Diff f f f f er en des Dif er erential-T er er ential-Tastk ential-T ential-T ential-T
Der Differential-Tastkopf erweitert jedes Oszilloskop um
einen Differentialeingang zur gefahrlosen Messung bei
schwimmendem Potential und mit gleichzeitiger hoher
Gleichtaktunterdrückung.
04.02
Made in Germany
astk astk astkopf astk opfes opf opf opf es es es es
