● Vollautomatische
Funktion: sobald
ein Verbraucher
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
Regenwasser
anfordert, startet
die Pumpe
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
● Plus-Ausstattung
mit Schaltautomat
ZETA 02, Messing-
verschraubungen,
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
Edelstahl-Schmutz-
fangsieb und
Gummipuffern zur
Schalldämpfung
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
● Trockenlaufschutz
ist durch die
Steuerung ZETA 02
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
gewährleistet
● Ausführungen mit
3, 4 oder 5 bar
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
Maximaldruck
lieferbar
● energieeffiziente
Technik, Standby
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
weniger als 0,2 W
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
Betriebsanleitung • Betriebsanleitung • Betriebsanleitung
B e t r i e b s a n l e i

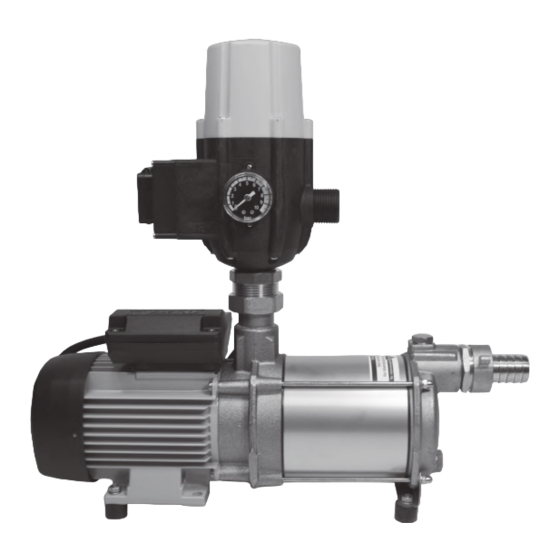

Saugpumpe AspriPlus
WISY
Regenwassernutzung
Original
t u n g
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wisy AspriPlus
Inhaltszusammenfassung für wisy AspriPlus
- Seite 1 Betriebsanleitung • Betriebsanleitung • Betriebsanleitung sanleitung • Betriebsanleitung • Betriebsanleitung • Betrie Betriebsanleitung • Betriebsanleitung • Betriebsanleitung sanleitung • Betriebsanleitung • Betriebsanleitung • Betrie Saugpumpe AspriPlus Betriebsanleitung • Betriebsanleitung • Betriebsanleitung ● Vollautomatische sanleitung • Betriebsanleitung • Betriebsanleitung • Betrie Funktion: sobald ein Verbraucher Betriebsanleitung •...
-
Seite 2: Inhaltsverzeichnis
Saugpumpe AspriPlus Die Installation und die Nutzung setzt die genaue Kenntnis dieser Betriebsanleitung voraus! Inhalt Diese Einbauanleitung enthält nachfolgend Hinweise zu: ● Einsatzbereich und bestimmungsgemäße Verwendung ● Sicherheitshinweise ● Anlieferung und Lieferumfang ● Zubehör ● Aufbau und Funktionsweise ● Montagevoraussetzungen, Montage ● Inbetriebnahme... -
Seite 3: Einsatzbereich
Strom. sacht durch das Gerät. Einsatzbereich Die WISY-Saugpumpe AspriPlus fördert Regenwasser aus Zisternen. Durch die im Liefe- rumfang befindliche hocheffiziente Steuerung ZETA 02 schält die Pumpe bei Wasseran- forderung durch einen Verbraucher an, nach Beendigung der Wasserentnahme ab. Die selbstansaugende AspriPlus ist im frostfreien Technikraum zu montieren und ist geeig- net zur Versorgung von WC-Spülung, Waschmaschine und Gartenbewässerung mit kla-... -
Seite 4: Sicherheitshinweise
Kinder dürfen das Gerät nicht bedienen, ke- ine Wartungsarbeiten ausführen und nicht damit spielen. Vor jeder Repara- tur und Wartungsarbeit an der Pumpe AspriPlus und bei allen Kontroll- und Wartungsarbeiten in der Zisterne ist der Schukostecker der AspriPlus (Zeta 02) zu ziehen und vom Stromnetz zu trennen. -
Seite 5: Lieferumfang
Schaltautomat ZETA 02, hocheffizient - Standby weniger als 0,2 Watt, Einschalt- ● druck 1,5 bar, mit Manometer und Schukosteckdose, 1¼“Außengewinde (Eingang) 1”-Außengewinde (Ausgang), Betriebsanzeige durch Leuchtdioden, WISY-Artikel ZT 0250 oder WISY-Artikel ZT 0260, entsprechend ZT 0250 nur mit verstellbarem Einschaltdruck von 1,5 bis 2,8 bar Anschlussfertige Verkabelung ●... -
Seite 6: Zubehör
Edelstahl- Befestigungsschelle, zur Abschaltung der Pumpe bei geringem Wasserstand in der Zisterne. Art.-Nr.: SS 1013 Stabile Wandhalterung aus Edelstahl mit Befestigungsteilen und Gummipuffern mit doppeltem Gewindebolzen zum Anschrauben von AspriPlus-Pumpen: Links- oder Rechts- Montage möglich. Art.-Nr.: WH 03 00... -
Seite 7: Aufbau Und Funktionsweise
Aufbau und Funktionsweise Die Pumpe AspriPlus saugt Regenwasser aus einer Zisterne und speist es mit Druck in das Betriebswassernetz. Wird ein Ventil eines Verbrauchers (z.B. WC-Spülung, Wasch- maschine) geöffnet, sinkt der Druck im Leitungsnetz. Bei Erreichen des Einschaltdru- ckes von 1,5 bar am Schaltautomaten startet die Pumpe. Sind wieder alle Ventile an den... -
Seite 8: Montagevoraussetzungen
(Maximalwerte!). ● Die Wassersäule zwischen AspriPlus (Pumpenfuß) und der höchsten Entnahmestelle darf bis zu 15 m betragen. Für größere Höhen sind die 4- bzw. 5 stufigen AspriPlus- Pumpen mit dem Schaltautomaten mit verstellbarem Einschaltdruck zu verwenden. ● Bei der Montage und der Verlegung der Versorgungsleitungen ist darauf zu achten, dass keine größere Wärmequelle auf diese Teile einwirken kann. - Seite 9 AspriPlus) mit Schlauchklemme (Art.-Nr. SS 0303) befestigen. ● Keine Strömungswiderstände (Wasseruhren, Filter, Entnahmehähne etc.) in die einbauen. Netzanschluss mittels FI-Schutzschalter ● Der elektrische Netzanschluss (Wechselstrom, einphasig, 230 V, 50 Hz) der AspriPlus muss mit einem FI-Schutzschalter (0,03 A) versehen und mit 16 A abgesichert werden.
-
Seite 10: Inbetriebnahme
Wasser befüllen. Auch der Anschlußschlauch muß vollständig befüllt sein. Wartung Im Falle von Wartung bei geöffneter Zisterne ist die AspriPlus vom elek- trischen Netz zu trennen. Die Sicherheitsanweisungen (siehe Punkt Sicher- heitshinweise in dieser Anleitung) sind zu beachten! halbjährliche Kontrolle: ● der Wasserdichtheit des AspriPlus-Systems und der Wasserleitungsverbindungen... -
Seite 11: Reparaturen
Reparaturen Reparaturarbeiten dürfen nur vom Hersteller oder von ausdrücklich vom Hersteller beauftragten Unternehmen ausgeführt werden. Selbst vorgenommene Reparaturen, Veränderungen an den Bauteilen oder der werksseitigen Installation der AspriPlus-Kom- ponenten führen zum Garantieausschluss. Umwelthinweise Die Kartonverpackung der AspriPlus ist recycelbar und der Altpapierverwertung zu- zuführen. - Seite 12 ZETA 02 schaltet die geschlossene Verbraucherventile wasserhausnetz Pumpe laufend ein und b) Schmutzeintrag in den / Defekt auf Undichtigkeit überprüfen wieder aus, Pumpe des Schaltautomaten Kunden- b) Kundendienst rufen taktet dienst Takten schadet der Pumpe – AspriPlus vom Stromnetz trennen...
-
Seite 13: Technische Daten
Technische Daten AspriPlus Leistungsaufnahme, Kondensator - AspriPlus 15/3: Motorleistung P1 / P2 / Kondensator 0,61 kW/0,37 kW/12µF - AspriPlus 15/4: Motorleistung P1 / P2 / Kondensator 0,70 kW/0,55 kW/16µF - AspriPlus 15/5: Motorleistung P1 / P2 / Kondensator 0,95 kW/0,75 kW/20µF - Standby AspriPlus, alle Typen <... -
Seite 14: Kennlinien
● Motorwelle, Laufräder, Zugschrauben: Edelstahl ● Abdeckhaube, Elektrodose: Polypropylen ● Gleitringdichtung: Kohle/Keramik Konformitätserklärung Die WISY AspriPlus-Pumpen entsprechen den Sicherheitsbestimmungen der Maschi- nenrichtlinie 98/37/EG, der Richtlinien der elektromagnetischen Verträglichkeit 89/336/ EG, der Niederspannungs-Richtlinie 72/23/EWG, und der europäischen Vorschrift EN 60.335 -2 -41... -
Seite 15: Maße
Maße AspriPlus mit Schaltautomat AspriPlus ohne Schaltautomat AspriPlus/Maß 15/3 15/4 15/5 Alle Maße in mm. -
Seite 16: Garantie
• Betriebsanleitung • Betriebsanleitung • Betrieb wenn nachweislich folgende Voraussetzungen erfüllt sind: 1. Das Gerät wurde von einem WISY-Fachhändler in der Bundesrepublik Deutschland Betriebsanleitung • Betriebsanleitung • Betriebsanleitung bezogen. Beim Bezug von einem WISY-Fachhändler in anderen Ländern der Euro- päischen Union können andere bzw.
