MAC 2000 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für MAC 2000

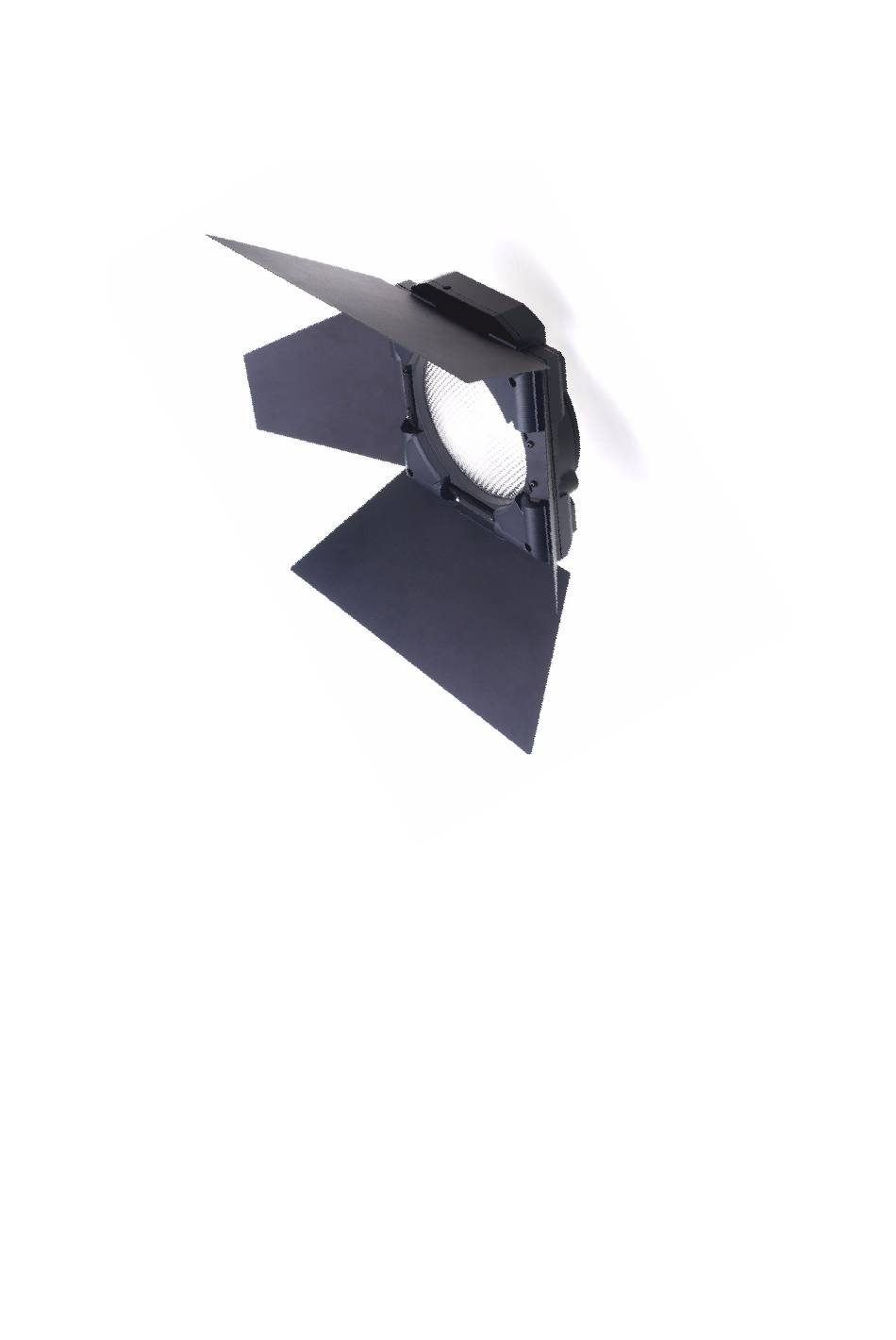

- Seite 1 MAC 2000 Wash Flügeltore Bedienungsanleitung...
- Seite 2 © 2003 Martin Professional A/S, Denmark. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal wie, ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. 030213 MG Rev. A...
- Seite 3 ........4 ONTAGE UND ETRIEB DES LÜGELTORS...
-
Seite 4: Montage Und Betrieb Des Flügeltors
Beachten Sie, dass MAC 2000 Wash vor Version H geringe Modifikationen benötigen, um sie mit dem Flügeltor verwenden zu können. Der Version Ihres MAC 2000 Wash finden Sie auf dem Typenschild an der Unterseite des Scheinwerfers. Wenden Sie sich an Ihren Martin-Händler, wenn Sie Modifikationen durchführen müssen.h... - Seite 5 4 Montieren Sie das Sicherungsseil des Flügeltors am MAC 2000 Wash und ziehen Sie die Rändelschraube fest. Das Sicherungsseil muss außerhalb des optischen Pfads verlaufen. 5 Montieren Sie das Flügeltor. Die Steckverbinder am Flügeltor (an der Rückseite des Flügeltors) müssen in die Buchsen am MAC 2000 Wash gleiten.
-
Seite 6: Betrieb Der Flügeltore
Die Flügeltore können über DMX geöffnet, geschlossen oder vollständig gedreht werden. Im DMX-Protokoll des MAC 2000 Wash sind immer 5 Kanäle für das Flügeltor reserviert (siehe DMX-Protokoll in der Bedienungsanleitung des MAC 2000 Wash). Dadurch können MAC 2000 Wash, die ohne Flügeltore bereits für Shows programmiert wurden, ohne globale Änderung der gesamten Programmierung auch mit... -
Seite 7: Demontage Des Flügeltors
4 Drehen Sie die MAC 2000 Wash Flügeltore in die neutrale Position (siehe Abbildung). 5 Öffnen Sie die Flügeltore, bis Sie die vier Schnellverschluss-Schrauben mit einem Schraubendreher erreichen können. 6 Öffnen Sie die vier Schnellverschluss-Schrauben und heben Sie die MAC 2000 Wash Flügeltore vom MAC 2000 Wash ab. Demontage des Flügeltors... - Seite 8 7 Öffnen Sie die Rändelschraube zur Befestigung des Sicherungsseils und entfernen Sie das Sicherungsseil. 8 Betreiben Sie den MAC 2000 Wash nicht ohne montierte Frontlinse oder Flügeltore. Wenn Sie eine Frontlinse montieren, befestigen Sie das Sicherungsseil und montieren die Frontlinse. Schließen Sie die vier Schnellverschluss-Schrauben durch eine viertel Umdrehung im Uhrzeigersinn.
-
Seite 9: Ustauschen Der Rontlinse Des Lügeltors
Der Austausch der Linse muss wie folgt durchgeführt werden - halten Sie bitte die Reihenfolge genau ein. 1 Entfernen Sie die MAC 2000 Wash Flügeltore vom MAC 2000 Wash wie im Abschnitt “Demontage des Flügeltors” auf Seite 7 beschrieben wurde. - Seite 10 4 Drehen Sie den Rahmen (I), bis der Sensor (E) frei ist. 5 Klappen Sie die Führungsrolle (D) durch Druck auf den federbelasteten Bolzen weg. 6 Klappen Sie die Führungsrollen (F) durch Druck auf die federbelasteten Bolzen weg. MAC 2000 Wash Flügeltore...
- Seite 11 7 Ziehen Sie die federbelastete Klemme (C) weg und heben Sie den Drehmechanismus (I) vom Linsenrahmen (J) ab. Beschädigen Sie dabei den Sensor (E) nicht und entfernen Sie den Antriebsriemen an den Positionen (F), (G) und (H) vorsichtig. 8 Die Linse ist mit vier Halteplatten im Rahmen (J) befestigt. Die Platten werden gelöst, indem die federbelasteten Bolzen an der Rückseite des Rahmens eingedrückt werden, bis die Platten entfernt werden können.
- Seite 12 Die strukturierte Seite der Standard-Linse muss zum Leuchtmittel und zum Drehrahmen zeigen. Das Gittermuster der Superweitwinkel-Linse muss um ca. 45° zur Horizontalen versetzt sein. Die Linse muss von den vier gummi-ummmantelten Bolzen (in der unteren Abbildung durch Pfeile markiert) geführt werden. MAC 2000 Wash Flügeltore...
- Seite 13 11 Montieren Sie die vier Befestigungsplatten, indem Sie die federbelasteten Bolzen von der Unterseite des Rahmens (J) her eindrücken, bis die Platte montiert werden kann. Beachten Sie die richtige Lage der Linse an den gummi-ummantelten Bolzen. 12 Halten Sie den Drehmechanismus (I) in der neutralen Position (siehe Schritt 4 auf Seite 10) über den Linsenrahmen.
- Seite 14 15 Ziehen Sie die Führungsrollen (B) und (C) gleichzeitig nach außen. Der Drehmechanismus (I) muss jetzt ohne Gewaltanwendung einrasten. Die Führungsnut des Drehmechanismus muss in den Rollen geführt werden. Drücken Sie die Führungsrolle (D) (nicht den federbelasteten Bolzen) zum Drehmechanismus (I), bis sie einrastet. MAC 2000 Wash Flügeltore...
- Seite 15 19 Montieren Sie alle vier Flügeltore. Die kleinen Tore müssen links und rechts, die großen Tore oben und unten montiert werden. 20 Befestigen Sie die MAC 2000 Wash Flügeltore am MAC 2000 Wash (siehe “Montage und Betrieb des Flügeltors” auf Seite 4).
