DABBSSON DBS2300 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für DBS2300:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34

Quicklinks

Diese Anleitung herunterladen

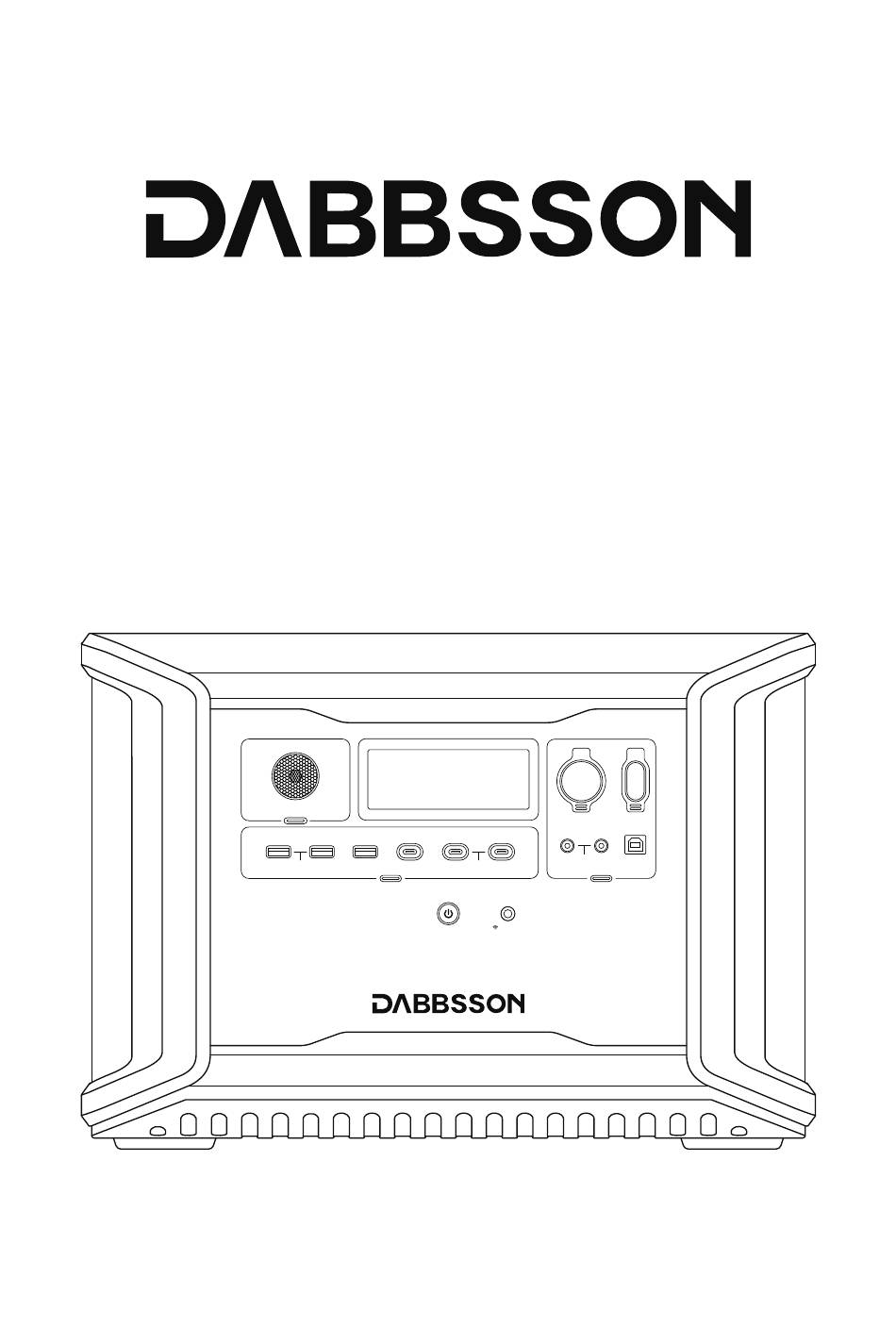

Dabbsson DBS2300
User Manual
LIGHT ON/OFF
10A
30A
4A
DEVICE
5V 2.4A
FAST CHARGE
PD 100W
PD 30W
USB ON/OFF
12V ON/OFF
IOT RESET
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DABBSSON DBS2300

Inhaltszusammenfassung für DABBSSON DBS2300

  • Seite 1 Dabbsson DBS2300 User Manual LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET...
  • Seite 33 Dabbsson DBS2300 Benutzerhandbuch LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET...

  • Seite 34: Haftungsausschluss

    Bitte lesen Sie vor Gebrauch alle Sicherheitshinweise, Warnhinweise, Nutzungsbedingungen und Haftungsausschlüsse sorgfältig durch. Die Nutzungsbedingungen und Haftungsausschlüsse können Sie unter https://www.dabbsson.com und auf dem Aufkleber auf dem Produkt finden. Sie sollen die volle Verantwortung für alle Nutzung und Operationen übernehmen, und sich vor Gebrauch mit den entsprechenden Vorschriften in ihrer Region vertraut machen.
  • Seite 35 INHALTE 1. Spezifikationen 2. Sicherheitshinweise 2.1 Verwendung 2.2 Entsorgungsanleitung 3. Produktdetails 3.1 Übersicht 3.2 LCD-Bildschirm 4. Allgemeine Produktverwendung 4.1 Aufladung von DBS2300 AC-Aufladung Autoaufladung Solaraufladung Erweiterungsbatterie DBS3000B 4.2 Steuerung von DBS2300 Ein- & Ausschalten 4.3 Verwendung von DBS2300 AC-Ausgangsanschluss P-Boost & Notstromversorgung (EPS)

  • Seite 36: Spezifikationen

    1. Spezifikationen Allgemeine Informationen Reingewicht ca. 26,2kg Größe 432 x 254,5 x 303,5mm (17 x 10 x 12 Zoll) Kapazität 2330Wh (44,8V 52Ah) Wi-Fi Unterstützt 2.4G: 2412-2472MHz mit maximal 14,9 dBm Unterstützt BDR+EDR: 2402-2480MHz mit maximal 2,5 dBm Zertifizierung ETL, CE, RCM, WEEE, ROHS Ausgangsanschluss AC (x2) 230V~ 50Hz, 2200W Max.

  • Seite 37: Sicherheitshinweise

    Zubehör austauschen müssen, kontaktieren Sie uns bitte. 7. Wenn Sie Zubehör von Drittanbietern kaufen, stellen Sie sicher, dass es von zuverlässigen Händlern gekauft wird und den Spezifikationen Ihres Produkts entspricht. Dabbsson haftet nicht für Anomalien, Unannehmlichkeiten, Verluste oder Kosten, die sich aus defektem...
  • Seite 38 8. Stellen Sie bei der Verwendung des Produkts sicher, dass die Betriebstemperatur den in diesem Benutzerhandbuch angegebenen Anforderungen entspricht. Wenn die Temperatur zu hoch ist, kann es zu einem Brand oder einer Explosion kommen; Wenn die Temperatur zu niedrig ist, kann die Produktleistung stark reduziert werden oder das Produkt kann nicht mehr funktionieren.

  • Seite 39: Produktdetails

    3. Produktdetails 3.1 Übersicht LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET LCD-Bildschirm LED-Lampe LED-Lampe-Schalter USB-A-Ausgangsanschluss (Schnellladen) USB-A-Ausgangsanschluss (x2) USB-Ausgangschalter USB-C-Ausganganschluss (100W) Hauptschlater Zigarettenanzünder Anderson-Anschluss (12V/30A) DC5521-Ausgangsanschluss Produkt-Upgrade-Anschluss DC-Ausgangsschalter IOT Reset-Knopf USB-C-Ausgangsanschluss (30W x2) AC NO/OFF AC-Ladeanschluss...

  • Seite 40: Lcd-Bildschirm

    3.2 LCD-Bildschirm Fehlercode Hochtemperaturwarnung Niedertemperaturwarnung Verbingdung fehlgeschlagen Überlastwarnung AC-Ausgang AC-Ausgangsfrequenz DC-Ausgang USB-A-Ausgang Erweiterungsbatterieanzeige USB-C-Ausgang Solarmodulanzeige Verbleibende Lade-/Entladezeit Restbatterieanzeige Eingangsleistung Wi-Fi-Status Restbatterie in Prozent Ventilatoranzeige Pairing-Anzeige Ausgangsleistung Restbatterieanzeige Beim Laden dreht sich das Symbol im Uhrzeigersinn. Wenn der Akkuladestand dieses Produkts 0 % beträgt, Wechselstrom und der Gleichstromausgang wird ausgeschaltet und dieses Symbol beginnt zu blinken;...

  • Seite 41: Allgemeine Produktverwendung

    4. Allgemeine Produktverwendung 4.1 Aufladung von DBS2300 AC-Aufladung Die Schnellladetechnologie von Dabbsson ist speziell für das Laden mit Wechselstrom ausgelegt und bietet eine maximale Eingangsleistung von 1800 W. Sie können die Ladeleistung über den Ladegeschwindigkeitsschalter für AC-Aufladung steuern. Die standardmäßige maximale Eingangsleistung beträgt 600 W und kann in der Dabbsson-App geändert werden.
  • Seite 42 Wandsteckdose an und stellen Sie sicher, dass der Ausgangsstrom der Wandsteckdose über 10 A beträgt. Andernfalls verringern Sie die Ladegeschwindigkeit über den Ladegeschwindigkeitsschalter. Dabbsson übernimmt keine Verantwortung für Folgen, die durch Nichtbeachtung der Anweisungen entstehen, einschließlich, aber nicht beschränkt auf das Aufladen des Produkts mit anderen Ladekabeln.
  • Seite 43 Wenn Sie Solarmodule von Solarpanel zum Aufladen des Produkts verwenden, befolgen Sie bitte die Anweisungen in der Bedienungsanleitung, die mit dem Solarmodul geliefert wird. Bevor Sie die Solarmodule an die Powerstation Dabbsson DBS2300 anschließen, stellen Sie bitte sicher, dass die Gesamtausgangsspannung der angeschlossenen Solarmodule unter 60V...
  • Seite 44 MC4 Connection DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET 200W Solar Panel (x4) Befolgen Sie beim Laden des Produkts mit einem Dabbsson-Solarpanel die Anweisungen in dieser Bedienungsanleitung, um Schäden am Produkt zu vermeiden.

  • Seite 45: Autoaufladung

    Bitte laden Sie das Produkt auf, nachdem Sie Ihr Auto gestartet haben, um zu vermeiden, dass es aufgrund einer unzureichenden Autobatterie nicht startet. Bitte achten Sie außerdem darauf, dass der Zigarettenanzünder Ihres Autos und das Ladekabel in gutem Zustand sind. Dabbsson übernimmt keine Verantwortung für Verluste oder Schäden, die durch Nichtbeachtung der Anweisungen verursacht werden.
  • Seite 46 2. Stellen Sie vor der Verwendung sicher, dass DBS2300 und DBS3000B das Erweiterungsbatterie -Symbol auf ihren Bildschirmen anzeigen. 3. Berühren Sie nicht den Metallanschluss der Erweiterungsbatterie DBS3000B. Wenn der Anschluss gereinigt werden muss, wischen Sie ihn vorsichtig mit einem trockenen Tuch ab.
  • Seite 47 LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET...

  • Seite 48: Steuerung Von Dbs2300

    2 Stunden. Das Produkt wird automatisch heruntergefahren, wenn andere Schalter ausgeschaltet werden und das Produkt innerhalb von 2 Stunden keine andere Last erkennt. Die Standby-Zeit von AC- und DC-Anschlüsse kann in der Dabbsson APP eingestellt werden. Standby-Modus & ECO-Modus Der Standardmodus des Produkts ist ECO-Modus.

  • Seite 49: Verwendung Von Dbs2300

    1. Die P-Boost-Funktion ist nicht verfügbar, wenn das Produkt den AC-Ausgang im Ladezustand oder im Parallelzustand einschaltet oder wenn der P-Boost-Modus in der Dabbsson-APP ausgeschaltet ist. 2. P-Boost ist nicht für alle Elektrogeräte anwendbar. Es ist nicht kompatibel mit Geräten mit strengen Spannungsanforderungen und einer Nennleistung von über 2200W.

  • Seite 50: Notstromversorgung (Eps)

    Notstromversorgung (EPS) Die Powerstation Dabbsson DBS2300 unterstützt die EPS-Funktion (Emergency Power Supply). Wenn das Produkt über den AC-Eingangsanschluss an das Stromnetz angeschlossen ist, kann es elektrische Geräte über den AC-Ausgangsanschluss mit Strom versorgen (in diesem Fall kommt der Wechselstrom aus dem Stromnetz und nicht aus der Powerstation).
  • Seite 51 LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET LIGHT ON/OFF LIGHT ON/OFF DEVICE DEVICE 5V 2.4A FAST CHARGE PD 100W...

  • Seite 52: App-Steuerung

    3. Laden Sie die APP auf der offiziellen Website von Dabbsson herunter: www.dabbsson.com. Verbindung der APP mit dem Produkt Methode 1: Bluetooth Verbindungsmodus Verbinden Sie das Handy mit dem heimischen 2.4G Wi-Fi Netzwerk, öffnen Sie die DABBSSON APP, wählen Sie "+Gerät hinzufügen" oder das "+"-Symbol in der oberen rechten Ecke der Startseite.
  • Seite 53 Drücken Sie auf , um das Dialogfeld BT-Autorisierung zu öffnen, und wählen Sie Zulassen, um den BT-Dienst zu aktivieren. Neue Verbindungen zulassen. Warten Sie, bis das System ein Gerät in der Nachdem das Gerät gefunden wurde, Nähe sucht. wählen Sie Hinzufügen.
  • Seite 54 Geben Sie den Wi-Fi-Namen und die Passwörter Fügen Sie die Powerstation hinzu und für das heimische Netzwerk ein und wählen Sie Weiter. warten Sie, bis es sich verbindet. Wenn das Hinzufügen nicht erfolgreich war Wählen Sie Fertig, nachdem das Gerät erfolgreich und die folgende Schnittstelle angezeigt wird, hinzugefügt wurde.
  • Seite 55 Nach dem Hinzufügen des Geräts wählen Sie einen UI-Stil aus, drücken auf "Auf aktuellen Stil einstellen" und rufen die APP-Steuerungsoberfläche auf. Methode 2: Wi-Fi Verbindungsmodus Verbinden Sie das Handy mit dem heimischen 2.4G Wi-Fi Netzwerk, öffnen Sie die DABBSSON APP, wählen Sie "+Gerät hinzufügen" oder das "+"-Symbol in der oberen rechten Ecke der Startseite.
  • Seite 56 Wählen Sie das Gerätemodell aus. Drücken Sie die "IOT RESET"-Taste am Gerät lange, bis Sie einen "Piepton" hören und lassen Sie sie los. Wählen Sie dann "Weiter". Geben Sie den Wi-Fi-Namen und die Passwörter für das heimische Netzwerk ein und wählen Sie Weiter.
  • Seite 57 Drücken Sie auf "Verbinden" und geben Sie die Wi-Fi-Einstellungen des Handys ein. Wählen Sie den Powerstation-Hotspot und verbinden Sie sich mit diesem Hotspot. Gehen Sie zurück zur APP Schnittstelle, bestätigen Sie die Verbindung und warten Sie, bis sich das Gerät verbindet.
  • Seite 58 Nachdem das Gerät erfolgreich hinzugefügt Wenn das Hinzufügen nicht erfolgreich war und die folgende Schnittstelle angezeigt wird, wurde, wählen Sie "Verwendung starten". wählen Sie bitte " Erneut verbinden", bis die vollständige Schnittstelle angezeigt wird. Nach dem Hinzufügen des Geräts wählen Sie einen UI-Stil aus, drücken auf "Auf aktuellen Stil einstellen" und rufen die APP-Steuerungsoberfläche auf.Nach dem ersten erfolgreichen Verbinden und Hinzufügen der Powerstation über Wi-Fi kann die APP die Powerstation auch nach dem Verlassen der Wi-Fi-Netzumgebung über BT offline betreiben, muss sich aber innerhalb von 10 Metern befinden.

  • Seite 59: Aktualisierung Der Powerstation-Firmware

    Aktualisierung der Powerstation-Firmware Wählen Sie das Gerät, das Sie aktualisieren möchten, gehen Sie auf die Geräteoberfläche, drücken Sie auf das Symbol in der oberen rechten Ecke, um die Einstellungsseite aufzurufen, suchen Sie die Option " Aktualisierung der Firmware" und klicken Sie darauf, gehen Sie auf die Seite für die Geräteaktualisierung, klicken Sie unten auf der Seite auf "Aktualisieren", klicken Sie im Popup-Fenster auf "Bestätigen", warten Sie auf die Aktualisierung der Firmware, aktualisieren Sie nach Erfolg, klicken Sie auf "Bestätigen", um die Aktualisierung abzuschließen.

  • Seite 60: Datenschutzbestimmung

    Durch die Nutzung von Produkten, Anwendungsprogramme und Diensten von Dabbsson stimmen Sie den Nutzungsbedingungen und Datenschutzbestimmung von Dabbsson zu, die Sie im Abschnitt „Über“ auf der Seite „Benutzer“ in der Dabbsson-App oder auf der offiziellen Website von Dabbsson unter https://www.dabbsson.com finden können.

  • Seite 61: Häufig Gestellte Fragen

    6. Häufig gestellte Fragen 1. Welche Art von Batterie verwendet dieses Produkt? Dieses Produkt verwendet einen hochwertigen LiFePO4-Akku 2. Welche Geräte können von dem AC-Ausgangsanschuss des Produkts betrieben werden? Mit einer Nennleistung von 2200 W und einer Spitzenleistung von 4400 W können die AC-Ausgangsanschlüsse des Produkts die meisten Haushaltsgeräte mit Strom versorgen.

  • Seite 62: Fehlerbehebung

    Das Produkt wird automatisch wieder normal, Überlastschutz am nachdem das an dem DC-Anschluss (blinkt) DC-Ausgang angeschlossene Gerät entfernt wird. Hochtemperaturschutz Das Produkt wird nach dem Abkühlen (blinkt) am DC-Ausgang automatisch wieder normal. Wenden Sie sich an den Kundendienst Anderes von Dabbsson.

  • Seite 63: Lieferumfang

    (please find more information on requirements in the user guide). Warranty Activation Improper connection of MC4 connector to your device could damage the device. Dabbsson does not take responsibility for equipment failure due to personal misoperation. Dabbsson DBS2300 Please confirm the positive and negative poles of your solar panel.

  • Seite 64: Konformitätserklärung

    Maximale Ausgangsleistung: BT BDR+EDR: 2.5 dBm Max. WiFi 2.4G:14.9 dBm Max. Hier lesen Sie die Konformitätserklärung und greifen Sie auf den Download-Link zu: https://dabbsson.com/pages/eu-compliance Fragen haben? Chatten Sie heute mit einem Spezialisten. US: support.us@dabbsson.com EU: support.eu@dabbsson.com +1 888-850-9503 Mo.-Fr., 9am - 5pm（PST） Folgen Sie Uns...
  • Seite 65 Dabbsson DBS2300 Manuale Utente LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET...
  • Seite 97 DBS2300 Dabbsson Manuel de l'utilisateur LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET...
  • Seite 129 Dabbsson DBS2300 Manual de Usuario LIGHT ON/OFF DEVICE 5V 2.4A FAST CHARGE PD 100W PD 30W USB ON/OFF 12V ON/OFF IOT RESET...
