BEDIENUNGS- UND INSTALLATIONSANLEITUNG

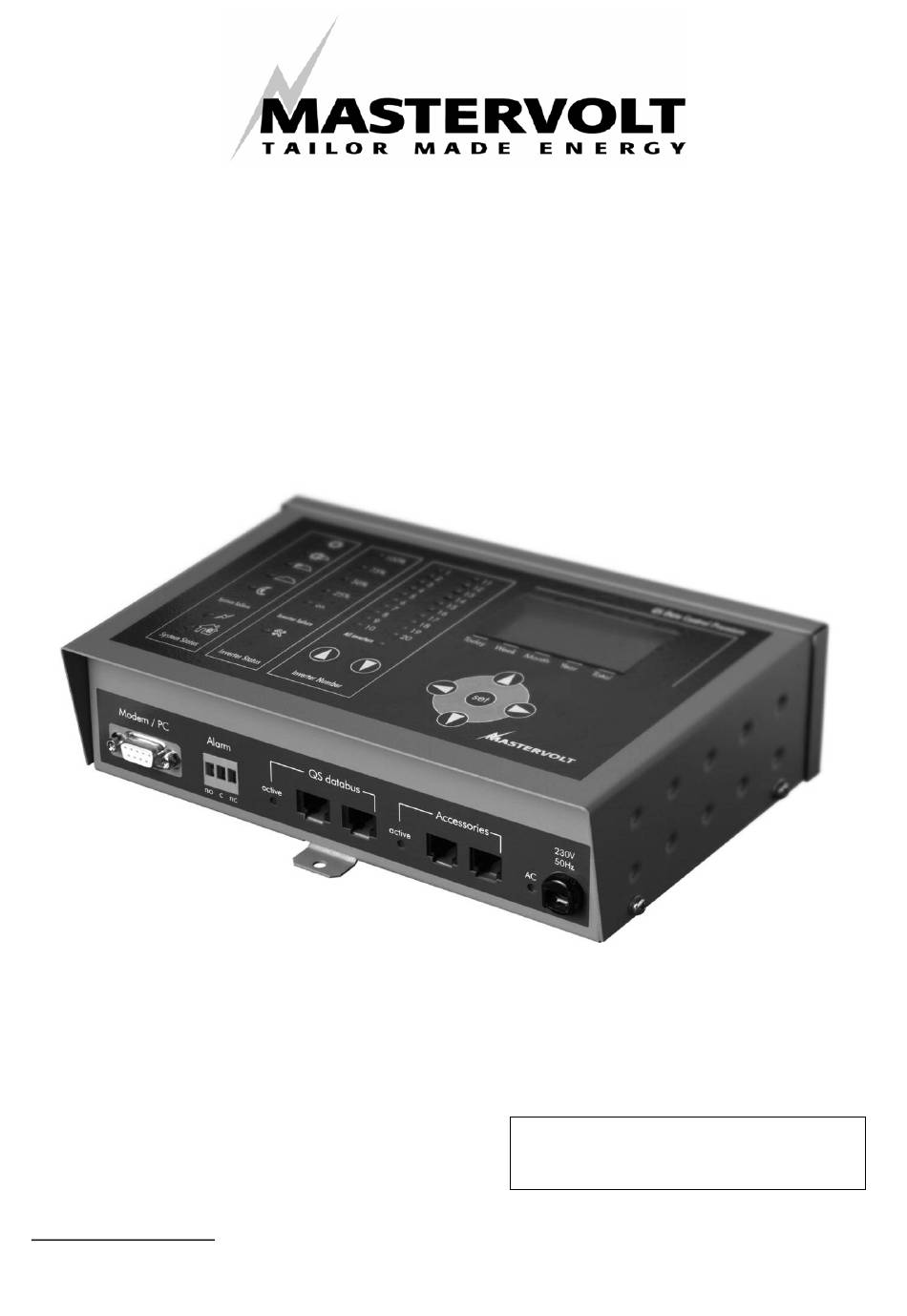

QS Data Control Premium
Datenlogger für 20 Solar-Wechselrichter Serie QS
MASTERVOLT
Snijdersbergweg 93, 1105 AN Amsterdam
Niederlande
Tel.: +31-20-342 21 00
Fax.: +31-20-697 10 06
www.mastervolt.com
ENGLISH:
DEUTSCH:
Deutsch / v 2.0 Juli 2004, Ausgabe A2
PAGE 1
SEITE 33
Werbung
Inhaltszusammenfassung für Mastervolt QS Data Control Premium
- Seite 1 BEDIENUNGS- UND INSTALLATIONSANLEITUNG QS Data Control Premium Datenlogger für 20 Solar-Wechselrichter Serie QS MASTERVOLT ENGLISH: PAGE 1 Snijdersbergweg 93, 1105 AN Amsterdam Niederlande DEUTSCH: SEITE 33 Tel.: +31-20-342 21 00 Fax.: +31-20-697 10 06 www.mastervolt.com Deutsch / v 2.0 Juli 2004, Ausgabe A2...
- Seite 2 GRAFISCHER MODUS oder NUMERISCHER MODUS: Drücken Sie ◄ und ►, um die gewünschte Einstellung des Zeitraums auszuwählen. Drücken Sie ▲ und ▼, um durch die Zeit zu scrollen. Drücken Sie <set>, um zum HAUPTMENÜ zurückzukehren. QS Data Control Premium / v 2.0 / DE...
- Seite 3 4.1.6 Einstellung der Sprache..................57 4.2 Menü Einstellungen II....................58 4.2.1 Alle Daten löschen ....................58 4.2.2 Leistungsverhältnis ..................... 59 4.2.3 Global Ratio ......................59 4.3 Fernablese von Daten ....................60 QS Data Control Premium / v 2.0 / DE...
- Seite 4 FEHLERSUCHE UND -BEHEBUNG ................61 ANGABEN ZUR GARANTIE .................... 61 TECHNISCHE DATEN ...................... 62 7.1 Spezifikationen......................62 7.2 Kommunikationsanschlüsse..................62 7.3 Umrisszeichnungen....................63 SERIENNUMMERN......................64 QS Data Control Premium / v 2.0 / DE...
- Seite 5 PC’s ist mittels direkter Verbindung oder per Modem möglich. Die spezielle Software hierfür ist kostenlos im Internet verfügbar. Für den QS Data Control Premium ist keine spezifische Wartung erforderlich. Verwenden Sie, falls erforderlich, ein weiches Tuch zur Reinigung des Gerätes.
- Seite 6 • eine Bohrmaschine mit einem 7mm Bohrer • einen Schraubenzieher und einen Bleistift Der QS Data Control Premium ist für eine Wandmontage ausgelegt. Vermeiden Sie für eine gute Lesbarkeit eine Installation des Displays in direktem Sonnenlicht. Der QS Data Control Premium muss in einem gegen Regen, Dämpfe, Feuchtigkeit und Staub geschützten Raum installiert werden.
- Seite 7 Premium kann auf die gleiche Art und Weise an den QS Datenbus angeschlossen werden. Siehe Abbildung 4. Sunmaster QS Wechselrichter QS Databus QS Data Control Premium Modulkabel QS Databus Anschlüsse Abbildung 4 QS Data Control Premium / v 2.0 / DE...
- Seite 8 Kein Alarm Abbildung 5: Anschluss der Relais-Alarmkontakte Alarmfunktion aktiviert 2.2.3 Zubehör Bei dieser Version des QS Data Control Premium wurde der Anschluss für Accessories (Zubehör) für den wahlweise erhältlichen Externen-Referenz-Solarsensor ausgelegt. QS Data Control Premium / v 2.0 / DE...
- Seite 9 2.2.4 Kommunikationsschnittstelle (Modem oder PC) Die Kommunikationsschnittstelle kann wahlweise verwendet werden: • Zur Auswertung der Daten des QS Data Control Premium mit einem PC. Verwenden Sie ein Standard RS232 (Verlängerungs-) Kabel 1:1, female/male (DTE/DCE), um den QS Data Control Premium an den PC anzuschließen •...
- Seite 10 2.3.1 Zuweisung der Wechselrichternummern Der QS Data Control Premium fragt den QS-Datenbus jede Minute nach neu installierten Wechselrichtern ab. Jeder neu ermittelte Wechselrichter wird automatisch angezeigt. Gehen Sie wie folgt vor, um dem neuen Wechselrichter die gewünschte Wechselrichternummer zuzuweisen (verwenden Sie die Tabelle auf der Rückseite dieser Anleitung): 1.
- Seite 11 Strom wird umgewandelt. Wenn die rote Anzeige Inverter Failure (Wechselrichterfehler) leuchtet, liegt ein Fehler des ausgewählten Wechselrichters vor. Nehmen Sie Bezug auf die Bedienungsanleitung des Wechselrichters, um die Fehlerursache zu ermitteln. QS Data Control Premium / v 2.0 / DE...
- Seite 12 Der Alarm wird nach 1 Stunde wieder angezeigt, wenn der Fehler weiterhin vorliegt. Wenn das Problem nicht innerhalb der festgesetzten Zeit behoben werden kann, muss die Überwachung der Wechselrichter in das Menu Einstellungen II / Performance Ratio deaktiviert werden (siehe Abschnitt 4.2.2). QS Data Control Premium / v 2.0 / DE...
- Seite 13 U: Netzspannung (Volt AC) WR S: 538 S T: 25 °C P: AC-Leistung (Watt AC) Wechselstrom (Ampere) Netzfrequenz (Herz) WR: Allgemeine Daten des Wechselrichters. S: Gesamtzahl der Betriebsstunden des Wechselrichters Innentemperatur des Wechselrichters QS Data Control Premium / v 2.0 / DE...
- Seite 14 Skala (100%) angezeigt wird. Alle anderen Ertrags-Balken werden im Verhältnis zu diesem höchsten Ertrag angezeigt. ANMERKUNG: Wenn das Leistungsverhältnis des Wechselrichters mit dem höchsten Energieertrag geringer als 10% seiner Kapazität ist, dann wird die Fehlermeldung Unzureichende Daten angezeigt. QS Data Control Premium / v 2.0 / DE...
- Seite 15 20: 00 07: 95 14: 90 Der QS Data Control Premium berechnet den tatsächlichen Energieertrag eines jeden Wechselrichters in Bezug auf die höchstmögliche Leistung der angeschlossenen Solarmodule. Das Ergebnis dieser Berechnung wird als Performance Ratio (Leistungsverhältnis) bezeichnet, wobei der Wechselrichter mit dem höchsten Performance Ratio (Leistungsverhältnis) bei 100% eingestellt wird.
- Seite 16 (maximale Anzahl an Tagen: 14). Ausgewählter Tag Spitzenstrom des Wechselrichtertyp QS3200 04-Jul 2508W ausgewählten Tages Topp Jede Ertrags-Leiste entspricht einer ΣkWh Gesamter Stunde (Echtzeit) 24 18.21 Energieertrag des ausgewählten Tages Einstellung Zeitraum: “Today” (Heute) QS Data Control Premium / v 2.0 / DE...
- Seite 17 Leiste entspricht ΣkWh Gesamter Energieertrag einem Tag während der letzten 31 Tage Diese Ertrags-Leiste zeigt den Ausbeute 30 Tage vor Ertrag des gewählten Datums dem ausgewählten Datum Einstellung Zeitraum: “Month” (Monat) QS Data Control Premium / v 2.0 / DE...
- Seite 18 ANMERKUNG: Der numerische Modus ist nicht verfügbar, wenn Inverter Number (Wechselrichternummer) auf All Inverters (Alle Wechselrichter) eingestellt ist. Die folgenden Einstellungen des Zeitraums sind möglich: Today (Heute), Week (Woche), Month (Monat), Year (Jahr) und Total (Gesamt) (siehe Abbildung unten). QS Data Control Premium / v 2.0 / DE...
- Seite 19 Gesamt E: Gesamter Energieertrag des ausgewählten Gesamt 15082 Wh Tags Spitzen P 2506 W Sonne St : 855 min Spitzen P: Spitzenstrom des ausgewählten Tags (W) Sonne: Sonneneinstrahlzeit des ausgewählten Tags (min) Einstellung Zeitraum: “Week” (Woche) QS Data Control Premium / v 2.0 / DE...
- Seite 20 Gesamt : 95.01 kWh Woche Spitzen P 2852 W Spitzen P: Spitzenstrom der ausgewählten Woche (W) Sonne Hr : 5386 min Sonne: Sonneneinstrahlzeit der ausgewählten Woche (min) Einstellung Zeitraum: “Year” (Jahr) QS Data Control Premium / v 2.0 / DE...
- Seite 21 95.01 Einstellung Zeitraum: “Total” (Gesamt) 3.5.4 Service-Codes Der QS Data Control Premium ist mit einer Speichersicherung ausgestattet. Für jeden Wechselrichter können bis zu 20 Service-Codes gespeichert werden. Diese Service- Codes können eine oder mehrere Fehlermeldungen enthalten, die Ihnen helfen, die Ursache einer möglichen Störung des Solarsystems zu ermitteln.
- Seite 22 Netzspannung ist 0V Prüfen Sie die Sicherung. * Je nach Netzqualität schalten sich die Wechselrichter in einigen Gebieten für kurze Zeit aufgrund von Netzstörungen ab. Dies sollte als normale Situation betrachtet werden. QS Data Control Premium / v 2.0 / DE...
- Seite 23 Menü-Einstellungen Vom Hauptmenü aus ist es möglich, das Setup Menü aufzurufen. Hier können Sie die Parameter des QS Data Control Premium entsprechend Ihren persönlichen Präferenzen neu einstellen. Drücken Sie im Hauptmenü den Knopf <set> 5 Sekunden, bis das Setup Menü...
- Seite 24 Wechselrichter ermittelt wird, wird er automatisch dargestellt. Siehe Kapitel 2.3.1, um einem neuen Wechselrichter die gewünschte Inverter Number (Wechselrichternummer) zuzuweisen. Drücken Sie ►, um diesen Vorgang abzubrechen. JA ◄ ► NEIN QS Data Control Premium / v 2.0 / DE...
- Seite 25 4.1.5 Senden der Modem-Initialisierungs-Zeichenfolge Wenn ein Modem nach der Inbetriebnahme des QS Data Control Premium angeschlossen wird, dann muss dieses Modem initialisiert werden, bevor es für einen Datenaustausch verwendbar ist. Diese Initialisierung erfolgt durch Senden der Modem Init String (Modem-Initialisierungs-Zeichenfolge).
- Seite 26 Drücken Sie ◄, um vom Menu Einstellungen zurück zum Setup Menu II Hauptmenü zu gelangen. Wenn 60 Sekunden lang keine [Alle Data loschen Taste gedrückt wurde, geht der QS Data Control Premium Performance Ratio automatisch zum Hauptmenü zurück. Global Ratio Verwenden Sie die Tasten ▲...
- Seite 27 Einstelllungen, indem Sie die Taste <set> mindestens 1 Sekunde drücken, bis “OK Done” angezeigt wird. Wenn die Taste <set> nur kurz gedrückt wird, kehren Sie ohne Speichern der Einstellung zum 4.2 Menü Einstellungen II zurück. QS Data Control Premium / v 2.0 / DE...
- Seite 28 QS Data Control Premium angeschlossen werden (bevorzugtes Modem US Robotics Mod. 5630B). Siehe Kapitel 2.2.4 für die Installation. Die Anwenderschnittstelle der PC Software ist mit dem QS Data Control Premium kompatibel und ermöglicht so eine einfache Verwendung. Für die optimale Bearbeitung aller gemessenen Parameter, können Sie die abgefragten Daten auf...
- Seite 29 Mastervolt übernimmt die Garantie dafür, dass dieses Gerät entsprechend den gesetzlichen Standards und technischen Daten gefertigt wurde. Mastervolt übernimmt zwei Jahre nach dem Kauf die Produktgarantie für den QS Data Control Premium, unter der Bedingung, dass alle in dieser Anleitung enthaltenen Anweisungen und Warnungen während der Installation und dem Betrieb berücksichtigt waren.
- Seite 30 Ansicht des Anschlusses des DCE Gerätes. Signalmasse Empfangen vom DTE Gerät Gesendet vom DTE Gerät Abschirmung QS-DATABUS (RS485) 1. – 5. A 2. + 6. B 3. B 7. + 4. A 8. – QS Data Control Premium / v 2.0 / DE...
- Seite 31 Umrisszeichnungen QS Data Control Premium / v 2.0 / DE...
- Seite 32 Verwenden Sie die nachstehende Tabelle für die Zuweisung der Seriennummern der Wechselrichter zu den Inverter Numbers (Wechselrichternummern). Wechselrichter Seriennummer Wechselrichter Seriennummer Bitten notieren Sie unten die Softwareversionen des QS Data Control Premium (siehe Kapitel 4.1.1). Bildschirm: Datenlogger: QS Data Control Premium / v 2.0 / DE...
