1

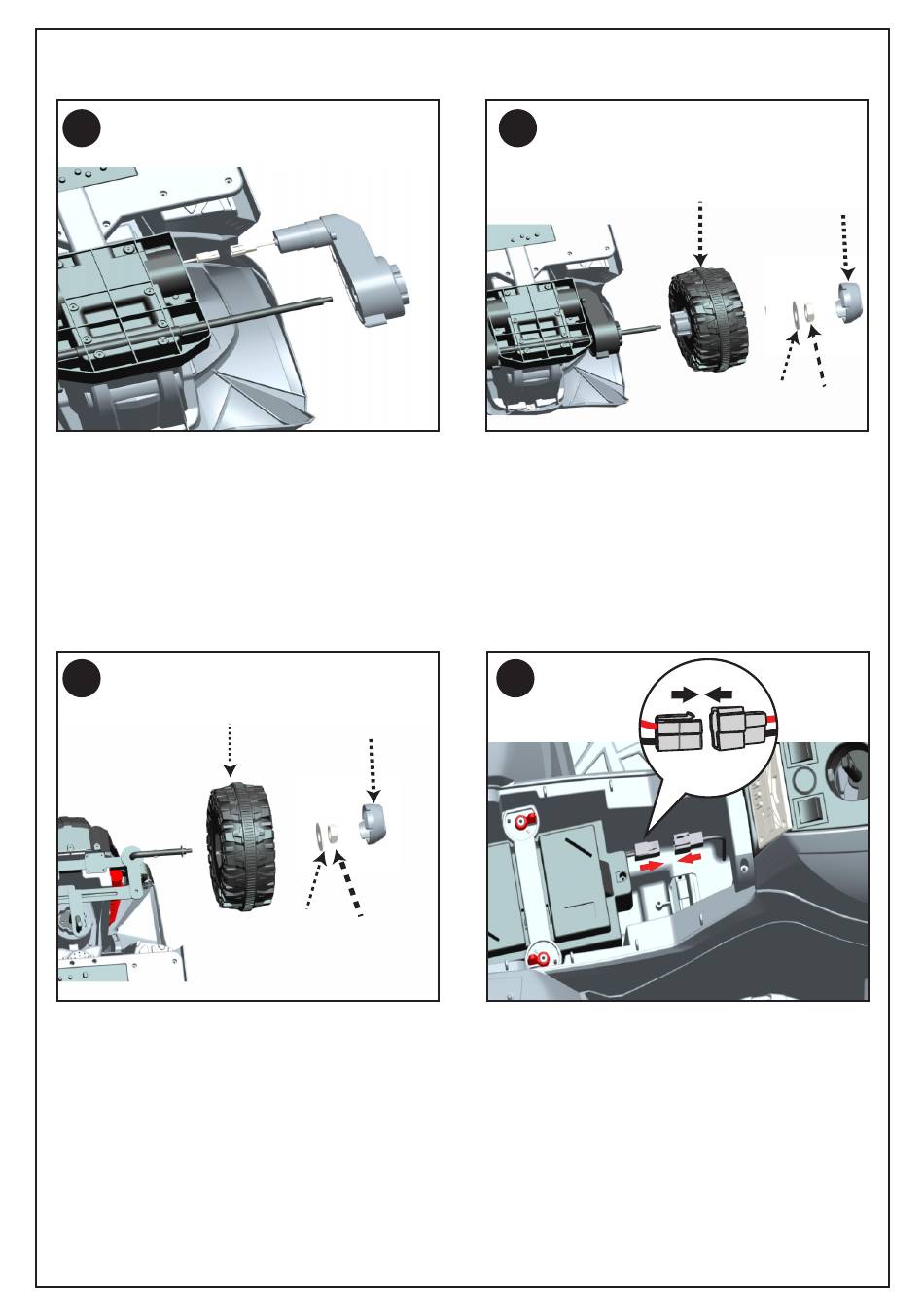

Vorderräder-Baugruppe:
Setzen Sie die Hinterachse und das
Getriebe wie abgebildet ein. Wiederholen
Sie die gleichen Schritte für die andere
Seite. Beachten Sie die Markierungen „L"
und „R" auf dem Getriebe.
3
Vorderrad
Unterlegscheibe
Vorderräder-Baugruppe
Bauen Sie alle Teile in der abgebildeten
Reihenfolge zusammen und verwenden
Sie den Steckschlüssel, um die
Achsabdeckung an der richtigen Stelle
zu befestigen und „einzurasten".
Wiederholen Sie die gleichen Schritte für
die andere Seite.
Montage
Achsabdeckung
Mutter
(8 x 1,3 mm)
(M8)
2
Hinterräder-Baugruppe:
Bauen Sie alle Teile in der abgebildeten
Reihenfolge zusammen und verwenden
Sie den Steckschlüssel, um die
Achsabdeckung an der richtigen Stelle
zu befestigen und „einzurasten".
Wiederholen Sie die gleichen Schritte für
die andere Seite.
4
Anschluss des Akkus:
Öffnen Sie den Sitz und Sie können das
Stromkabel sehen. Stecken Sie die Stecker
wie im Bild gezeigt.
35
Hinterrad
Achsabdeckung
Unterlegscheibe
Mutter
(8 x 1,3 mm)
(M8)
