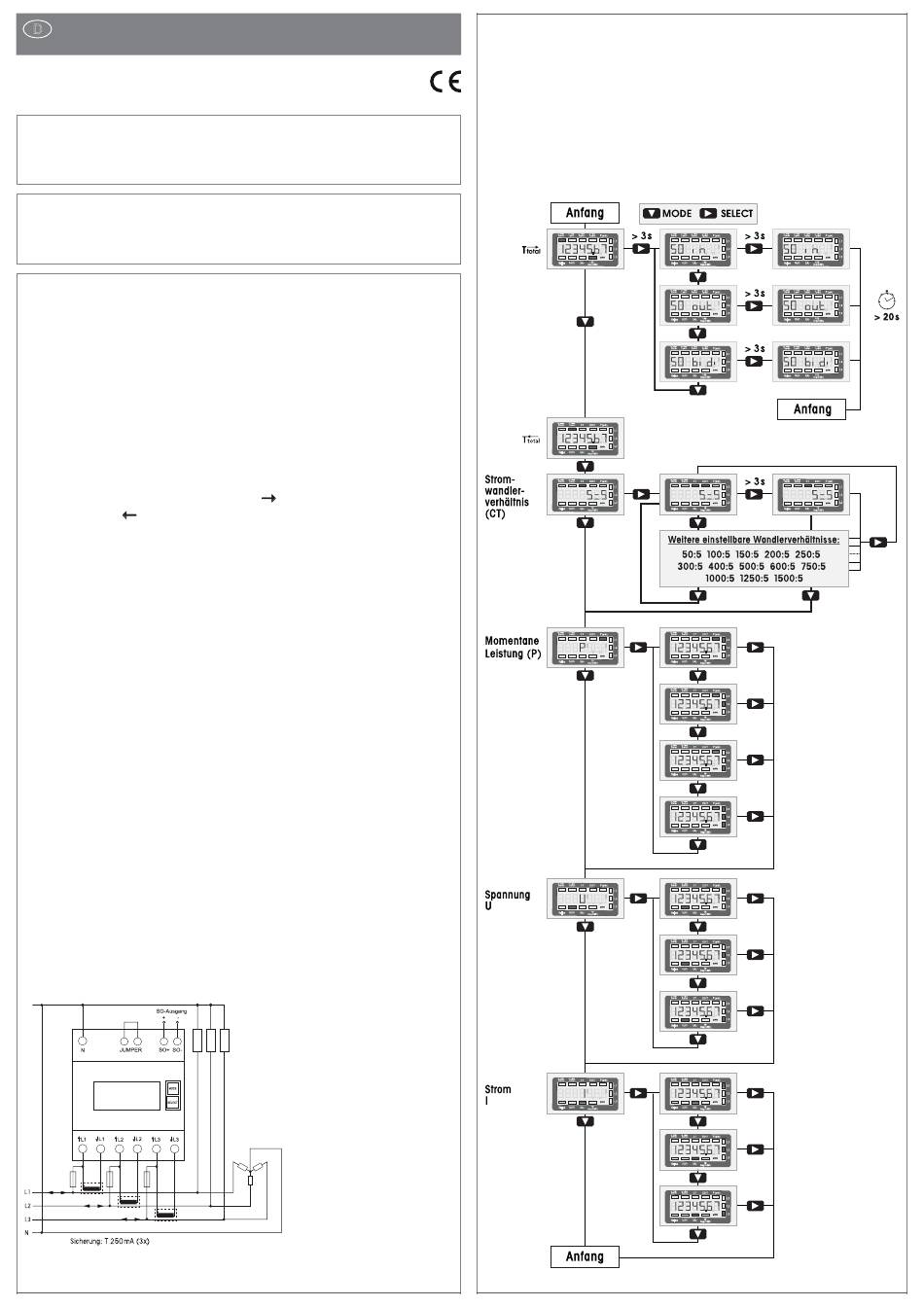

Eltako DSZ12WDZ-3x5 Kurzanleitung

D
28 305 912 - 2
Zweiweg-Wandlerzähler DSZ12WDZ-3x5 A mit Display,
MID geeicht
Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder Gefahr eines elektrischen
Schlages!
Temperatur an der Einbaustelle: -25°C bis +55°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
Nur geeichte Zähler sind nach §25 des deutschen Eichgesetzes zur
Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit
nach §19.
Wandlerzähler mit setzbarem Wandlerverhältnis und MID.
Maximalstrom 3x5A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
4 Teilungs einheiten = 70 mm breit, 58 mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Dieser Zweiweg-Wandlerzähler misst die Wirkenergie anhand der durch die
Wandler fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt
Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt.
Die Wirkenergie wird abhängig vom Vorzeichen addiert.
Energiebezug wird mit einem Rechtspfeil
einem Linkspfeil jeweils über dem aktiven Balken im Display ange-
zeigt.
Es müssen 3 Wandler mit Sekundärströmen bis zu 5A angeschlossen werden.
Der Anlaufstrom ist 10 mA.
Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal
innerhalb von zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 10 mal je kWh blinkenden Balken im Display
angezeigt. Rechts neben dem Display befinden sich die Tasten MODE und
SELECT, mit welchen im Menü geblättert wird. Zunächst schaltet sich die
Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Bezug
und Lieferung, die Wirkenergie der rücksetzbaren Speicher je Bezug und
Lieferung sowie die Momentanwerte Leistung, Spannung und Strom je Außen -
leiter angezeigt werden.
Außerdem kann des Wandlerverhältnis eingestellt werden. Ab Werk ist es mit
5:5 ein ge stellt und mit einer Brücke über die mit 'JUMPER' gekennzeichneten
Anschluss klemmen verriegelt. Das Wandlerverhältnis wird durch Entfernen der
Brücke und Neu einstellung ge mäß Bedienungsanleitung dem installierten
Wandler angepasst. Danach wird es mit der Brücke wieder verriegelt. Einstellbar
sind die Wandlerverhältnisse 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5,
400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5.
Fehlermeldung (false)
Bei fehlendem Außenleiter erscheint der Balken 'false' und der entsprechende
Außenleiter wird ebenfalls im Display angezeigt.
Achtung! Vor Arbeiten an den Stromwandlern die Spannungspfade des Zählers
freischalten.
Anschlussbeispiel:
4-Leiter-Anschluss 3x230/400 V
Funktionsweise:
Die Energie wird abhängig vom Vorzeichen addiert. Positive Leistung im
und Energielieferung wird mit
Funktionsweise:
Die Energie wird abhängig vom Vorzeichen addiert. Positive Leistung im
Zähler bedeutet Energiebezug, eine negative Leistung bedeutet Energielieferung.
Der S0-Ausgang kann im Menü so umgestellt werden, dass entweder der
Energiebezug (S0 in), die Energieabgabe (S0 out) oder der Saldo daraus
(S0 bidi) übermittelt wird.
Technische Daten
Betriebsspannung erweiterter Bereich
Displayführung DSZ12WDZ
3x230/400 V 50 Hz
