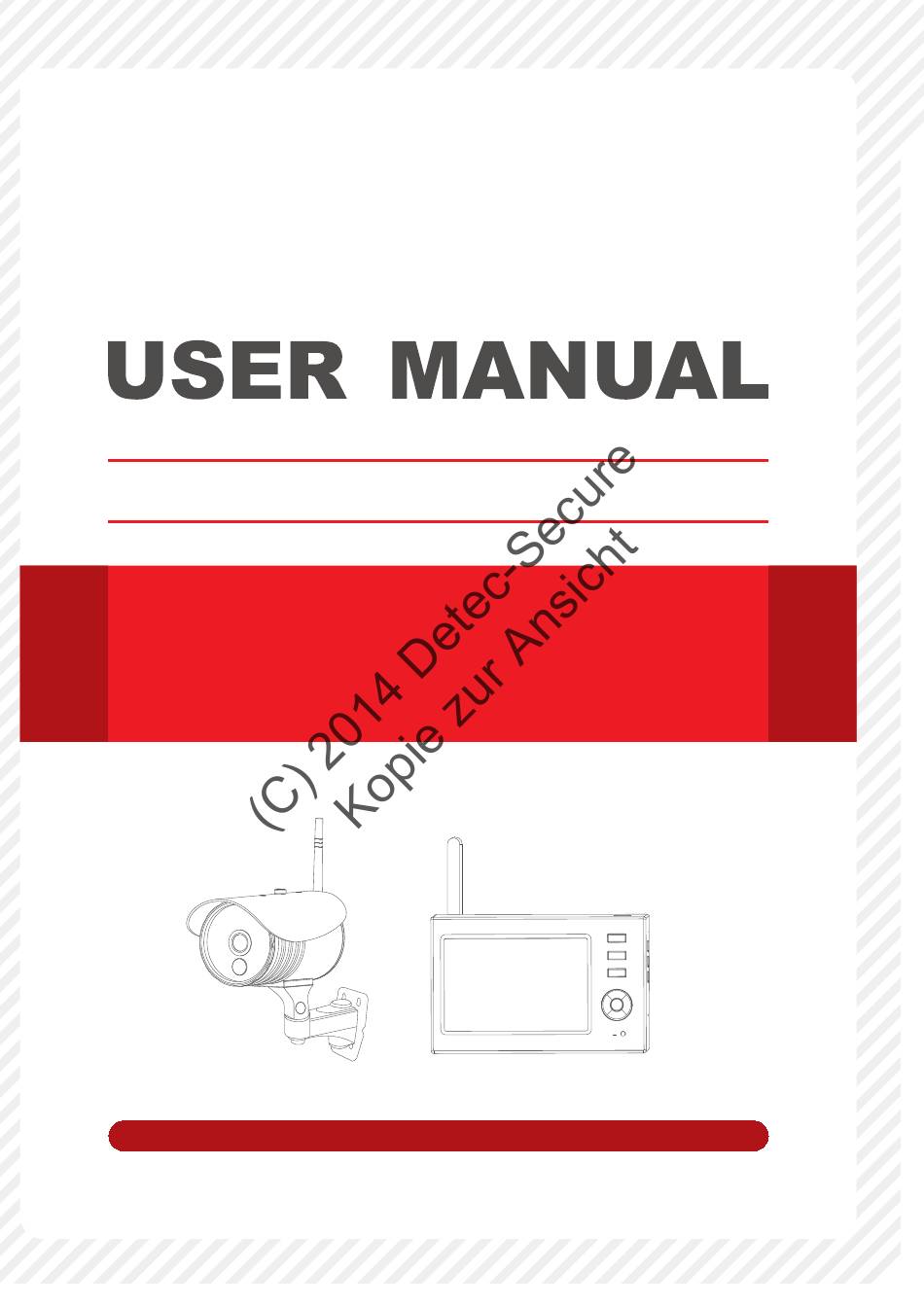

Bedienungsanleitung
4 Kanal Digitales Funkkamera Set
Modell: Detec Secure 4 Kanal digitales Funksystem 790152
Version 1.7Ger
Bitte lesen Sie diese Anleitung VOR der ersten Benutzung aufmerksam durch.
Fehler in der Anwendung können zu Datenverlust oder Sachbeschädigung führen.
Für falsche Anwendung übernehmen wir keine Haftung!
Werbung
Inhaltszusammenfassung für Detec Secure 790152
- Seite 1 Bedienungsanleitung 4 Kanal Digitales Funkkamera Set Modell: Detec Secure 4 Kanal digitales Funksystem 790152 Version 1.7Ger Bitte lesen Sie diese Anleitung VOR der ersten Benutzung aufmerksam durch. Fehler in der Anwendung können zu Datenverlust oder Sachbeschädigung führen. Für falsche Anwendung übernehmen wir keine Haftung!
- Seite 2 Willkommen Funktionen Packungsinhalt Aufbau Installation Funktionen Grundfunktionen Video Aufnahme Wiedergabe Video löschen Videoausgabe System Einstellungen Netzwerk Datum / Uhrzeit Sprache Aufnahmemodus SD Karte / USB LW Format Speicherorte für Aufnahme Anzeige der Symbole TV-Ausgabe System Informationen System Update Scan Modus Einstellungen Stumm Werkseinstellungen Helligkeit...
- Seite 3 NICHT kompatibel zum Monitor sein können. Versuchen Sie in diesem Fall Speichermedien eines anderen Herstellers zu verwenden. Packungsinhalt ① Kamera x 4 (790152) x1 (790153) Camera ② 7 "TFT LCD Monitor x 1 ③ Netzteil für Monitor x 1 Adapter ④...
- Seite 4 Aufbau Kamera Antenne Regendach Antennen Sockel Infrarot LEDs Verbindungsknopf Linse PIR sensor Stromanzeige Verbindungsanzeige Halterung Stromanschluß Empfänger Ständer Antenne Strom Anzeige USB Port Ein/Aus Schalter SD Kartenschlitz Menü " 7 TFT-LCD AV Ausgang Kanalwechsel Anzeige Stromanschluß 4-Fach Anzeige Aufnahme/Stop Löschen TV Schalter Stationsanschluß...
- Seite 5 Installation 1 . Installieren Sie die Kamera an einer geeigneten Stelle zur Beobachtung. Aufrechte Installation 2 . Installieren Sie den Monitor an einem geeignetem Platz. Er kann an der Wand aufgehangen oder abgestellt werden Legen Sie eine SD Karte ein, oder schliessen eine externe Festplatte an. Achten Sie darauf das Medium durch den Monitor formatieren zu lassen um Schreibprobleme auszuschliessen.
- Seite 6 Arbeitsweise Basic operations Schließen Sie die Kamera an das Netzteil an. Die Stromanzeige auf der Rückseite schaltet sich ein, und signalisiert Betriebsbereitschaft: Schließen Sie den Empfänger (Monitor) an das Netzteil an. Drücken Sie den Ein/Ausschalter am Monitor für 2 Sekunden, oder den Ein/Ausschalter auf der Fernbedienung halten Sie dazu die Fernbedienung in Richtung Monitor.
- Seite 7 Nach erfolgter Verbindung erscheint das folgende Live Ansichtsfenster in der Anzeige des Monitors: 2011/11/05/09:30 2011/11/05/09:30 Picture display area Picture display area Zeitstempel 2011/11/05/09:30 2011/11/05/09:30 6. Drücken Sie den Anzeigeknopf um zwischen 4 Anzeigearten zu wählen: 2011/11/05/09:30 2011/11/05/09:30 Picture display area Picture display area Picture display area 2011/11/05/09:30...
- Seite 8 Videoaufzeichnung Manuelle Aufnahmen: 1 . In der LIVE Ansicht drücken Sie auf oder um die gewünschte Kamera als Auf- zeichnungkamera festzulegen. 2. Drücken Sie den Aufnahme / Stopp Knopf auf dem Gerät. Das Aufnahmesymbol zeigt an, dass die Aufnahme begonnen hat. 3.
- Seite 9 PIR Aufnahme: Wird eine durch einen Menschen verursachte Bewegung erkannt. So beginnt das System mit der Aufnahme. Dies wird wie folgt ausgeführt: 1. Drücken Sie auf die MENU Taste um das Menu aufzurufen. 2. Drücken Sie oder und wählen den Punkt „AUFNAHME“ aus. Drücken Sie dann auf „OK“ zum Auswählen des Aufnahmemenüs.
- Seite 10 4. Drücken Sie auf oder um das entsprechende Video auszuwählen. 5. Drücken Sie auf „OK“ zum Abspielen des Videos. Bildschirmanzeige 2011/11/05/09:30 Bildschirmanzeige Bildschirmanzeige 2011/11/05/09:30 Bildschirmanzeige 2011/11/05/09:30 2011/11/05/09:30 Drücken Sie auf oder um den schnellen Vorlauf / Rücklauf zu aktivieren. Drücken Sie auf OK um das Bild anzuhalten (Pause).
- Seite 11 System Einstellungen Im Live Ansicht Modus, drücken Sie die „Menü“ Taste um in das folgende Menü zu gelangen: Drücken Sie auf oder und wählen „System“. Drücken Sie anschließend auf „OK“ um in das System Einstellungsmenü zu gelangen. System Netzwerk Datum / Zeit Sprache Record Mode OK: Optionen...
- Seite 12 Drücken Sie auf oder um die Optionan auszuwählen. Drücken Sie anschließend auf „OK“ zum Bestätigen. Netzwerk Drücken Sie auf „OK“ zum auswählen der Einstellung: Drücken Sie den „Menü“ Knopf zum verlassen. Netzwerk oder Drücken Sie zur Auswahl Network Password Drücken Sie OK zum bestätigen;...
- Seite 13 Formatieren SD 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder um zwischen „Abbruch“, „SD-Karte“ oder „USB Laufwerk“ zu wählen. Abbruch: Abbruch des Vorgangs und Verlassen des Menüs SD Karte: Die eingelegte SD Karte wird formatiert. USB Laufwerk: ein angeschlossenes USB Laufwerk (Festplatte etc.) wird formatiert. 3.
- Seite 14 TV System 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder zur Auswahl zwischen „PAL“ und „NTSC“ 3. Drücken Sie auf „OK“ zum Bestätigen und Verlassen der Funktion. System Information 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2.
- Seite 15 Stumm 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder zur Auswahl zwischen „EIN“ und „AUS“. 3. Drücken Sie auf „OK“ zum Bestätigen und Verlassen der Funktion. Werkseinstellungen 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder zur Auswahl zwischen „Abbruch“...
- Seite 16 Energiespar Modus 1. Drücken Sie OK zum Aufruf der Funktion; zum Wählen von „Zeitintervall“ oder 2. Drücken Sie oder W ak e up „Bewegungsgesteuert“ 3. Drücken Sie auf OK zum Aufruf des Menüs; 4. Drücken Sie oder zur Auswahl; 5. Drücken Sie auf OK zum speichern und bestätigen der Auswahl. Aufnahme 1.
- Seite 17 Wiedergabe Für eine detailierte Beschreibung sehen Sie auf Seite 08 in dieser Anleitung nach. Kamera 1 . In der Live-Ansicht drücken Sie die „Menü“ Taste um in die folgende Eingabemaske zu gelangen: oder 2. Drücken Sie um die gewünschte Kamera auszuwählen. 3.
- Seite 18 2. Drücken Sie oder um die zu verbindende Kamera auszuwählen. 3. Drücken Sie „OK“ zum Verbinden (Pairing) der Kamera mit dem Monitor. Verbinden " " # # # # # Verbinden.." % % % % % Drücken$Sie$den$Pair$Knopf$der$Kamera$für$2$Sek. " " OK: Optionen Menü...
- Seite 19 Aktive 1. Drücken Sie oder und wählen „Aktive“. Drücken Sie dann auf „OK“ um das folgende Menü aufzurufen. Aktive Kamera 1 Kamera 2 """""" Kamera 3 """""" Kamera 4 """""" OK: Optionen Menü : Ende 2. Drücken Sie oder um die entsprechende Kamera auszuwählen. 3.
- Seite 20 PIP Grundeinstellungen Qualität Auflösung HIGH HIGH MEDIUM OK: Optionen Menü : Ende Drücken Sie oder um wählen zwischen „Au ösung“ und „Qualität“ Drücken Sie oder um zwischen „TOP“, „High“, „Medium“ oder „LOW“ auszuwählen. Drücken Sie auf „OK“ zur Auswahl. Drücken Sie auf „MENÜ“ zum Bestatigen und Verlassen der Funktion. Alarmeinstellungen Hier können Sie einstellen ob bei ein er Bewegung ein Alarmton ertönen soll oder nicht.
- Seite 21 Bedienunganleitung für Android Geräte Anschluß an das Netzwerk Stellen Sie den Empfänger in die Ladestation und schliessen das Netzteil an die Basis- station an. Schalten Sie nun den Empfänger ein. HINWEIS: Die Ladestation ist „hot Swapable“ d.h. der Monitor kann während des Betriebes ein oder ausgesteckt werden.
- Seite 22 Bilder ansehen 1 . Klicken Sie auf „Settings“, gelangen in das Einstellungsmenü, und Fügen eine neue Kamera hinzu. 2 . Wenn RX und Ihr Smartphone korrekt kon guruert sind, müssen Sie lediglich die Geräte ID in der Client Stelle eingeben oder den QR-Code scannen um die Geräte ID zu erhalten. Das Passwort ist im Empfänger gespeichert, und muss nur noch im Smartphone eingegeben werden.
- Seite 23 3. Klicken Sie auf , das Bild sollte auf dem Smartphone erscheinen. 4. Drücken und Halten Sie das Feld Geräte ID um in das Einstellmenü zu gelangen.
- Seite 24 Aktivieren der PUSH Mitteliungen 1 . Schalten Sie die PUSH Mitteilungen im Empfänger an. Gehen Sie dazu den folgenden Weg: Hauptmenü = > S y s t e m = > Netzwerk = > PUSH Mitteilungen, der Empfänger zeigt daraufhin folgendes Menü an: Aufnahme PUSH Mitteilungen Turn on/off...
- Seite 25 Bedienungsanleitung für IOS Geräte Anschluß an das Netzwerk Stellen Sie den Empfänger in die Ladestation und schliessen das Netzteil an die Basis- station an. Schalten Sie nun den Empfänger ein. HINWEIS: Die Ladestation ist „hot Swapable“ d.h. der Monitor kann während des Betriebes ein oder ausgesteckt werden.
- Seite 26 Bilder anzeigen 1. Klicken Sie auf die APP und klicken auf die“Device list” Schalt äche. Klicken Sie auf das Symbol und fügen eine neue Kamera hinzu. 2 . Wenn RX und Ihr Smartphone korrekt kon guruert sind, müssen Sie lediglich die Geräte ID in der Client Stelle eingeben oder den QR-Code scannen um die Geräte ID zu erhalten.
- Seite 27 3 . Um das Videobild zu sehen, müssen Sie das richtige Gerät in der Geräteliste auswählen. Klicken Sie auf das Gerät um den Live Modus zu aktivieren. 4 . Klicken Sie auf das Symbol unten Die APP versucht per RX zu verbinden. Ist die Verbindung erfolgreich, so erscheinen die Bilder auf der Client APP.
- Seite 28 Einstellen der PUSH Nachrichten 1 . Sie schalten die PUSH Nachrichten an Empfänger wie folgt ein: = > = > = > Hauptmenü System Netzwerk PUSH Nachrichten, es sollte folgendes Menü auf dem Bildschirm erscheinen: Aufnahme PUSH Mitteilungen Turn on/off Timer recording Minimum Push interval Motion Detection...
- Seite 29 Eigenschaften P a r a m e t e r It e m s Im a g in g S e n s o r 1 / - in c h c o lo r C M O S V id e o R e s o lu t io n 6 5 6 x 4 8 8 V ie w in g A n g le Night Vision Distance...
- Seite 30 FAQ - Häu g gestellte Fragen 1. Warum erscheint keine Anzeige der Kamera auf dem Bildschirm, obwol die Geräte angeschlossen und in Betrieb sind? Antwort: 1. Prüfen Sie bitte ob der Kanal in den Einstellungen als Aktiv gesetzt ist. 2. Prüfen Sie ob die Verbindung zwischen Kamera und Empfänger erfolgreich ist. 2 .
- Seite 31 Fehlerbehebung Symptome Lösung(en) Prüfen Sie ob die Kamera und der Empfänger angeschlossen und verbunden sind. Sie sollten eine OK Meldung erhalten. Keine Anzeige Führen Sie die Verbindungsprozedur am Empfänger und der Kamera erneut durch. Weitere Details entnehmen Sie im entsprechenden Kapitel der Anleitung. Fehler in der USB Verbindung.
- Seite 32 Detec-Secure Modell: 790152 EU Umweltschutzvorgabe Elekronische Geräte gehören NICHT in den Hausmüll. Bitte führen Sie elektronische Geräte den entsprechenden Recyclingstationen zu, oder lesen die lokalen Abholtermine Ihrer Gemeinde zur Entsorgung von Elektroschrott. Fragen Sie Ihren Verkäufer nach Entsorgungs- möglichkeiten elektrischer Geräte.
