Beckhoff C9900-U330-0010 Installation Und Betriebsanleitung
Akku-pack
Vorschau ausblenden
Andere Handbücher für C9900-U330-0010:
- Installation und betriebsanleitung (12 Seiten)
Verwandte Anleitungen für Beckhoff C9900-U330-0010
Inhaltszusammenfassung für Beckhoff C9900-U330-0010

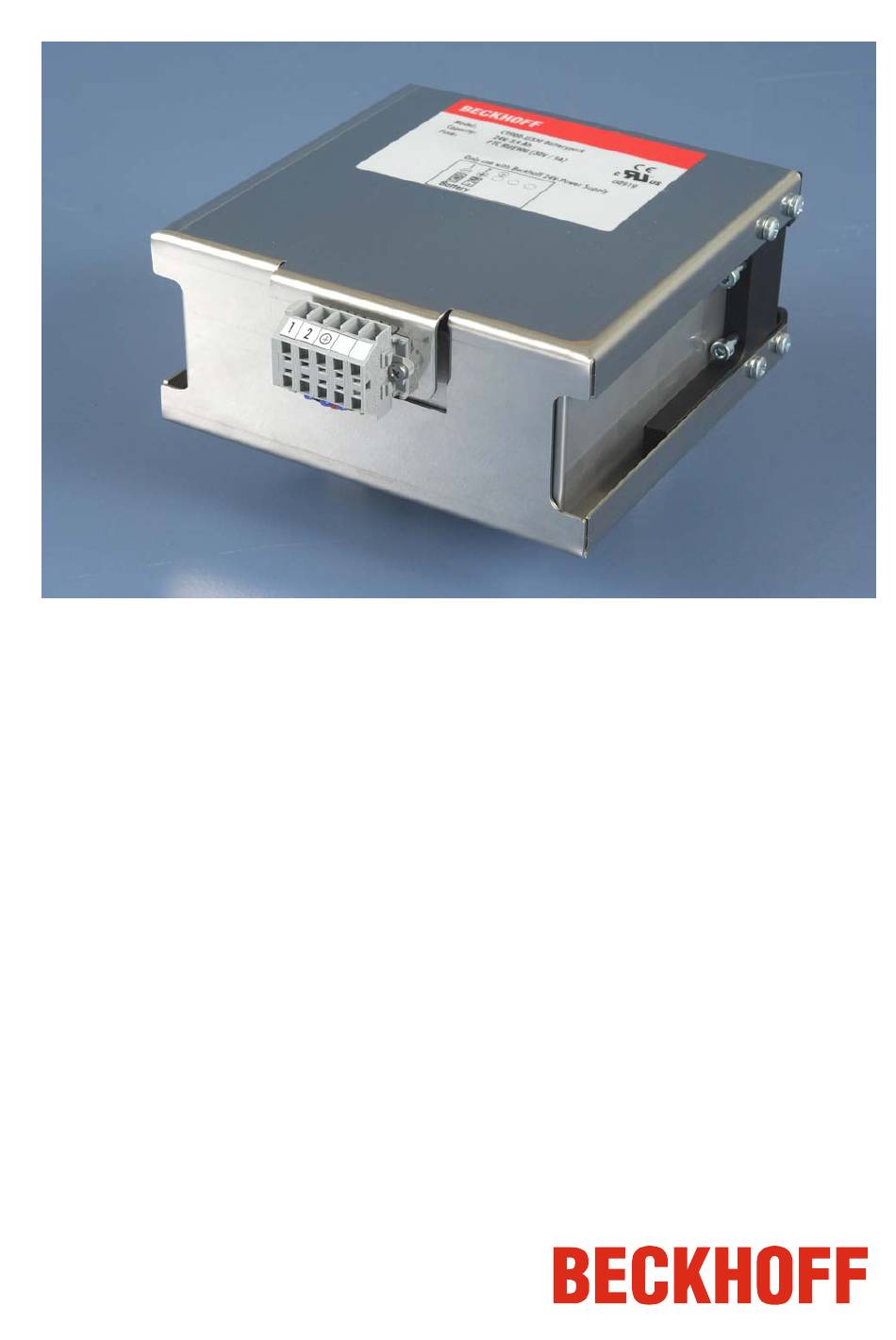

- Seite 1 Installations- und Betriebsanleitung für Akku-Pack C9900-U330-0010 Version: 1.9 Datum: 04.03.2016...
-
Seite 3: Inhaltsverzeichnis
Anschließen des Akku-Packs 3.3.1 Verbindung mit dem Industrie-PC 3.3.2 Stromversorgung des Industrie-PCs 3.3.3 Montage des Stromversorgungskabels 3.3.4 Steckermontage 4 Betrieb Bestimmungsgemäße Verwendung Betrieb Instandhaltung 4.3.1 Reinigung 4.3.2 Wartung Notfallmaßnahmen Außerbetriebnahme 4.5.1 Entsorgung 5 Abmessungen 6 Verdrahtungsplan 7 Technische Daten C9900-U330-0010... - Seite 4 Inhaltsverzeichnis 8 Anhang Service und Support 8.1.1 Beckhoff Service 8.1.2 Beckhoff Support 8.1.3 Firmenzentrale Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada C9900-U330-0010...
-
Seite 5: Vorwort
Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. C9900-U330-0010... -
Seite 6: Erklärung Der Sicherheitssymbole
Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, können Personen geschädigt werden. VORSICHT Schädigung von Umwelt oder Geräten Wenn der Hinweis neben diesem Symbol nicht beachtet wird, können Umwelt oder Geräte geschädigt werden. Achtung Tipp oder Fingerzeig Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Hinweis C9900-U330-0010... -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Je nach Maschinen- und Anlagentyp, in dem das Akku-Pack zum Einsatz kommt, bestehen nationale Vorschriften für Steuerungen solcher Maschinen und Anlagen, die der Betreiber einhalten muss. Diese Vorschriften regeln unter anderem, in welchen Zeitabständen die Steuerung überprüft werden muss. Der Betreiber muss diese Überprüfung rechtzeitig veranlassen. C9900-U330-0010... -
Seite 8: Produktbeschreibung
Produktbeschreibung 2 Produktbeschreibung Ansicht C9900-U330-0010 Alle Industrie-PCs können mit 24-V-Netzteil und integrierter USV ausgestattet werden. Die USV versorgt den PC mit Energie, wenn die Stromversorgung ausfällt. Damit können die Daten auf Festplatte oder Flash gesichert und der PC dann ordnungsgemäß heruntergefahren werden. -
Seite 9: Installation
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C9900-U330-0010... -
Seite 10: Montage
Installation 3.2 Montage Das Akku-Pack C9900-U330-0010 für die Montage auf einer Hutschiene im Schaltschrank konzipiert. Die elektrischen Anschlüsse (1) befinden sich an der Frontseite des Gehäuses. Mit der Rückseite (2) wird das Akku-Pack auf einer Hutschiene im Schaltschrank montiert. Luftzirkulation Beachten Sie beim Einbau in ein geschlossenes Umgehäuse, dass ausreichend... -
Seite 11: Anschließen Des Akku-Packs
24V Akku-Pack nicht belegt nicht belegt 3.3.2 Stromversorgung des Industrie-PCs Für den Anschluss der Stromversorgung befindet sich am PC-Gehäuse die auf dem Foto abgebildete 5-polige Stiftleiste mit CAGE CLAMP Anschluss und Befestigungsflanschen. Funktion 24 V DC Versorgungsspannung 24 V Akku-Pack C9900-U330-0010... -
Seite 12: Montage Des Stromversorgungskabels
Für die Zuleitungen zum Industrie-PC müssen Leitungen mit einem Kabelquerschnitt Hinweis von 1,5 mm (AWG 16) verwendet werden. Bei größeren Entfernungen zwischen Akku-Pack und PC sollten Kabel mit einem Kabelquerschnitt von 2,5 mm (AWG 14) verwendet werden, um einen zu hohen Spannungsabfall im Kabel zu vermeiden. C9900-U330-0010... -
Seite 13: Betrieb
Betrieb 4 Betrieb 4.1 Bestimmungsgemäße Verwendung Das Akku-Pack C9900-U330-0010 ist in Verbindung mit dem Netzteil C9900-P209, C9900-P214, C9900-P216 oder C9900-P218 für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. 4.2 Betrieb Für den Betrieb lesen Sie bitte die entsprechende Netzteil-Betriebsanleitung. -
Seite 14: Abmessungen
Abmessungen 5 Abmessungen Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Maximale Geräteabmessungen in mm C9900-U330-0010... -
Seite 15: Verdrahtungsplan
Verdrahtungsplan 6 Verdrahtungsplan Explosionsgefahr! Das Akku-Pack darf nicht im explosionsgefährdeten Bereich eingesetzt werden! GEFAHR C9900-U330-0010... -
Seite 16: Technische Daten
Technische Daten 7 Technische Daten Explosionsgefahr! Das Akku-Pack darf nicht im explosionsgefährdeten Bereich eingesetzt werden! GEFAHR Produktbezeichnung C9900-U330-0010 Abmessungen (B x H x T) 160,7 x 69,6 x 171,0 mm Gewicht 3,3 kg Elektrische Daten Nennspannung: 24 V Kapazität: 3,4 Ah (Entladung über 20 Stunden) -
Seite 17: Anhang
Anhang 8 Anhang 8.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 8.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 18: Fcc Zulassungen Für Kanada
Technische Veränderungen an dem Gerät können zum Verlust der FCC Zulassung führen. Hinweis 8.4 FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet die Klasse A Grenzwerte für Abstrahlungen wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden nicht. C9900-U330-0010...
