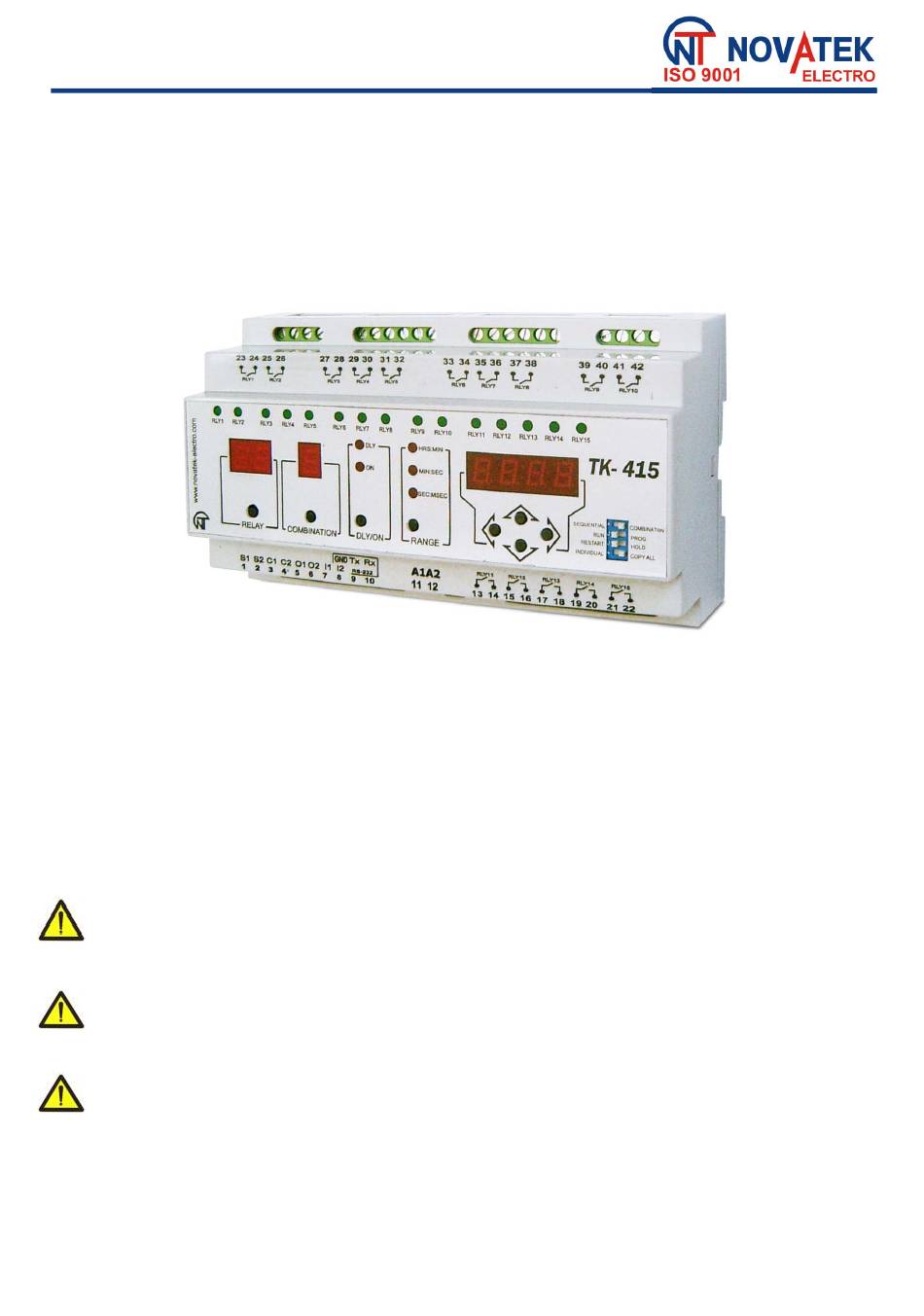

«NOVATEK-ELECTRO» GmbH
Intelligente Industrieelektronik
WARNUNGEN:
Vor dem Gebrauch des Gerätes lesen Sie die vorliegende Bedienungsanleitung gründlich durch.
Vor dem elektrischen Anschluß ist das Gerät im Laufe von 2 Stunden unter Betriebsbedingungen
abzulagern.
Für die Reinigung des Gerätes dürfen keine abrasiv wirkenden Mittel oder organischen Verbindungen
(wie Alkohol, Benzin, Lösungsmittel usw.) verwendet werden.
ES IST VERBOTEN, das Gerät eigenverantwortlich zu öffnen und zu reparieren. Die Bauelemente
des Gerätes können unter Spannung sein.
ES IST VERBOTEN, das Gerät beim Vorhandensein mechanischer Beschädigungen des
Gehäuses zu betreiben.
KEIN WASSER SOLL INS GERÄT EINDRINGEN. Es ist verboten, das Gerät unter hohen
Feuchtigkeit zu betreiben.
In der Handhabung ist das Gerät nur unter der Einhaltung der Betriebsanweisungen sicher.
SERIEN- und KOMBINATIONSTIMER
BEDIENUNGSANLEITUNG
DATENBLATT
www.novatek-electro.com
TK- 415
Werbung
Verwandte Anleitungen für Novatek-electro TK-415
Inhaltszusammenfassung für Novatek-electro TK-415
- Seite 1 «NOVATEK-ELECTRO» GmbH Intelligente Industrieelektronik SERIEN- und KOMBINATIONSTIMER TK- 415 BEDIENUNGSANLEITUNG DATENBLATT WARNUNGEN: Vor dem Gebrauch des Gerätes lesen Sie die vorliegende Bedienungsanleitung gründlich durch. Vor dem elektrischen Anschluß ist das Gerät im Laufe von 2 Stunden unter Betriebsbedingungen abzulagern. Für die Reinigung des Gerätes dürfen keine abrasiv wirkenden Mittel oder organischen Verbindungen (wie Alkohol, Benzin, Lösungsmittel usw.) verwendet werden.
- Seite 2 2.3.2 Programmierung des Kombinationstimers 2.4 Start des Timers 2.5 Reset von Einstellungen 2.6 Kopieren von Einstellungen 2.7 Pause 2.8 Zyklischer Betrieb des Timers 2.9 Parallelarbeit von mehreren Timern im Serienbetrieb 3 GEWÄHRLEISTUNG DES HERSTELLERS 4 ABNAHMEBESCHEINIGUNG 5 BEANSTANDUNGSMELDUNGEN TK-415 NOVATEK-ELECTRO...
- Seite 3 ~ 3 ~ 1 ALLGEMEINES Der Serien- und Kombinationstimer TK-415 stellt ein programmierbares Mikroprozessorgerät dar und ist für die Umschaltung von 15 verschiedenen Belastungen nacheinander (Serienbetrieb) oder nach festgelegten Kombinationen (Kombinationsbetrieb) zu den vorgegebenen Zeitpunkten bestimmt. 1.1 HAUPTFUNKTIONEN - Mikroprozessorsteuerung;...
- Seite 4 Kontaktschluß zwischen den Ausgängen O1 und O2 (200 ms). 7. I1/I2 Eingänge für die Pausensteuerung. Der Kontaktschluß zwischen I1 und I2 stoppt den Programmablauf. Wird der Kontaktschluß zwischen I1 und I2 behoben, läuft das Programm ab Moment des Stillstandes weiter. 8. RS-232 TK-415 NOVATEK-ELECTRO...
- Seite 5 Klemmen für den Anschluß des Timers an den Kommunikationsport eines PC, um die Geräteeinstellungen anhand von zusätzlicher Software zu kopieren (steht auf der Webseite www.novatek-electro.com zur Verfügung). 9. DLY/ON (VERZ./EIN - Verzögerung/Eingeschaltet) Die Wahltaste für die Zeiteinstellung von offenen DLY (VERZ.) oder geschlossenen Kontakten ON(EIN) des aktiven Kanals.
- Seite 6 ~ 6 ~ Serientimer, Modus des Ablaufs eines Programmzyklusses (Eingänge C1 und C2 sind kurzgeschlossen): Diagramm 1.1 Serientimer, zyklischer Betrieb (Eingänge C1 und C2 sind nicht kurzgeschlossen): TK-415 NOVATEK-ELECTRO...
- Seite 7 ~ 7 ~ Diagramm 1.2 III. Kombinationstimer, Modus des Ablaufs eines Programmzyklus (Eingänge C1 und C2 sind kurzgeschlossen): TK-415 NOVATEK-ELECTRO...
- Seite 8 ~ 8 ~ Diagramm 1.3 wo, zum Beispiel, R2C5 versteht sich als fünfte Kombination des zweiten Kanals (Relais). IV. Kombinationstimer, zyklischer Betrieb (Eingänge C1 und C2 sind nicht kurzgeschlossen): TK-415 NOVATEK-ELECTRO...
- Seite 9 ~ 9 ~ Diagramm 1.4 2 EINRICHTEN UND VERWENDUNG 2.1 ANSCHLUSS In der Abbildung 2.1 ist ein typisches Schaltbild für den Anschluß des Timers dargestellt (z.B. wird die Lastzuschaltung zum Kanalausgang von “RELAIS 10“ gezeigt). TK-415 NOVATEK-ELECTRO...
- Seite 10 2.2.4 Das Gerät darf keinen mechanischen Vibrationen oder Stößen ausgesetzt werden. 2.2.5 Das Eindringen von Wasser auf die Eingangskontakte der Klemmenblocks und auf interne Geräteteile ist zu verhindern. 2.2.6 Es ist verboten, das Gerät in aggressiven Umgebung mit in der Luft enthaltenen Säuren, Alkalien, Ölen u.a. zu betreiben. TK-415 NOVATEK-ELECTRO...
- Seite 11 Die Verstellung des Wahlschalters ‘‘INDIVID./COPY ALL‘‘ (UNABHÄNG./KOPIER.RELAIS1) in die Position “COPY ALL” im Modus des Timers “PROG.” führt zum Kopieren der Einstellungen des ersten Kanals in die Einstellungen der restlichen Kanäle. In der Position “INDIVIDUAL”(UNABHÄNG.) benötigt jeder Kanal und jede Kombination individuelle Anpassung von Zeitparametern. TK-415 NOVATEK-ELECTRO...
- Seite 12 - Bei der Rücksendung des Gerätes oder bei der Übergabe für Garantie- oder Nachverkaufsservice muss man im Feld der Beanstandungsmeldungen den Grund der Beanstandung detailliert eintragen. 4 ABNAHMEBESCHEINIGUNG Der Timer TK-415 ist entsprechend den Forderungen der gültigen technischen Vorschriften gefertigt, abgenommen und als funktionsfähig anerkannt. TK-415...
