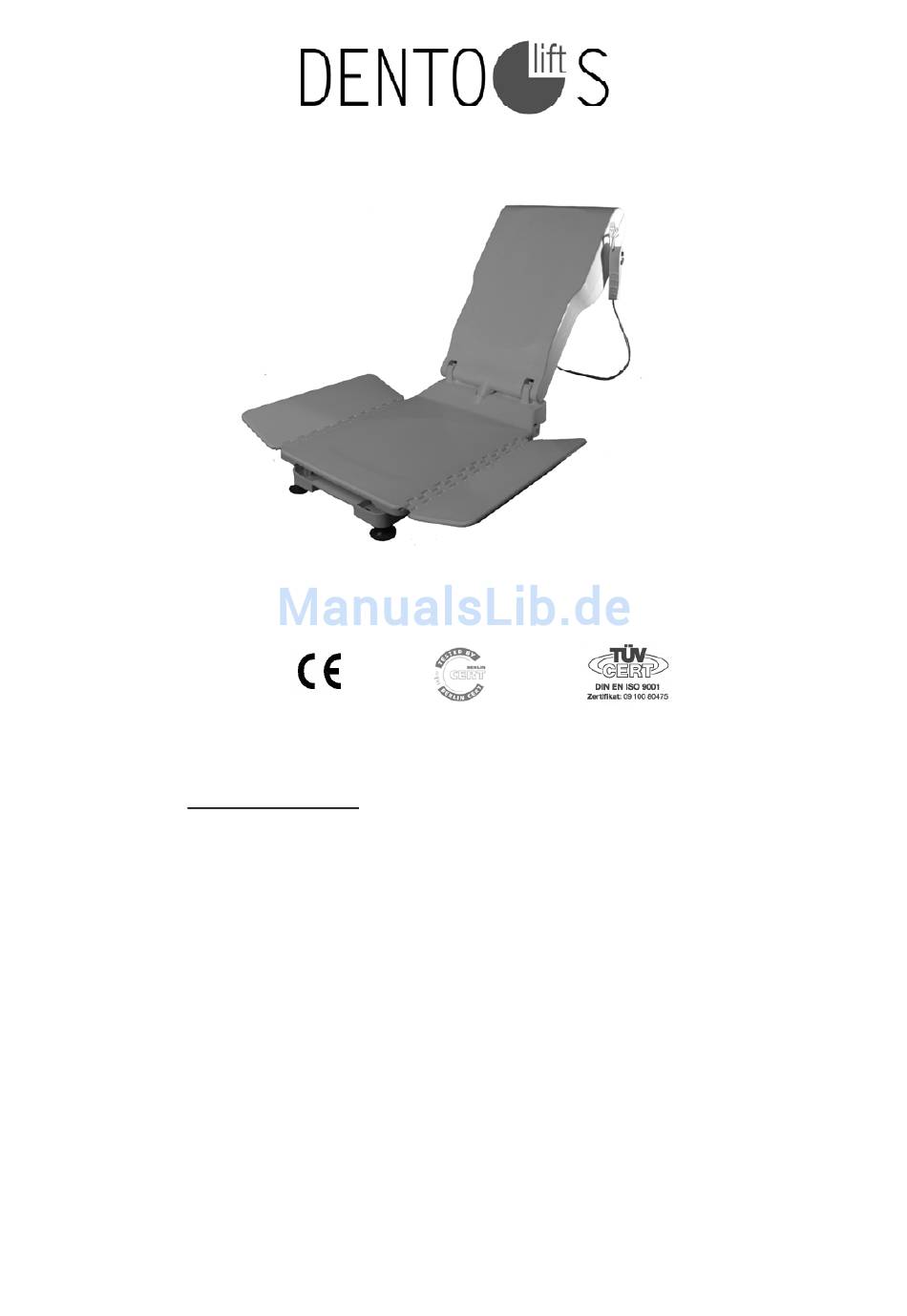

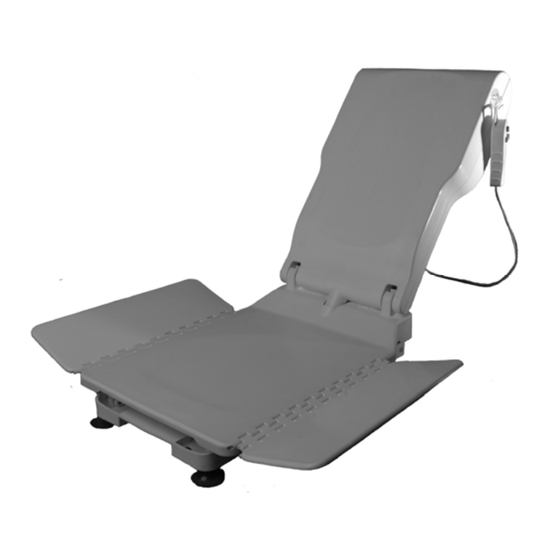

Bedienungsanleitung für den
akkubetriebender Badewannenlifter
HMV-Nr.: 04.40.01.0050
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie den
Lifter benutzen. Beachten Sie alle Hinweise, insbesondere die Sicherheitshinwei-
se, und handeln Sie danach.
2006 * © DENTLER Rehatechnik ♦ Steinbeissstraße 15 ♦ 88353 Kisslegg
Version 1 / ab März 2006
info@dentler-rehatechnik.de ♦ www.dentler-rehatechnik.de
Seite 1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Dentler Dento Lift S
- Seite 1 Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie den Lifter benutzen. Beachten Sie alle Hinweise, insbesondere die Sicherheitshinwei- se, und handeln Sie danach. 2006 * © DENTLER Rehatechnik ♦ Steinbeissstraße 15 ♦ 88353 Kisslegg Version 1 / ab März 2006 info@dentler-rehatechnik.de ♦ www.dentler-rehatechnik.de...
-
Seite 2: Vorwort
Vorwort Sehr geehrter Anwender, GLÜCKWUNSCH – Sie haben ein qualitativ hochwertiges Produkt erworben, das Ihnen neben ungetrübter Badefreude ein Höchstmaß an Sicherheit bietet. Die Einhaltung aller Normen und Vorschriften wird während der Produktion von unse- rem geprüften „Sicherheitsbeauftragten für das Medizinproduktegesetz“ überwacht. Eine sorgfältige Einweisung über die Handhabung wird selbstverständlich von Ihrem Fachhändler vorgenommen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Lieferumfang und Transport 1.1. Sitzeinheit (fertig montiert) 1.2. Rückenlehneneinheit (fertig montiert) 1.3. Steckerladegerät 1.4. Akku 1.5. Bedienungsanleitung 1.6. Transport Sicherheitshinweise 2.1. Badewannenlifter (s.Abb.1, S.4) 2.2. Steckerladegerät und Akku (s.Abb.2, S.9) 2.3. Steuerung (s.Abb.3, S.11) Inbetriebnahme des 3.1. Auspacken 3.2. -
Seite 4: Lieferumfang Und Transport
1. Lieferumfang und Transport 1 Rückenlehne 2 Sitzeinheit 3 Steuerungschacht 4 Akkuschacht 5 Seitenklappe 6 Handbedienteil 7 Antrieb 8 Hubschere 9 Saugfuß 10 Grundplatte 11 Verriegelung Abb.1 1.1. Sitzeinheit (fertig montiert) bestehend aus: • Grundplatte (10) mit Saugfüßen (9) • Hubschere (8) •... -
Seite 5: Steckerladegerät
1.3. Steckerladegerät 1.4. Akku 1.5. Bedienungsanleitung 1.6. Transport Wenn Sie den verschicken oder transportieren, beachten Sie bitte immer folgende Punkte: • Sitz- und Rückenlehneneinheit müssen miteinander verbunden sein • Die Sauger bleiben beim Transport montiert • Akku aus der Rückenlehne herausnehmen und separat verpackt beilegen 2. -
Seite 6: Steckerladegerät Und Akku (S.abb
• Wenn der Abstand vom Boden bis zum Wannenrand mehr als 42 cm beträgt, müs- sen Höhenadapter verwendet werden. Sie sind beim Sanitätsfachhandel oder beim Hersteller erhältlich in den Höhen von: 2cm, 4cm und 6cm. • Überzeugen Sie sich vor dem Baden bei einem Probelauf vom ordnungsgemäßen Funktionieren des Lifters. -
Seite 7: Steuerung (S.abb
2.3. Steuerung (s.Abb.3, S.11) • Die Steuerung besteht aus dem Handbedienteil, das mit dem Steuergehäuse über ein Kabel verbunden ist. • Das Steuergehäuse im Einschubfach an der Rückenlehne sollte nur im Falle der Reparatur oder bei der Generalreinigung entnommen werden: •... -
Seite 8: Inbetriebnahme Des
Das Gerät gehört nicht in Kinderhände! • Sollten an Ihrem Badewannenlifter Funktionsstörungen oder Verschleißerschei- nungen auftreten, wenden Sie sich bitte umgehend an ihren Sanitätsfachhändler oder an den Hersteller. Nehmen Sie keine eigenmächtigen Veränderungen oder Umbauten vor! 3. Inbetriebnahme des 3.1. Auspacken •... -
Seite 9: Aufbau (S.abb.1)
• Reinigung des Akkus nur mit einem trockenen oder leicht feuchten Tuch vorneh- men. • Akku an das Ladegerät anschließen und Ladegerät mit dem Stromnetz verbinden. Achtung: nur in einem trockenen Raum laden – nicht im Bad! • Der Akku ist vollständig geladen, wenn die Kontrollleuchte am Ladegerät erloschen ist. -
Seite 10: Steuerung
• Der Bezug für die Sitzplatte wird einfach übergestreift (Seitenklappen leicht anwinkeln). • Der Bezug für die Rückenlehne wird mit den vorgesehenen Druckknöpfen an der Rückenlehne befestigt. 3.4. Steuerung • Das Steuergehäuse ist bei der Lieferung bereits im Steuerungsschacht (3) an der Rückenlehne eingebracht. -
Seite 11: Baden Mit Dem
• Legen Sie den Akku auf eine trockene Unterlage (nicht im Bad) zum erneuten Auf- laden. • Die Seitenklappen am Sitz nach innen klappen und danach einfach die Rückenleh- ne nach vorne klappen. • Sie können jetzt den Lifter aus der Badewanne heben, indem Sie ihn mit einer Hand an der Griffmulde vorne in der Sitzeinheit und mit der anderen Hand hinten festhalten. -
Seite 12: Reinigung / Pflege / Wartung
• Die Bezüge dürfen nicht in den Trockner gegeben werden. • Das Chassis sollte ebenfalls mit heißem Wasser nicht über +60°C abgeduscht werden. Eine Bürste und z.B. DENTLER FLÜSSIGER KRAFTREINIGER unterstüt- zen den Reinigungsvorgang. 5.2. Steckerladegerät und Akku •... -
Seite 13: Wartung
5.3. Wartung • Der Akku darf nur vom Hersteller geöffnet werden. • periodische Überwachung: Der Lifter muß mindestens alle 24 Monate auf folgende Punkte kontrolliert werden: funktionsbeeinträchtigende, mechanische Schäden am Lifter und am Zubehör Gleitfähigkeit des Antriebes Lesbarkeit der sicherheitsrelevanten Aufschriften die Funktion gemäß... -
Seite 14: Fehlersuche
6. Fehlersuche • Sollte Ihr nicht ordnungsgemäß funktionieren, so überprüfen Sie ihn zuerst anhand der folgenden Tabelle. Falls sich die Störung nicht beheben lässt, verständigen Sie bitte Ihren Fachhändler oder den Hersteller. Störung mögliche Ursache Abhilfe Kontrollleuchte in der elektronische Ladekontrolle Akku laden Handsteuerung leuchtet, spricht an,... -
Seite 15: Technische Daten Zum
Gesamtgewicht (ohne Akku und Steuerung) 11,1 kg Steuerung und Akku 1,9 kg Sitzeinheit 5,9 kg Rückenlehne 5,2 kg max. Belastung 140 kg Schallpegel < 60 dB(A) Lade Gerät Input 230V ~50Hz 70mA Output 12 V 350 mA Lade Gerät: Dentler Model: HKSD-030882 Seite 15... - Seite 16 Typschild: Konformitätskennzeichen Nennspannung, Nennaufnahme Geräteidentifikation: Feld 1: Modellbezeichnung Feld 2-4: Platzhalter Feld 5: Gerätetyp Feld 6-11: Seriennummer Feld 12-16: Baujahr maximale zulässige Belastung Anwendungsteil des Typs B Schutzart Hinweis (Begleitpapiere beachten) Produktionszeitraum Das Typschild ist auf der Rückseite der Rückenlehne angebracht. Seite 16...
-
Seite 17: Hygiene- Und Desinfektionsplan Für Den Wiedereinsatz Des
Eine Wirksamkeit tritt bereits nach 30 Sekunden ein. • Das Mittel trocknet rückstandsfrei ab (nicht abtrocknen). • Alle Teile des Lifters mit „DENTLER FLÜSSIGER KRAFTREINIGER“ in einem dafür geeigneten Raum reinigen. ACHTUNG!!! Elektronische Steuerung und Motor nicht unter Wasser setzen (nur abwischen). -
Seite 18: Entsorgung
Prüfen Sie, ob alle Funktionsteile unbeschädigt sind und erneuern Sie diese gege- benenfalls. • Eine Liste der lieferbaren Zubehöre und Ersatzteile erhalten Sie direkt bei Dentler Rehatechnik. • Montieren Sie den Lifter in umgekehrter Reihenfolge wie bei der Demontage und komplettieren Sie den Lifter mit Steuerung, Akku, neuen Saugfüßen und bei Bedarf... -
Seite 19: Garantiebestimmungen
Garantiebestimmungen Sehr geehrter Kunde, ist ein Badelifter, der dem aktuellen Stand der Technik entspricht und konform der relevanten Gesetze und Normen gebaut wurde. Sollten Sie ausnahmsweise einen Grund zur Beanstandung haben, so wenden Sie sich bitte an Ihren Fachhändler oder an den Hersteller. Der Hersteller gewährt Ihnen eine Garantie von 3 Jahren, beginnend mit dem Verkaufs- datum.
