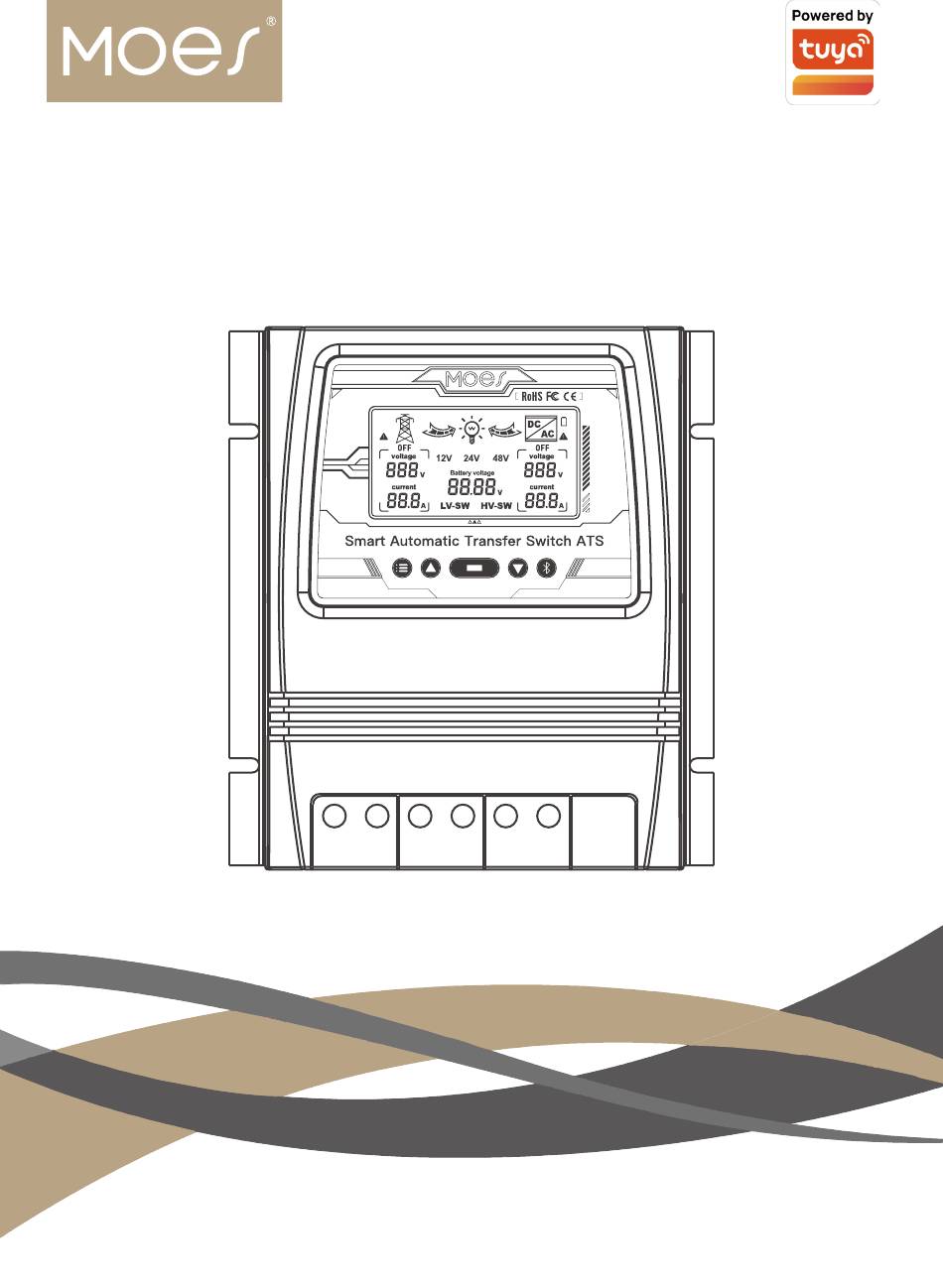

- Seite 1 HOME,SMART MOES HOME User Manual S m a r t A u t o m a t i c T r a n s f e r S w i t c h A T S...
- Seite 31 Deutsche Fassung Smart Automatic Transfer Switch ATS Benutzerhandbuch...
- Seite 32 Deutsche Fassung Inhalt Produktabmessungen Schaltplan Installationshinweise ATS Technische Daten Anwendung Produkteinführung Installation Spannungsbereich automatisch auswählen LCD Bildschirm Modell Tastenfunktionen Fehlerausgleich Funktionsauswahl anzeigen LCD-Rücklicht Arbeitsspezifikation des 12-V-Systems Arbeitsspezifikation des 24-V-Systems Arbeitsspezifikation des 48-V-Systems Geräte hinzufügen Gerät zurückgesetzt Gerätepaarung Sicherheitsempfehlungen Umweltschutz Vielen Dank, dass Sie sich für unsere Produkte entschieden haben. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Dual Power Smart Automatic Transfer Switch installieren und in Betrieb nehmen.
-
Seite 33: Produktabmessungen
Deutsche Fassung Produktabmessungen Maximaler Drahtquerschnitt: AWG 14 (2.5 mm²) Maximaler Drahtquerschnitt: AWG 6 (16 mm²) - Seite 34 Deutsche Fassung L+N Anschlussplan Windgenerator Sonnenkollektor Live+Neutral Solar- und Windregler Versorgungsstrom Batterie Notiz: Die Batterie ist ein Muss für die Wandler Stromversorgung. Belastung L1+L2+N Anschlussplan Windgenerator Live1+Live2+Neutral Sonnenkollektor Solar- und Windregler Versorgungsstrom Batterie Notiz: Die Batterie ist ein Muss für die Stromversorgung. Wandler Belastung...
-
Seite 35: Installationshinweise
Deutsche Fassung Installationshinweise... -
Seite 36: Technische Spezifikationen
Deutsche Fassung Technische Spezifikationen Modell BAT-80A 8 kW (Nutzleistung 100–120 V) Nennleistung 16 kW (Netzstrom 220–240 V) Automatische Auswahl: Eingangsspannung AC 100-120V oder AC 220-240V Automatische Auswahl: Ausgangsspannung AC 100-120V oder AC 220-240V Übergangszeit des Wechselrichters zum Netzstrom ≦ 10ms Transferzeit Übertragungszeit des Netzstroms zum Wechselrichter ≦... -
Seite 37: Anwendung
Deutsche Fassung Anwendung Der ATS Power Transfer Controller stellt den zuverlässigen Betrieb eines Wechselrich- ters und des AC-Netzstroms in einem kompakten Gerät dar. Der ATS schaltet autom- atisch zwischen dem AC-Netzstrom und dem Wechselrichter um und schützt den Wechselrichter gleichzeitig vor externen Spannungen. Produkteinführung Der Dual Power Transfer Controller wird zwischen einem netzunabhängigen Stromver- sorgungssystem und der Stromversorgung des öffentlichen Versorgungsunternehmens... -
Seite 38: Lcd Bildschirm
Deutsche Fassung LCD Bildschirm 1. Wenn LV-SW angezeigt wird, handelt es sich um die Funktionsschnittstelle zur Einstel- lung der Batterie-Unterspannungs-Schaltspannung. 2. Wenn HV-SW angezeigt wird, handelt es sich um die Funktionsschnittstelle zur Einstel- lung der Batterieunterspannungswiederkehrspannung. 3.12V, 24V, 48V sind die entsprechenden Anzeigespannungen, die vom System ermittelt wurden. -
Seite 39: Tastenfunktionen
Deutsche Fassung Status der Stromversorgung des Netzstromstatus Wechselrichters Tastenfunktionen Tasten auf der Vorderseite: a. Modus-Taste b. Plus-Taste c. Funktionstaste d. Minus-Taste e. APP-Konfigurationsschaltfläche Modustaste: Umschalten zwischen Automatikmodus, Netzversorgungsmodus und Wechselrichterversorgungsmodus. Die Plus-Taste gilt nur für die Spannungseinstellung (0.1 V pro Auslösung). Funktionstaste: Legt die LV-SW-Spannung, HV-SW-Spannung und Batteriespannung fest, die beim Drücken der Taste durchlaufen werden. -
Seite 40: Lcd-Rücklicht
Deutsche Fassung LCD-Rücklicht Die Hintergrundbeleuchtung des LCD-Displays schaltet sich automatisch aus, wenn nach 60 Sekunden KEINE Tastenbetätigung erkannt wird. Durch Drücken einer beliebigen Taste wird das LCD-Display erneut für 60 Sekunden beleuchtet. ------------------------------------------------------------------- Bitte beachten Sie: Das LCD-Panel wird NICHT angezeigt/beleuchtet oder funktioniert, bis der ATS ordnungsgemäß... -
Seite 41: Geräte Hinzufügen
Geräte hinzufügen ① Laden Sie die MOES App im App Store herunter oder scannen Sie den QR-Code Die MOES App ist viel kompatibler als die Tuya Smart/Smart Life App und funktioniert auch für die Steuerung von Szenen durch Siri, Widgets und Szenene- mpfehlungen als völlig neuer, maßgeschneiderter Service. - Seite 42 Deutsche Fassung ⑴ ⑵ Scannen Sie den QR-Code Bitte schließen Sie das Gerät gemäß dem Konfigurationsprozess an. Methode zwei: 1. Stellen Sie sicher, dass das Gerät zurückgesetzt wurde.
- Seite 43 Deutsche Fassung 2. Stellen Sie sicher, dass Ihr Telefon mit Wi-Fi und Bluetooth verbunden ist. 3. Öffnen Sie die Smart Life/Tuya App und klicken Sie auf “+”, dann wird die Eing- abeaufforderungsseite automatisch auf dem Bildschirm angezeigt. Klicken Sie auf “Zum Hinzufügen”.
- Seite 44 Deutsche Fassung 5. Öffnen Sie das Bluetooth-Gateway, klicken Sie auf “Geräte hinzufügen”, klicken Sie auf “Bluetooth-Geräte zuordnen”, wählen Sie das Gerät aus und klicken Sie auf “Fertig stellen”.
-
Seite 45: Sicherheitsempfehlungen
Deutsche Fassung SICHERHEITSEMPFEHLUNGEN DIE FOLGENDEN SICHERHEITSEMPFEHLUNGEN UND GEFAHRENHINWEISE SORGEN SIE FÜR DEN SCHUTZ DES ATS CONTROLLER UND DIE SICHERHEIT DES BENUTZERS 1. Wenn dieser ATS-Controller nicht sicher und ordnungsgemäß installiert und verwen- det wird und nicht alle erforderlichen elektrischen Standards eingehalten werden, kann dies zu einem Stromschlag und/oder Tod führen. - Seite 61 日本語版 スマートATS電源自動切替器 ユーザーマニュアル...
