Ci-SUB Handbuch
Anschlüsse
Der Ci-SUB Lautsprecher verfügt über einen NL4-Anschluss und belegt
die Kontakte 2+/2–.
Lautsprecher in der Option Wetterfest (WR) werden mit Festanschluss
(PG-Verschraubung) geliefert.
Kabeltyp:
Standardlänge: 5.5 m
Die Belegung von NL4-Anschlüssen bzw. Festanschluss (PG) kann aus
folgender Tabelle entnommen werden.

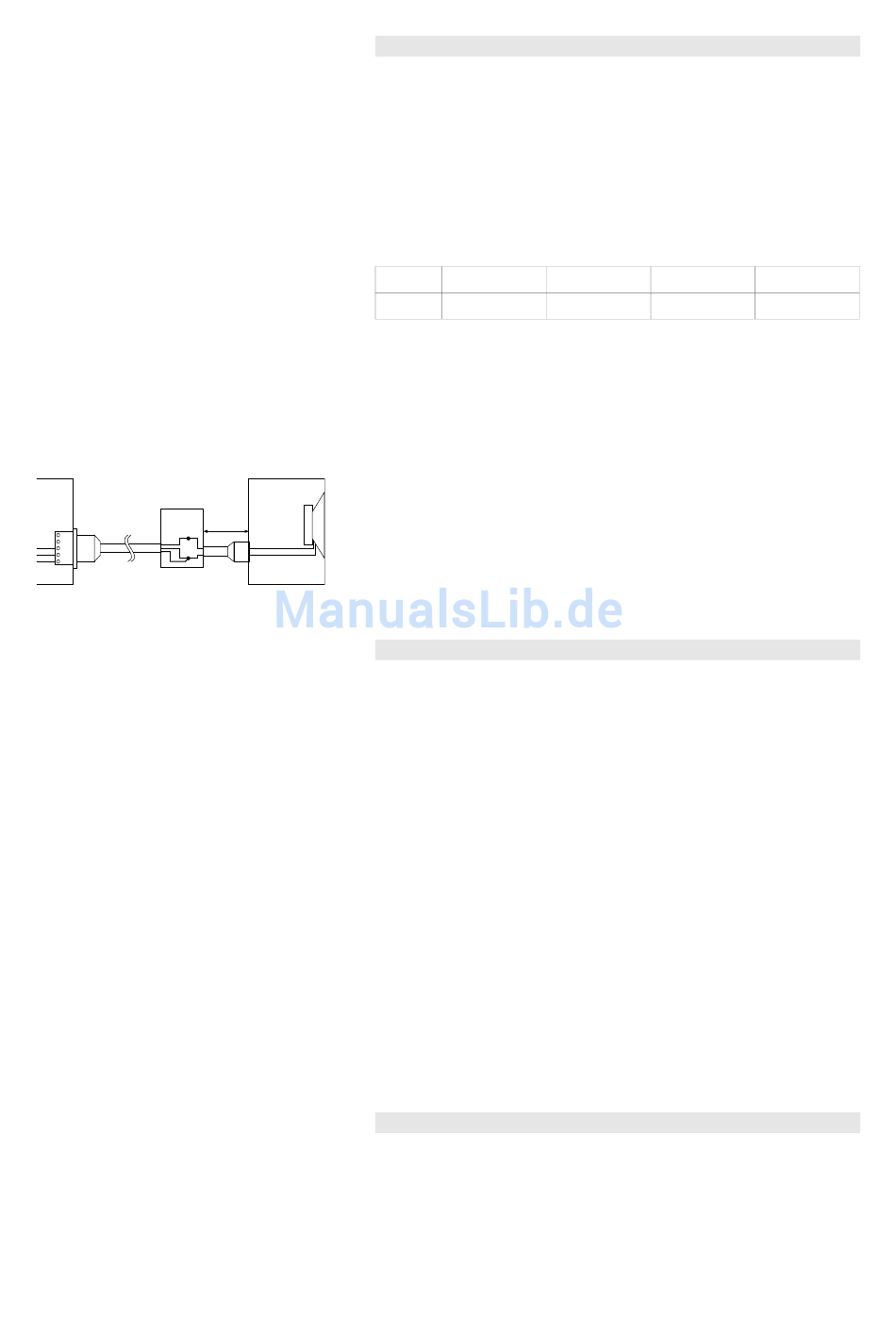

Anschluss von D12 EP5-Ausgängen an fest installierten
Lautsprechern (SenseDrive)
Soll SenseDrive verfügbar sein, müssen D12 Verstärker mit EP5
Anschlüssen verwendet werden.
Im "Mix Top/Sub"-Betrieb müssen Subwoofer mit dem Ausgang B des
D12 verbunden werden.
SenseDrive ist bei NL4- bzw. Festanschlüssen (PG) nicht direkt am Laut-
sprecher verfügbar. Der Anschluss der Sense-Leitung (Pin 5) an der
2-wire cable
NL4 /
(max. 3 m /10 ft)
negativen Signalleitung (Pin 4) muss aber nicht zwingend im Laut-
PG
+
sprecher erfolgen sondern kann auch außerhalb, am nächstgelegenen
–
Verbindungspunkt zum Lautsprecher (z. B. Anschlusskasten) vorgenom-
men werden. Für eine uneingeschränkte SenseDrive-Funktion sollte die
Verbindung aber nicht weiter als 3 m entfernt erfolgen.
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup C7-SUB.
Für den D12 Verstärker steht das Setup im "Dual Channel" und "Mix
TOP/SUB" Modus zur Verfügung.
An einem D6 oder D12 können bis zu zwei Ci-SUB Lautsprecher je
Verstärkerkanal betrieben werden.
Am D12 können in Anwendungen mit geringen Pegelanforderungen
und geringer Umgebungstemperatur bis zu drei Lautsprecher je Kanal
betrieben werden.
Controller-Einstellungen
Zur akustischen Anpassung steht die 100 Hz-Funktion zur Verfügung.
100 Hz-Schaltung
Im 100 Hz-Modus wird die obere Grenzfrequenz des Systems von
140 Hz auf 100 Hz herabgesetzt. Damit kann der Ci-SUB als Bass-
ergänzung zu Topteilen im Fullrange-Betrieb (also ohne CUT) eingesetzt
werden.
Diese Schaltung kann ebenfalls bei Topteilen im CUT-Modus eingesetzt
werden, um störende Raumresonanzen - häufig im 125 Hz Band zu
finden - zu kompensieren.
Betrieb mit E-PAC (ab E-PAC Version 3 mit Display)
Wählen Sie das Controller-Setup C7-SUB. Mit dem E-PAC kann ein
Ci-SUB Lautsprecher betrieben werden.
Zusätzlich steht die 100 Hz-Funktion zur Verfügung. Die Eigenschaften
sind unter "Betrieb mit D6 oder D12 - Controller-Einstellungen"
beschrieben.
(2.1 DE)
H-07-RN-F 2 x 2.5 mm
NL4
1+
PG
2
1–
2+
Braun (+)
Seite 5 von 8
2–
Blau (–)
