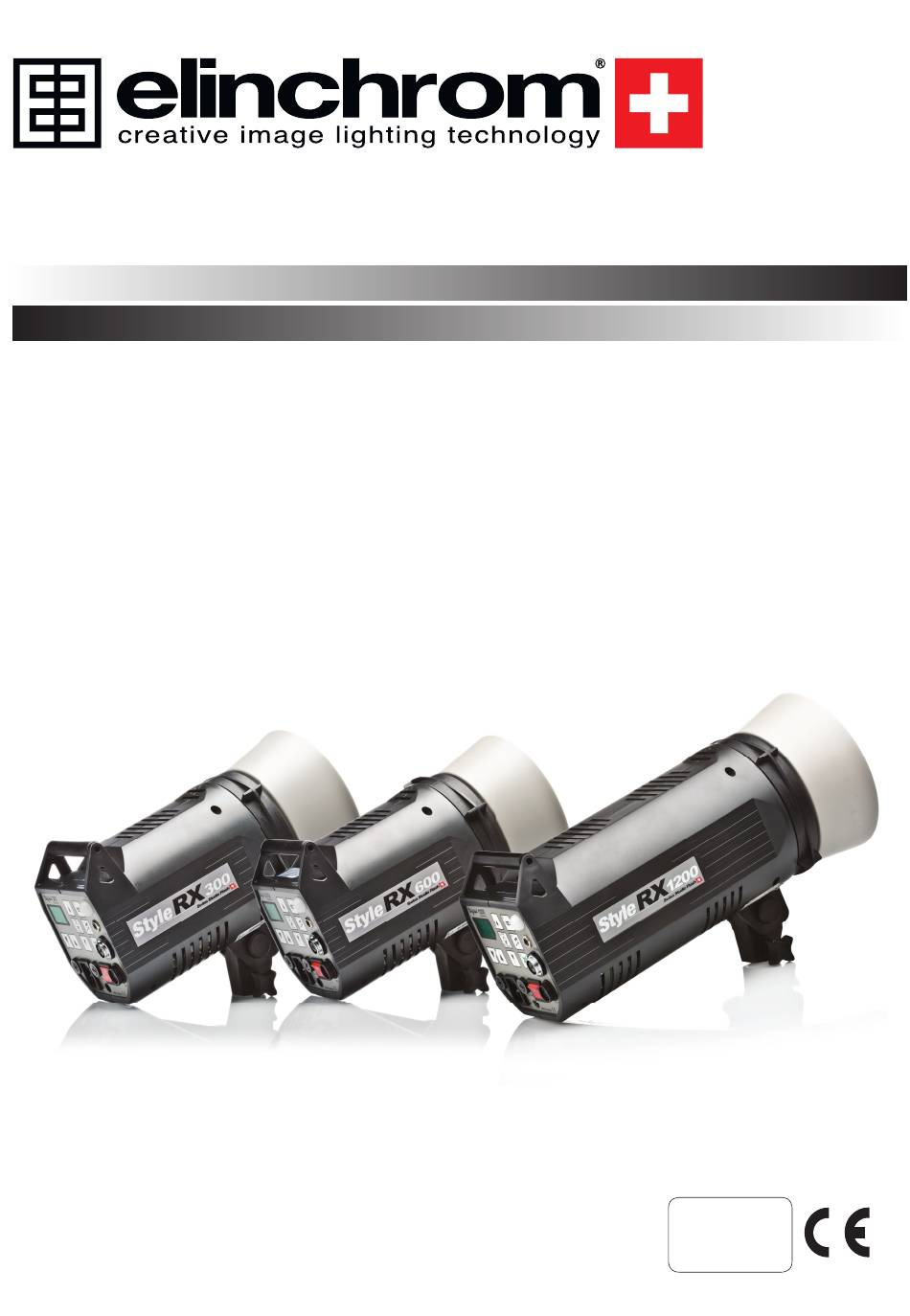

Gebrauchsanleitung
Style RX 300
Version 230V - 20625
120V - 20725
Canada 120V - 20725.1VS
Elinchrom S.A. Style RX 01.03.2010 DE (73247) Printed in Switzerland
Style RX 600
Version 230V - 20626
120V - 20726
Canada 120V - 20726.1VS Canada 120V - 20727.1VS
Style RX 1200
Version 230V - 20627
120V - 20727
Deutsch
Werbung
Inhaltszusammenfassung für Elinchrom Style RX 300
- Seite 1 Version 230V - 20626 Version 230V - 20627 120V - 20725 120V - 20726 120V - 20727 Canada 120V - 20725.1VS Canada 120V - 20726.1VS Canada 120V - 20727.1VS Deutsch Elinchrom S.A. Style RX 01.03.2010 DE (73247) Printed in Switzerland...
- Seite 2 Digitales Display / Anschlüsse Stromanschluss und Sicherungen Einstelllampe (Pilotlicht) Digitales Display, Fotozelle Synchronisation, Funkfernauslösung Akustisches Signal Fehlerbehebung 7, 10 Ersetzen Blitzröhre Technische Daten Elinchrom Zubehör Garantie Bemerkung: Die in der Gebrauchsanleitung enthaltenen Werte können durch Bauelementetoleranzen schwanken. Aenderungen vorbehalten. Keine Haftung für Druckfehler.
- Seite 3 - Consult the dealer or an experienced radio/TV technician for help. Elinchrom S.A. is not responsible for any radio or television interference caused by unauthorised modifications of this equipement or the substitution or attachment of connecting cables and equipement other than those specified by Elinchrom S.A.
- Seite 4 Fax: +41 21 637 26 81 Wir, Elinchrom S.A., erklären hiermit unter unseren Marktnamen, dass die Geräte mit den genannten Modellnummern nach den einschlägigen EWG, DIN, IEC und FCC Normen geprüft und getestet wurden und allen Vorschriften entsprechen. Alle notwendigen Prüfungen werden durchgeführt um die Einhaltung und Sicherheit auch während der Serienproduktion zu garantieren.
- Seite 5 • Blitzgeräte speichern elektrische Energie in Kondensatoren mit hoher Spannung. • Kondensatoren können explodieren während das Gerät benutzt wird. • Niemals defekte Blitzgeräte einschalten. • Das öffnen, modifizieren und reparieren der Blitzanlagen ist verboten. • Nur von Elinchrom autorisierte Werkstätten dürfen Reparaturen vornehmen.
- Seite 6 Vor dem Start Dieses Gerät ist mit dem speziellen verriegelbaren Bajonettring ausgestattet - wie alle anderen Kompaktgeräte und Lampenköpfe des Systems. Setzen Sie das Kompaktgerät auf ein Lampenstativ. Entfernen Sie die Schutzkappe, indem Sie den Verriegelungsring (A) nach links drehen, die Schutzkappe ebenfalls nach links drehen (B) und nach vorn entnehmen.
- Seite 7 Digitales Display 14 15 Kontrollelemente 1.Netzeingang 12. Leistungserhöhung in 1/10 2.Hauptsicherung (träge Sicherung) Blendenschritten 3.Hauptschalter Ein - Aus beleuchtet 13. Einstellichttaster (individuell, proportional 4.Einstellichtsicherung (flinke Sicherung) oder aus) 5.Testtaste mit LED Indikator Einstelllicht. 6.Synchroneingang für 3,5 mm Jack und EL Einstelllicht.
- Seite 8 • Style 1200RX : 8 AT Bemerkung: Gerät ausschalten, Netzkabel entfernen, Sicherungshalter um 30° gegen den Uhrzeigersinn drehen. Falls die neue Sicherung auch durchbrennt, lassen Sie das Blitzgerät von Ihrer ELINCHROM- Vertretung überprüfen. Einstellicht - Sicherung Typ F (Größe 5 x 20 mm), 2,5 AF. (Artikel Nr. 19003) Achten Sie auf den vorgeschriebenen Wert und benutzen Sie einzig und allein eine Sicherung mit schneller Verschmelzung (Typ F).
- Seite 9 Taster für das Einstellicht Wählen Sie die gewünschte Funktion mit dem Taster (14). Die individuelle Leistung steht zur Verfügung in Position «Free», die Proportionalität zum Blitz ist gewährleistet in der Position «Prop». Die Tasten (13-15) erlauben eine individuelle Einstellung des Pilotichtes in 1/10 Blendenschritten.
- Seite 10 Leistungseinstellung für Blitz - und Einstellicht Das Display zeigt die aktuelle Blitzleistung an. Die Anzeige ist digitalisiert und kann in 1/10 Blendenstufen proportional zum Einstellicht mit den Tasten 11 und 12 eingestellt werden. Die +/- Taster 14 und 15 erlauben eine individuelle Regelung der Einstelllampe getrennt von der Blitzleistung von 1/1 bis 1/32.
- Seite 11 Sync www.elinchrom.com / Products / RX Multi Remote / EL-Skyport Synchronanschluss Buchse 6 (Jack 3,5 mm) ist für Elinchrom Kabel N°11074. Aus Sicherheitsgrün- Handauslösetaste den ist die Spannung am ELINCHROM Synchronsockel nur 5 Vdc. Vorsicht, eine Kabelverbindung von anderen Fabrikaten könnte Ihr Gerät beschädigen.
- Seite 12 8. Prüfen Sie das der Zündkontakt die Blitzröhre umschliesst und befestigen Sie die Sicherungsfeder. Diese hält die Blitzröhre in Position und verhindert das herausfallen 9. Das Gerät anschliessen und testen. Ersatzblitzröhre für Style RX 300 / 600 Artikel: 24029 Ersatzblitzröhre für Style RX 1200 Artikel: 24068 Kontaktbuchsen Blitzröhre herausziehen...
- Seite 13 • Zwei Schirmhalterungen, an allen Style-Blitzleuchten. • Ein akustisches Kontrollsignal für die Blitzbereitschaft • Netzspannungskabel. • Synchronkabel. • Schutzkappe. • Absolute und uneingeschränkte Kompatibilität mit dem gesamten Elinchrom System. • Sehr kurzer Ladezyklus. • Sehr kurze Blitzdauer. Technische Daten 300RX...
- Seite 15 Dieses ELINCHROM Produkt wird durch den Verkäufer des Gerätes kostenlos repariert, falls sich innerhalb von 24 Monaten ab Verkaufsdatum durch Fabrikations oder Materialfehler verursachte Mängel auftreten, senden Sie das Gerät sofort an den zuständigen Händler oder Elinchrom Vertreter. Der Garantieanspruch entfällt, wenn das Gerät unsachgemäss behandelt oder durch unberchtigte Personen demontiert, umgebaut oder repariert wurde.
