Hardware Guide
1
2
3
4

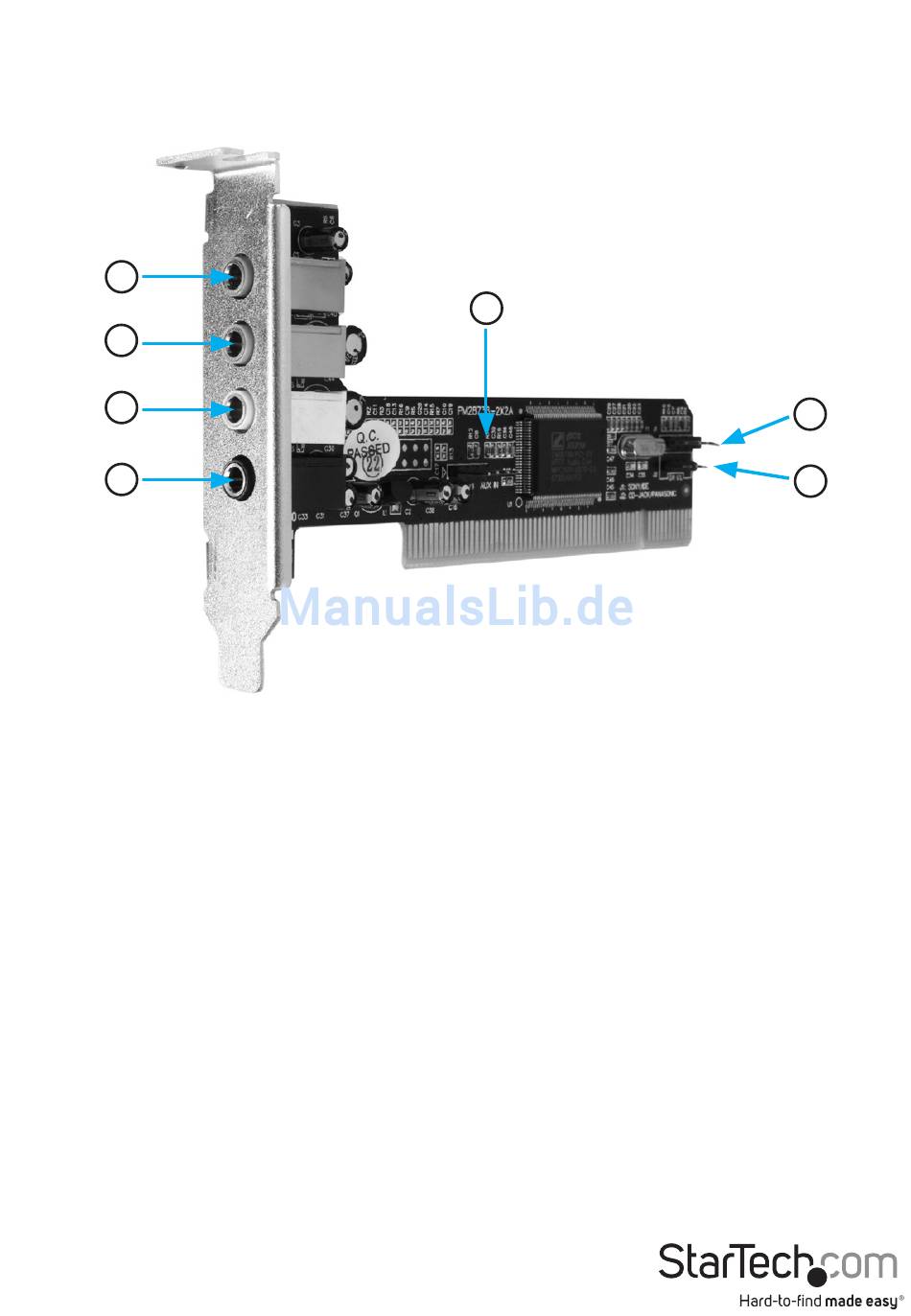

1. Line In (blau) – Line-In Verbindung zum Stereo-Audioausgang
2. Mic In (pink) – Verbindung zum Mikrofon (Mono)
3. Front-Speaker (grün) – Ausgang zu den Lautsprechern mit Verstärker für Kopfhörer
oder Audio-Eingang der Stereoanlage
4. Rear-Speaker (schwarz) – Verbindung zu den hinteren Lautsprechern, während der
Vierkanal-Lautsprecher-Modus aktiviert ist. Zusätzlich zu den Rückwand-Buchsen,
hat diese 4-Kanal-Soundkarte folgende interne Anschlüsse:
5. Aux-in
6. Analog CD/IN-Port (Signale: L-G-G-R)
7. Analog CD/IN-Port (Signale: G-R-G-L)
Bedienungsanleitung
5
2
6
7
