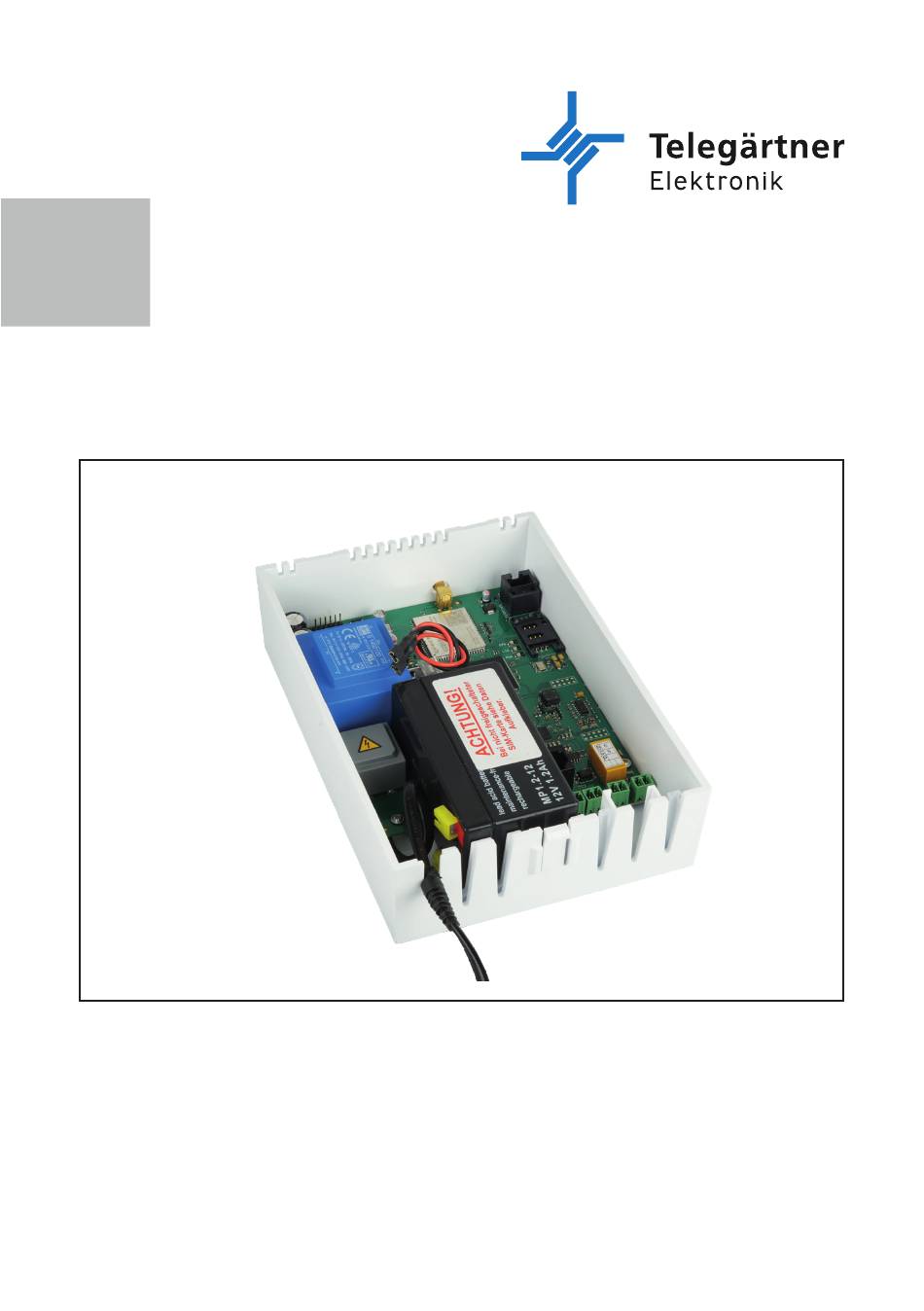

- Seite 1 IPG 141 IPG141 Montage- und Gebrauchsanleitung...
- Seite 2 WICHTIGE SICHERHEITSHINWEISE Diese Anleitung beinhaltet wichtige Anweisungen, die bei der Montage und Konfiguration des Geräts unbedingt zu beachten sind. Bitte lesen Sie alle Anweisungen aufmerksam durch bevor Sie mit den Arbeiten beginnen und bewahren Sie diese Anleitung für spätere Arbeiten beim Gerät auf. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden am Gerät und an anderen Einrichtungen vermeiden.
- Seite 3 Inhaltsverzeichnis Aufbau und Funktion Allgemein Lieferumfang Bestimmungsgemäßer Gebrauch Produktmerkmale Gerätebeschreibung Anschlüsse Status Leuchtdioden Blei-Gel-Akku Montage Wahl des Montageorts Bohrzeichnung / Gehäuseabmessungen Inbetriebnahme Konfiguration Allgemeines Konfiguration über SMS Befehle Betrieb und Wartung Aufbau einer Sprechverbindung zwischen Maschinenraum und Aufzugskabine Austauschen des Blei-Gel-Akkus Recycling des gebrauchten Akkus Sicherheitshinweise für die Mobilfunkeinrichtung Technische Daten...
- Seite 4 1. Aufbau und Funktion Allgemein Vielen Dank, dass Sie sich für unser IP-Gateway IPG 141, nachfolgend IPG genannt, entschie- den haben. Das IPG erlaubt Ihnen den zukunftssicheren Betrieb von analogen Notrufgeräten über das 4G Netz. Für Sprachverbindungen kommt die VoLTE Technologie (= Voice over LTE) zum Einsatz. Ein Vorteil der VoLTE Technologie ist unter anderem die optimierte Sprachqualität, der schnellere Verbindungsaufbau und die Möglichkeit Sprach und Datenverbindungen parallel zu unterstützen.
- Seite 5 2. Gerätebeschreibung Anschlüsse Netzzuleitung Blei-Gel-Akku Anschluss MRT Das IPG verfügt über einen integrierten Maschinenraum-Sprechadapter (MSA). Es entfällt somit die Montage eines separaten MSA. Es muss lediglich ein Maschinenraumtelefon installiert werden, welches entweder an die Klemmen MRT oder die entsprechende RJ12 Buchse angeschlossen wird. Die Polung am a/b-Port „MRT“...
- Seite 6 Anschluss OUT 1 Der Ausgang dient zur Meldung einer Störung des IPG an eine externe Meldeeinheit. Damit könnte z.B. ein Aufzug stillgelegt werden, wenn durch einen Ausfall des 4G Netzes der Aufzugnotruf nicht mehr gewährleistet ist. Der Alarm-Ausgang ist als potenzialfreier Schaltkontakt ausgeführt und kann in den Be- triebsarten Öffner (NC) oder Schließer (NO) betrieben werden.
- Seite 7 2.2.3 Leuchtdiode LTE Zeigt den Status der Mobilfunkverbindung an. Zustand LED Beschreibung Das LTE-Modul ist außer Betrieb. leuchtet rot Das IPG ist nicht in das 4G Netz eingebucht. blitzt rot Das IPG ist in das Mobilfunknetz eingebucht, eine Datenverbindung ist nicht aufgebaut.
- Seite 8 Genauere Informationen über den Akkuzustand erhalten Sie entweder über das per Program- miergerät PRG 100 zugängliche Menü „Info » System » Akku“, oder über eine SMS an das IPG mit dem Befehl „BATTERY?“. Zum Schutz einer Tiefentladung des Akkus wird das IPG automatisch, wenn sich der Akku auf 9,6V entladen hat, abgeschaltet.
- Seite 9 Inbetriebnahme • Gerät an die Wand montieren Montieren Sie das Gerät mit den mitgelieferten Schrauben und Dübeln an die Wand. Beachten Sie dazu die Hinweise aus Kapitel 3.1 und 3.2. • SIM Karte einlegen Sollte sich noch keine SIM Karte im Kartenhalter befinden, empfehlen wir die Verwendung der von Telegärtner Elektronik vermittelten SIM Karte.
- Seite 10 • Bewertung der Signalstärke Die Signalqualität wird in der Antwort SMS als dBm Wert und grafisch mittels „OOOOO“ Symbole angezeigt. Die Anzahl der Symbole entspricht der Balkenanzeige am Mobiltele- fon. „OO---“ = zwei Balken, „OOOOO“ = 5 Balken / voller Empfang). •...
- Seite 11 4. Konfiguration Allgemeines Das IPG lässt sich auf vier verschiedene Arten konfigurieren: Konfiguration über SMS-Befehle Konfiguration über das Programmiergerät PRG 100 Konfiguration über Programmiersoftware PRS und Programmierkabel PRK Konfiguration über das Webinterface Stellen Sie vor der Konfiguration des IPGs sicher, dass alle im Kapitel Montage beschriebenen Schritte durchgeführt wurden.
- Seite 12 Befehl Beschreibung Dieser Befehl erzeugt eine SMS mit dem Namen des Pro- PIN=«Eingabe PIN» VERSION? dukts, der Firmwareversion des Mikrocontrollers (MCU), der Version des Bootloaders, der ID der MCU, der Hard- warerevision und der Firmwareversion des LTE-Moduls. Beispielantwort: IPG 141 A MCU: 0.21.117 TG MCU Boot: 0.05.009 MCU ID: AMZZGM4DIOKRB4AEUABP...
- Seite 13 Befehl Beschreibung PIN=«Eingabe PIN» Der Zugriff auf das Webinterface über die LTE Verbin- dung ist standardmäßig blockiert. HTTPoLTE!«Eingabe Zeit in Sek.» Man kann per SMS den Zugriff für eine bestimmte Zeit freischalten. Wird der Befehl HTTPoLTE! ohne Parameter eingegeben, wird der Webzugriff mit einer Standardzeit frei geschaltet, die im Webinterface unter den Konfigurationsparametern eingestellt werden kann.
- Seite 14 Befehl Beschreibung PIN=«Eingabe PIN» Eingabe der Objektkennung und welche Ereignisse eine MSG=«Kennung,Batterie,Netz, Alarm SMS auslösen. Bei diesem Befehl müssen immer NRT,Alarm,Gateway, PPP» alle Parameter angegeben werden. Kennung: Muss eine Zeichenkette von 0 bis 16 Zeichen sein. Es dürfen keine Sonderzeichen, Umlaute oder Satzzeichen enthalten sein.
- Seite 15 5. Betrieb und Wartung Aufbau einer Sprechverbindung zwischen Maschinenraum und Aufzugskabine • Telefon abheben • NRT wird automatisch gerufen • NRT meldet sich, je nachdem ob im Einzelbetrieb, Master/Slave - Betrieb oder Mehrgeräte- Betrieb, mit einem Piepton oder einer Nachwahlaufforderung •...
- Seite 16 Recycling des gebrauchten Akkus Wenden Sie sich wegen Informationen über die ordnungsgemäße Entsorgung des gebrauchten Akkus an Ihr Amt für Abfallwirtschaft oder Ihre Sondermüllberatungsstelle. ACHTUNG Den Akku nicht in einem Feuer entsorgen. Akkus oder Batterien können explodie- ren. Eine ordnungsgemäße Entsorgung des Akkus ist erforderlich. Lesen Sie hier- für Ihre örtlichen Entsorgungsbestimmungen.
- Seite 17 6. Technische Daten Mobilfunk: Technologie Frequenzband B1 / B3 / B5 / B7 / B8 / B20 Antennenanschluss Analog-Interface NRT & MRT: Speisespannung 48 V Wahlverfahren Ruffrequenz 25 Hz Akku: Nennspannung 12 V Kapazität 1,2 Ah Blei-Gel, wartungsfrei Abmessungen (mit Anschluss) 97 x 43 x 53 mm Artikelnummer Ersatzakku 601478...
- Seite 18 7. Rechtliche Hinweise Allgemeine Bemerkungen über unsere Produkte und über diese Anleitung • Wir behalten uns das Recht vor, Änderungen die dem technischen Fortschritt dieses Pro- dukts dienen, ohne vorhergehende Ankündigung durchzuführen. Auf Grund der stetigen Weiterentwicklung können Fotos oder Abbildungen in dieser Bedienungsanleitung vom gelieferten Produkt abweichen.
- Seite 20 Urheberrecht Für diese Dokumentation behalten wir uns alle Rechte vor; dies gilt insbesondere für den Fall der Patentierung oder Gebrauchsmustereintragung. Weder die gesamte Dokumentation noch Teile aus ihr dürfen manuell oder auf sonstige Weise ohne unsere ausdrückliche schriftliche Geneh- migung verändert oder in eine beliebige Sprache oder Computersprache jedweder Form mit jeglichen Mitteln übersetzt werden.
