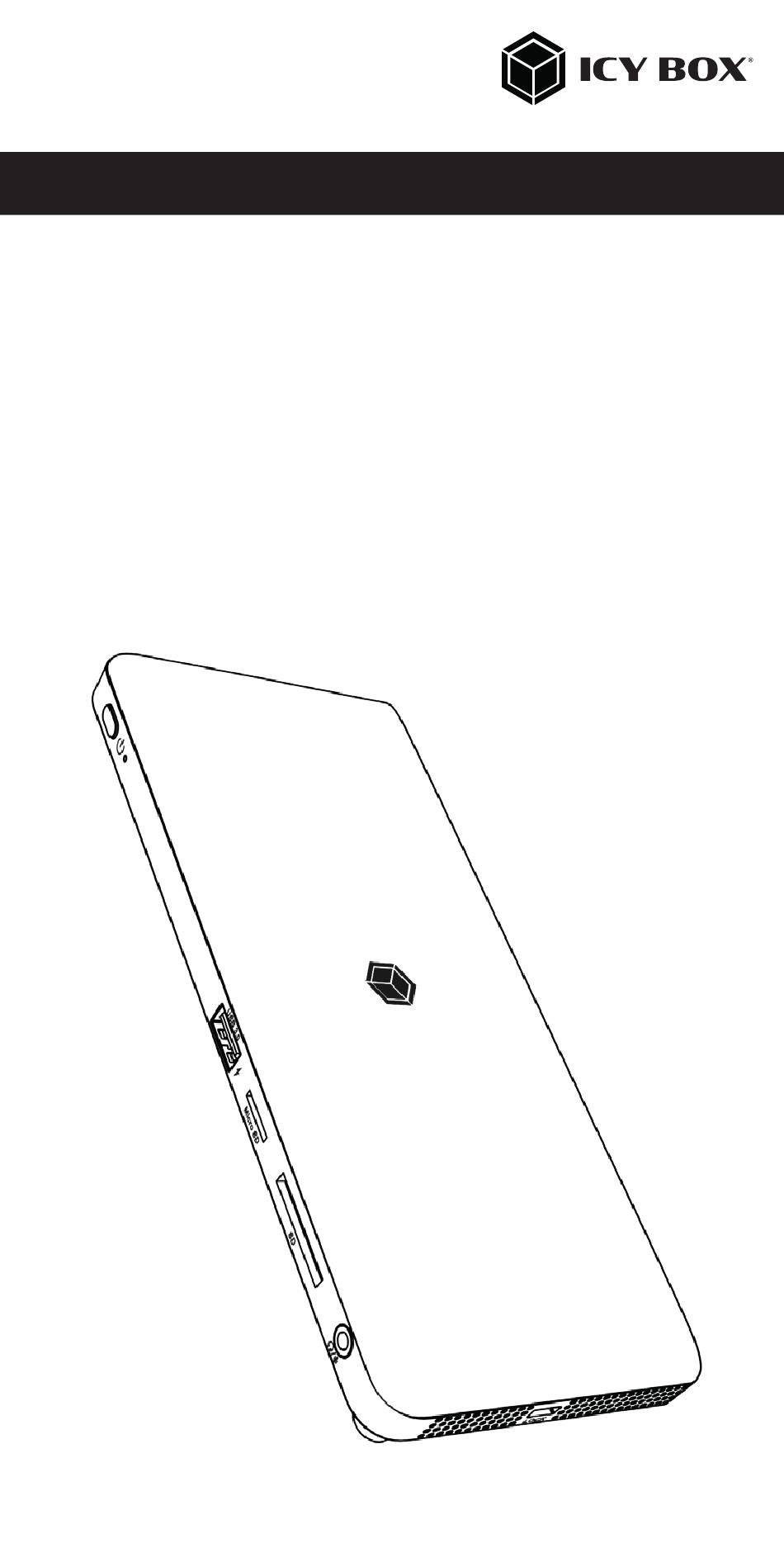

- Seite 1 Manual IB-DK2416-C USB Type-C Notebook DockingStation ® Handbuch IB-DK2416-C USB Type-C Notebook DockingStation ®...
-
Seite 2: Warning Levels
Manual IB-DK2416-C Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Seite 3 If you have any questions, please do not hesitate to contact our support at support@raidsonic.de or visit our website at www.icybox.de.
-
Seite 4: Gefahren Während Montage (Wenn Vorgesehen) Scharfkantige Bauteile
Handbuch IB-DK2416-C Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. warnt vor einer unmittelbar gefährlichen Situation, die GEFAHR zum Tod oder zu schweren Verletzungen führen wird. - Seite 5 Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent- sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde. Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de oder besuchen Sie unsere Internetseite www.icybox.de.
-
Seite 6: Package Content
Manual IB-DK2416-C Package content 1x IB-DK2416-C, 1x external power supply, 1x EU power cable, 1x USB Type-C ® to Type-C cable, 1x VESA mount (75x75, 100x100), 6x screw, 1x screw driver, ® 1x manual View Power button LED for power (blue) USB 3.2 Gen 1 Type-A interface, data transfer rates up to 5 Gbit/s and 5 V/2.1 A charging support microSD 3.0 (UHS-I) card reader, data transfer rates up to 100 MB/s... - Seite 7 Manual IB-DK2416-C USB version information Legacy USB standards Current USB standards Data transfer rate USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s USB 3.1 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s = USB 3.2 Gen 1x2 = 20 Gbit/s...
- Seite 8 Manual IB-DK2416-C Starting up Plug in the external power supply...
- Seite 9 Manual IB-DK2416-C Connect the USB Type-C to Type-C cable to the USB Type-C host ® ® ® interface of the dock. Connect the USB Type-C to Type-C cable to the supported USB Type-C ® ® ® interface of your computer. Connect your devices to the corresponding interfaces of the dock.
- Seite 10 Manual IB-DK2416-C Switch on the device Power button function To power ON: Briefly press the ON/OFF button to switch on the unit. Both, the DockingStation and your connected notebook should now be powered and the DockingStation‘s blue power LED will light up. To power OFF: Briefly press the ON/OFF button to switch off the unit.
- Seite 11 Manual IB-DK2416-C b. Now attach the assembled unit directly to the VESA mount of a supported monitor (75x75 or 100x100) using the four M4x12 mm screws supplied. c. If you are using a monitor arm, position the unit between the VESA mount of the monitor and the VESA mount of the monitor arm as shown below and secure it with the four M4x12 mm screws provided.
- Seite 12 Manual IB-DK2416-C Select the orientation as required: upwards, downwards or to the side. Use of memory card slots SD card (UHS-I) Insert the SD card into the SD card slot with the bevelled corner first. The golden PINs of the card must show downwards. microSD card (UHS-I) Insert the microSD card into the microSD card slot with the bevelled corner first.
- Seite 13 Manual IB-DK2416-C Configure a display device Please set up your display settings according to your operating system and requirements. For detailed information refer to the corresponding operation manual and descripti- on of your operating system. Note: Video output capabilities are dependent on the video graphics card and hardware specifications of your connected host computer.
-
Seite 14: Display Configuration
Manual IB-DK2416-C Windows display configuration ® NOTE: The screenshots might vary slightly with the operating system. Extended monitor application under MST technology (MultiStreamTrans- port protocol) Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or to the setting of the primary display. - Seite 15 Manual IB-DK2416-C - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Seite 16 Manual IB-DK2416-C Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol. - Click on Display resolution - Choose the right resolution from the drop-down menu.
- Seite 17 Manual IB-DK2416-C 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Seite 18 Manual IB-DK2416-C A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Seite 19 Manual IB-DK2416-C macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Seite 20 Manual IB-DK2416-C - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Seite 21 Manual IB-DK2416-C Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
-
Seite 22: Verpackungsinhalt
Handbuch IB-DK2416-C Verpackungsinhalt 1x IB-DK2416-C, 1x externes Netzteil, 1x EU Stromkabel, USB Type-C ® Type-C Kabel, 1x VESA Montagewinkel (75x75, 100x100), 6x Schraube, ® 1x Schraubendreher, 1x Handbuch Ansicht Einschalttaste LED für Betrieb (blau) USB 3.2 Gen 1 Type-A Schnittstelle, Datenübertragungsraten bis zu 5 Gbit/s und BC1.2 (5 V/2,1 A) Ladeport microSD 3.0 (UHS-I) Kartenleser mit bis zu 100 MB/s SD 3.0 (UHS-I) Kartenleser mit bis zu 100 MB/s... -
Seite 23: Usb Versionshinweis
Handbuch IB-DK2416-C USB Versionshinweis Bisherige USB Standards Aktuelle USB Standards Datenübertragungsrate USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s USB 3.1 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s = USB 3.2 Gen 1x2 = 20 Gbit/s USB 3.2 (Gen 1x2) - Seite 24 Handbuch IB-DK2416-C Inbetriebnahme Verbinden Sie das externe Netzteil...
- Seite 25 Handbuch IB-DK2416-C Schließen Sie das USB Type-C zu Type-C Kabel an den USB Type-C ® ® ® Hostanschluss Ihres Docks an. Schließen Sie das USB Type-C zu Type-C Kabel an die unterstützte USB ® ® Type-C Schnittstelle Ihres Computers an. ®...
-
Seite 26: Funktion Der Ein/Aus Taste
Handbuch IB-DK2416-C Schalten Sie das Gerät ein Funktion der Ein/Aus Taste Zum Einschalten: Drücken Sie kurz die Ein/Aus Taste, um das Gerät einzuschalten. Sowohl die DockingStation als auch das angeschlossene Notebook sollten jetzt mit Strom versorgt werden und die Betriebs-LED sollte blau leuchten. Zum Ausschalten: Drücken Sie kurz die Ein/Aus Taste, um das Gerät auszuschalten. - Seite 27 Handbuch IB-DK2416-C b. Befestigen Sie nun die zusammengebaute Einheit mit den vier mitgelieferten M4x12 mm Schrauben direkt an der VESA-Halterung eines unterstützten Monitors (75x75 oder 100x100). c. Wenn Sie einen Monitorarm verwenden, positionieren Sie das Gerät wie unten gezeigt zwischen der VESA-Halterung des Monitors und der VESA-Halterung des Monitorarms und befestigen Sie es mit den vier mitgelieferten M4x12 mm Schrauben.
- Seite 28 Handbuch IB-DK2416-C Wählen Sie die Ausrichtung der DockingStation je nach Ihren Bedürfnissen: nach oben, nach unten oder zur Seite. Verwendung von Speicherkarten SD Karte (UHS-I) Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Karten- schacht. Die goldenen Kontaktpunkte zeigen dabei nach unten. microSD Karte (UHS-I) Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht.
-
Seite 29: Monitoreinrichtung
Handbuch IB-DK2416-C Monitoreinrichtung Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibun- gen Ihres Betriebssystems. Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkar- te und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen. -
Seite 30: Konfiguration Der Anzeigeeinheiten
Handbuch IB-DK2416-C Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll) Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden. - Seite 31 Handbuch IB-DK2416-C - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
-
Seite 32: Standard Anzeigeeinstellungen
Handbuch IB-DK2416-C Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus. - Seite 33 Handbuch IB-DK2416-C 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen...
- Seite 34 Handbuch IB-DK2416-C Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 35 Handbuch IB-DK2416-C macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Seite 36 Handbuch IB-DK2416-C - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
-
Seite 37: Erweiterte Anzeigeeinstellungen
Handbuch IB-DK2416-C Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor. - Seite 38 The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/ or design of the above-mentioned product without prior notice. The diagrams contained in this manual may also not fully represent the product that you are using and are there for illustration purposes only.
