Verwandte Anleitungen für KECES S4
Inhaltszusammenfassung für KECES S4

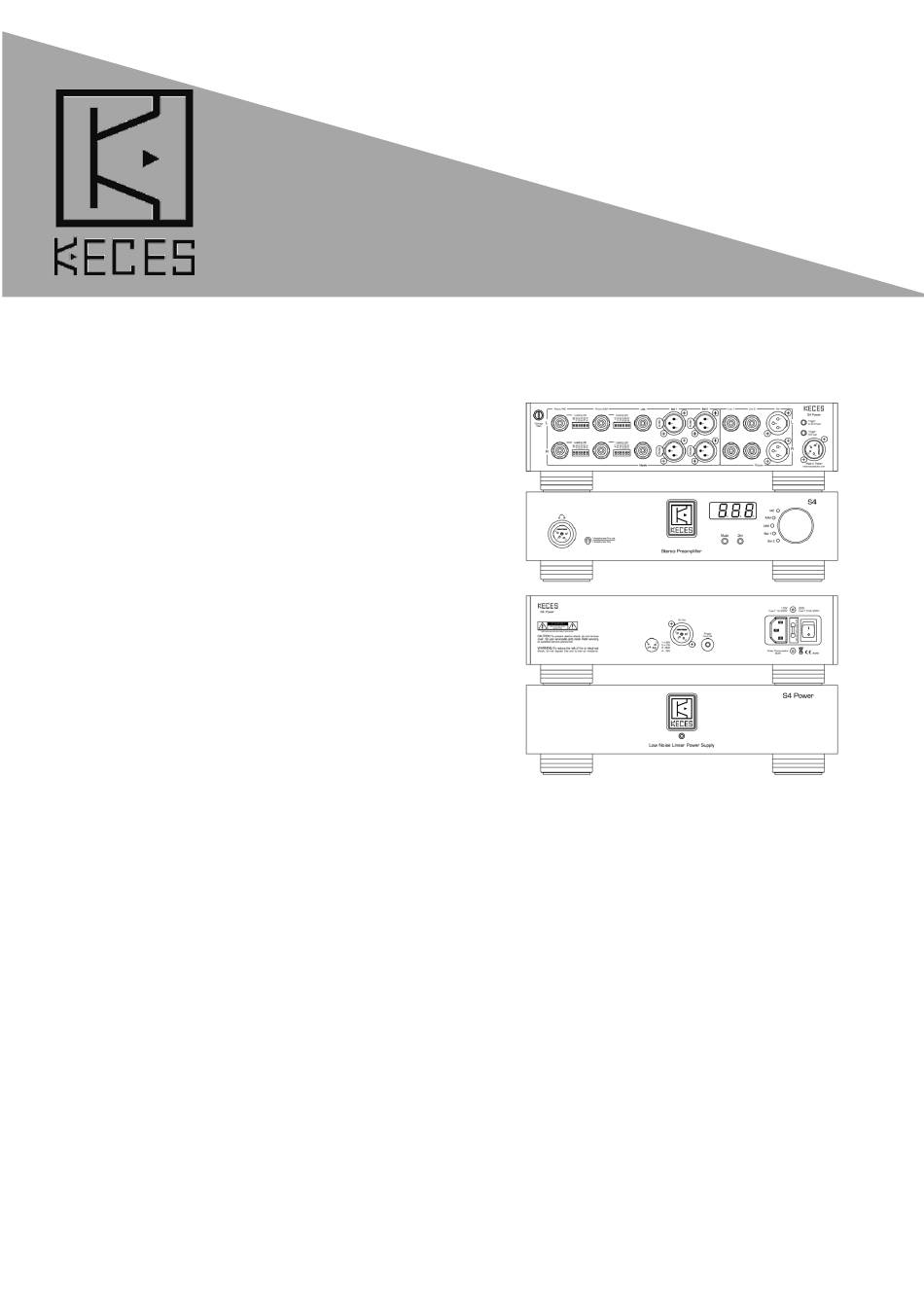

- Seite 1 Stereo Preamplifier USER MANUAL...
- Seite 5 Warning 1. Installation and service should be performed only by qualified and experienced technicians and comply with all local codes and rules to maintain your warranty. 2. To reduce the risk of fire or electric shock, do not expose the product to rain or moisture.
- Seite 6 FCC Compliance Statement Information to the user: This unit has been tested and found to comply with the limits for FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Seite 7 The manufacturer declares that the unit supplied with this guide is compliant with the essential protection requirements of EMC (2014/30/EU) Directive and General Product Safety (2014/35/EU) Directive. Pack Contents 1. KECES S4 Preamplifier 2. KECES S4 Power 3. KECES Remote 4. AC Power Cable 5. DC Power Cable 6.
- Seite 8 Please save and store both the inner and outer cartons and, most especially, the foam packing inserts to protect the S4 if you have to move it or ship it. You may wish to flatten the cardboard cartons to save room in storage after cutting the taped seams on the bottom flaps.
- Seite 9 Brazil, AC voltages differ by region. Most other countries require setting it to 230V. With the 230V setting the S4 can operate safely with AC line voltages between 220-250V. If the AC Voltage Selector is changed the rear panel fuse value must also be changed.
- Seite 10 Interface...
- Seite 11 Inserting or removing an input or output cable while the S4 is turned on can result in a blast of sound that can damage your loudspeakers. Make sure there is no strain or tension on any cables that could cause them to pull loose.
- Seite 12 Front Panel Operation Knob Push 3 seconds to turn on/off the S4. When the S4 is turned on the S4 Power LED will change from Red to Blue. Short push it to select input channel. Spin to change the volume.
- Seite 13 Specifications Input MM/MC*1, Optical*1, RCA*1, XLR*2 MC: 56/100/220/470/47K, MM: 47K, Opt: more than 10K Input Impedance RCA/XLR:170K Output RCA*2, XLR*1, Headphone XLR-4pin MM<0.02%, MC<0.05%, OPT<0.04% Total harmonic distortion (THD+N) RCA<0.0015%, XLR<0.0015% MM:78dB A-Weighted, MC: 70dB A-weighted, Optical: 75dB A-weighted S/N R: RCA: 110db A-weighted, XLR: 110dB A-weighted MM:52dB, MC:72dB, Opt:32dB...
- Seite 14 S4 產品使用手冊 中文版...
- Seite 15 * AC/DC 電源線 12V 觸發連接線。兩端各有一個 3.5 毫米單聲道迷你插頭。 * 遙控器 當您打開 的包裝時，請檢查是否有損壞，如果發現任何因運 輸過程造成之損壞，請立即連繫 KECES 經銷商。並請妥善留存 原始包裝與 產品、配件及保修卡。 - 注意 - 如需移動或裝運 S4，請妥善保存內外紙箱，以及 EPE 泡棉，以防 本體 之損壞。 安裝指南 以下準則，將有助您瞭解如何使用 S4，並延長產品之使用年限： * 將 S4 放置於平坦且穩固的桌面或平台。 * 您所使用的輸入和輸出電源線必須預留一定的長度；使您能夠將 S4 從機櫃中拉出以檢查或更改連接，以不造成線材鬆脫。 * 請勿將 S4 放在完全封閉的機櫃中。...
- Seite 16 在插入電源線前，請確認 S4 Power 底板上的 115V / 230V 電壓選擇開關是否為正 確的交流電壓。若開關切換至錯誤的交流電壓，會使機器產生嚴重損壞。 電壓設置為 115V 時，S4 可以在交流電壓介於 110-125V 時使用，適用於北美、墨 西哥和台灣。在某些國家/地區，如巴西，交流電壓會因地區而異。 其他大多數國家/地區都要求將其設置為 230V。電壓切換為 230V 時，S4 可以在 220-250V 之間的交流電壓下安全運作。 若切換交流電壓 ， 必須同時更換背面板的保險絲 。 S4 可以正常運作在 50Hz 或 60Hz AC 的環境下。 - 注意 - KECES 產品之保固範圍，不包含因交流電源電壓連接錯誤 而造成之損壞。 音頻連接 在安裝輸入或輸出信號線甚至 12V 觸發線前，請務必拔除電源線。若 S4 處於開機...
- Seite 17 外觀...
- Seite 18 前面板操作 旋鈕 當 S4 Power 電源開啟，按壓此選鈕三秒鐘後開、關機（S4 Powere 關機 LED 亮 紅燈，開機亮藍燈） 。切換輸入檔位，短按壓此選鈕做切換選擇。調整音量則旋轉 此選扭來改變音量大小。 Mute/Dim 按壓 Mute 時，此時音量數字會閃爍，代表進入靜音模式。隨意按下一顆按鈕或音 量調整及解除。 按壓 Dim 時，所有燈號顯示會關掉。隨意按下一顆按鈕或音量調整及解除。 Headphones+Pre out/Headphones Only Headphones+Pre 代表耳機和喇叭同時輸出聲音。 Headphones Only 代表只有耳機輸出聲音。 問題和補救措施 機器無法開啟 * 檢查 S4 到 S4 Power 的觸發線是否有接上。 * 檢查 S4 Power 後面板電源開關是否已打開以及交流電源是否在正確電壓。...
- Seite 19 規格 Input MM/MC*1, Optical*1, RCA*1, XLR*2 MC: 56/100/220/470/47K, MM: 47K, Input Impedance Opt: more than 10K RCA/XLR:220K Output RCA*2, XLR*1, Headphone XLR-4pin MM<0.02%, MC<0.05%, OPT<0.04% Total harmonic distortion (THD+N) RCA<0.0015%, XLR<0.0015% MM:78dB A-Weighted, MC: 70dB A-weighted, Optical: 75dB A-weighted S/N R: RCA: 110db A-weighted, XLR: 110dB A-weighted MM:52dB, MC:72dB, Opt:32dB...
- Seite 20 Stereo Vorverstärker mit Phonovorstufe Bedienungsanleitung...
- Seite 22 Warnung Das Gerät ist ausnahmslos nur in trockenen Innenräumen zu betreiben. • Niemals mit Feuchtigkeit in Verbindung bringen • Niemals das Gerät öffnen. STROMSCHLAGGEFAHR ! Dies ist nur Fachpersonal gestattet. • Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an.
- Seite 23 The manufacturer declares that the unit supplied with this guide is compliant with the essential protection requirements of EMC (2014/30/EU) Directive and General Product Safety (2014/35/EU) Directive. Verpackungsinhalt 1. KECES S4 Preamplifier/Vorstufe 2. KECES S4 Netzteil 3. KECES Fernbedienung 4. Netzkabel 5. DC - Kabel 6.
- Seite 24 Ferneinschaltung. Bitte melden Sie eventuelle Transportschäden sofort Ihrem Keces Fachhändler und bewahren Sie den Kaufbeleg sorgfältig auf. Anmerkung:: Bitte bewahren Sie den Karton auf, falls Sie umziehen oder den Keces S4 erneut sicher verschicken wollen. -------------------------------------------------------------------------------------------------------- Stellplatz Empfehlungen: Der Keces S4 ist einfacher zu benutzen und hat eine längere Lebendauer, wenn...
- Seite 25 Gerätes vor Inbetriebnahme. Stellen Sie sicher, vor der ersten Inbetriebnahme, dass dieser Schalter auf 230 Volt eingestellt ist! In der 230V Stellung des KECES S4 ist ein Betrieb zwischen 220 und 240 Volt und 50/60 Hertz sichergestellt. In 110 Volt Betriebsart ist eine andere...
- Seite 26 Anschlüsse Rückseite...
- Seite 27 Um Schaden an Ihren anderen Geräten zu vermeiden, schalten Sie den S4 immer vorher aus und ziehen Sie den Netzstecker, bevor Sie irgendwelche Anschlüsse verändern. Alle Kabel zu und von Ihrem KECES S4 sollten fest und nicht unter Spannung stehen. (Lieber etwas längere Verbindungskabel.) Audio Eingänge...
- Seite 28 • Stellen Sie sicher, dass der KECES S4 auf den richtigen Eingang geschaltet ist. Überhitzung: • entfernen sie alle Wärmequellen in direkter Nähe des S4. • stellen sicher das der Keces S4 frei steht, sorgen Sie für eine ungehinderte Luftzirkulation.
- Seite 29 Spezifikationen Eingang 1x MM/MC, 1x Optical, 1xRCA, 2x XLR MC: 56/100/220/470/47K, MM: 47K, Opt: mehr als 10K Eingangsimpedanz RCA/XLR:170K 2x RCA, 1x XLR, 1x Kopfhörer Ausgang XLR-4pin MM<0.02%, MC<0.05%, OPT<0.04% Total harmonic distortion (THD+N) RCA<0.0015%, XLR<0.0015% MM:78dB A-Weighted, MC: 70dB A-weighted, Optical: 75dB A-weighted S/N R: RCA: 110db A-weighted, XLR: 110dB...
- Seite 30 www.kecesaudio.com TEL:+88629011018...
