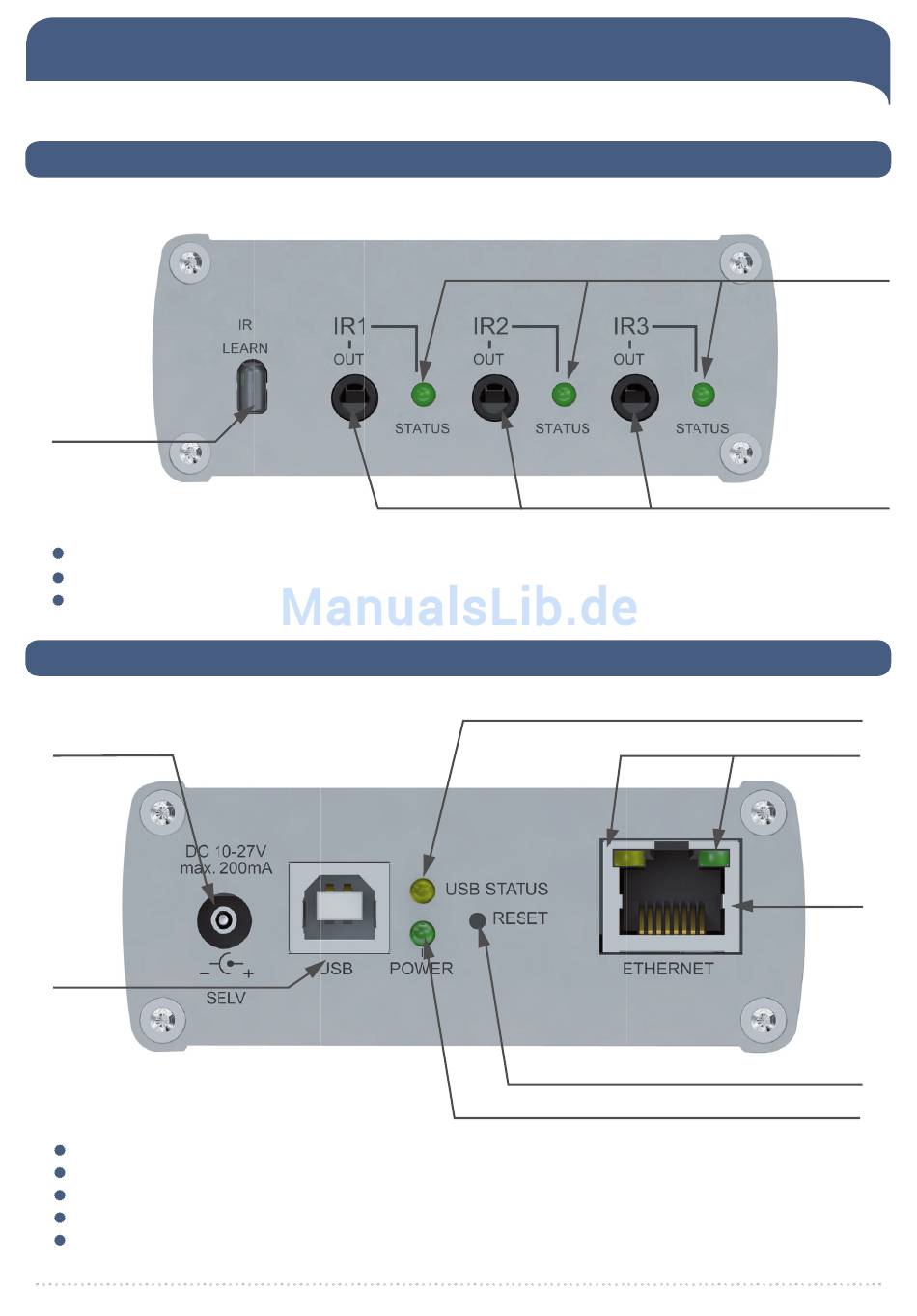

BESCHREIBUNG DER SMART IR BOX
Frontseite
IR
Empfänger
Grüner LED Status - Indikator der IR Übertragung
IR Empfänger – über den IR Empfänger können Sie Befehle der FB übernehmen
Ausgang für IRSender – Verbindung der IR Sender IR 1, IR 3.
Rückseite
Stromversorgung
10-27V/ 200mA
SELV
USB
konektor
Stromversorgung – Verbindung zu Adapter AC 230 V
USB Verbindung - USB Anwendungen und Service Schnittstelle
LED Indikation der Ethernet Kommunikation – LED blinkt bei Tastendruck in der Anwendung
Strom - Stromindikator
RESET – Gerät wird auf die Werkseinstellung zurückgesetzt
W W W . E L K O E P . D E
Grüne LED
RF STATUS
IR Ausgang
Gelbe USB Status LED
LED Ethernet Indikator
Kommunikation
Ethernet
Anschluss
RESET Taste
Grüne POWER LED
Indikator Spannungsversorgung
Sender
(RJ 45)
