Opus 560988 Installations- Und Bedienungsanleitung Seite 3

Jäger Direkt GmbH & Co. KG • Hochstraße 6 • 64385 Reichelsheim

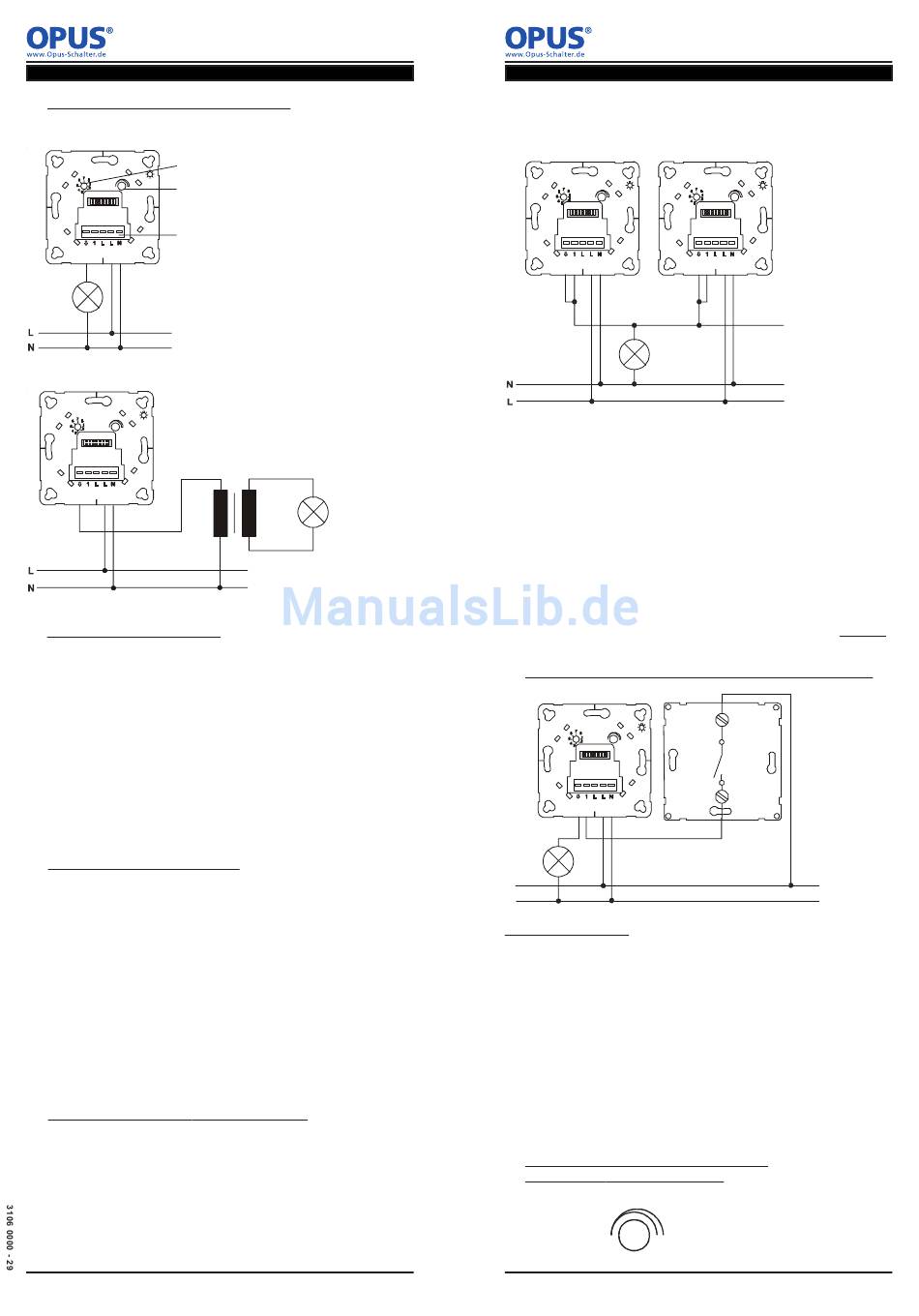

10. Beschreibung des UP-Einsatzes (Relais)
(a) UP-Einsatz (Relais) mit ohmscher Last
Funktionswahlschalter
Potentiometer
Anschlussklemmen
(b) UP-Einsatz (Relais) mit induktiver Last
11. Lasten UP-Einsatzes (Relais)
Es sollten keine unterschiedlichen Lasten verwendet werden, damit der Hellig-
keitswert in dem Beleuchtungszweig konstant bleibt, d.h. nur gleiche Transfor-
matoren parallelschalten. Bei konventionellen Transformatoren ist der sekun-
därseitige Leerlauf nicht erlaubt.
Der Transformator sollte mit Nennlast betrieben werden und darf auch nicht
durch einen Serienschalter schaltbar sein.
- Glühlampen
- Hochvolthalogenlampen 230 V
- magnetische Transformatoren
- elektronische Transformatoren
- ca. 3 EVG´s direkt schaltbar (Typenabhängig)
(Achtung!! EVG-Einschaltströme beachten!)
12. Technische UP-Einsatz (Relais)
Nennspannung ........................................................... 230V~ +6% -10% 50 Hz
Einschaltstrom ............................................................ max. 80 A / 20 ms
Leistung Glühlampe (ohmsche Last) ......................... 2300 W
Hochvolthalogenlampen ............................................. 1500 W
Leistung induktive Last ............................................... 600 VA
Leistung EVG-Last ..................................................... 3x58 W
Max. Leitungslänge der Nebenstellentaste ................ 50m
Schutzart ..................................................................... IP 20
Umgebungstemperaturbereich ................................... 0 bis +35°C
- verschiedene Betriebsarten über Drehschalter vorwählbar
- verschiedene LED Funktionen über Potentiometer einstellbar
- Nebenstellenanschluss möglich
- gespeicherte Schaltzeiten netzausfallsicher
13. Funktionswahlschalter UP-Einsatz (Relais)
(a) Stellung 1 - Bewegungsmelder
Potentiometer: Einstellung der Nebenstellenschaltdauer
Nebenstelleneingang: Ein Taster am Nebenstelleneingang bewirkt ein Einschalten
des Gerätes mit der Leuchtdauer, die mit dem Potentiometer des UP-Einsatzes
eingestellt wird. Die Leuchtdauer im Nebenstellenbetrieb beträgt 1-60 Minuten.
Falls beide Zeiten laufen (Bewegungsmelder u. Nebenstelle) wird der UP-Einsatz
durch die zuletzt abgelaufene Zeit ausgeschaltet.
56098x_Rev01_060112.pdf
Internet: www.jaeger-direkt.com
(b) Stellung 2 - Bewegungsmelder Multi-Master
Multi-Master: Ein benachbarter Bewegungsmelder reagiert auch, wenn der
Dämmerungswert durch geschaltetes Licht nicht erreicht wird.
Parallelschaltungsbetrieb von mehreren Geräten:
Die Einstellung der Leuchtdauer erfolgt über das Potentiometer des jeweiligen
Bewegungsmelders. Die Einstellung der Lichtschwelle erfolgt über das Poten-
tiometer des jeweiligen Bewegungsmelders.
Achtung!! Eine Mindestlast von 25W muss eingehalten werden!
Potentiometer: Keine Funktion!
Nebenstelleneingang: Die Nebenstelle kontrolliert die geschaltete Leitung.
(c) Stellung 3 - Bewegungsmelder ohne Dauerlichttaste
Die Taste zum Einschalten der Dauerlichtfunktion ist deaktiviert.
Potentiometer und Nebenstelleneingang: Funktionweise wie unter Stellung1!!
14. Nebenstellenschaltung UP-Einsatz (Triac- u. Relaisgerät)
L
N
zulässige Nebenstellen:
- Taster, Schließer o. Beleuchtung
- Taster, Schließer m. Beleuchtung (separater N-Leiter)
Zum Schalten über eine Nebenstelle, ist der Eingang 1 des UP-Einsatzes (Relais-
oder Triacgerät) über den Taster mit der L-Leitung zu verbinden.
Dabei ist zu beachten, dass der L-Leiter des UP-Einsatzes mit derselben Phase
arbeitet. Die Steuerleitung der Nebenstelle sollte bei der Verlegung einen Abstand
zu anderen Lastleitungen haben. Die maximale Leitungslänge von 50m zum
Nebenstellentaster sollte nicht überschritten werden.
Achtung! Die Nebenstellen-Taster dürfen keine Glimmlampe zur Beleuchtung
enthalten, es könnten durch den empfindlichen Eingang Fehlschaltungen auftreten!
Beleuchtete Taster dürfen nur eingesetzt werden, wenn sie einen separaten
Anschluss an eine N-Leitung erhalten.
15. Zeiteinstellung Nebenstellenschaltdauer
UP-Einsatz (Triac- u. Relaisgerät)
2 Min
4 Min
1 Min
20 Min
60 Min
Anschlussbeispiel
Multi-Master
(Parallelbetrieb)
UP-Einsatz (Relais)
mit Nebenstelle
D - 3
