Inhaltszusammenfassung für IBC FT-V1.0

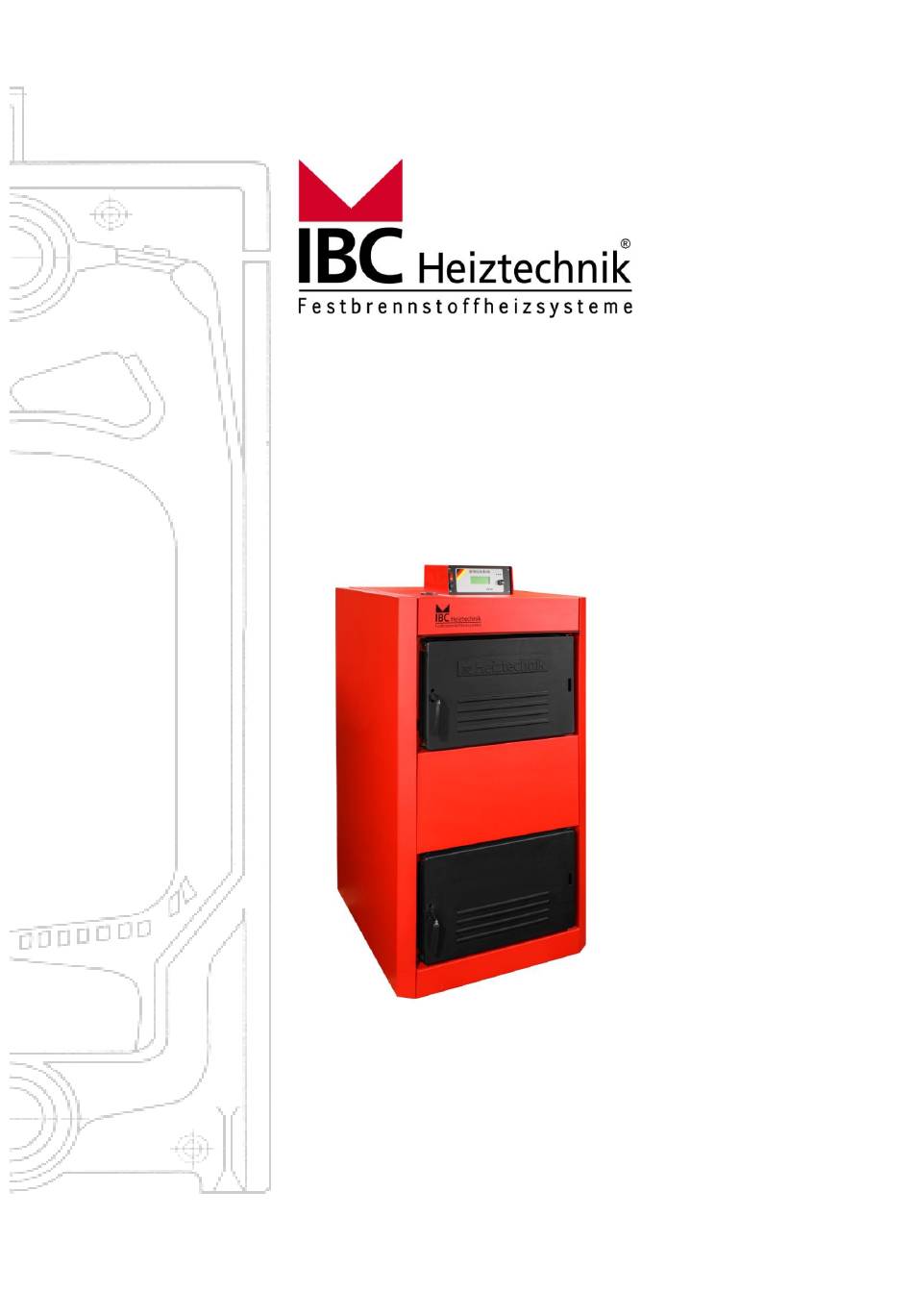

- Seite 1 Montageanleitung der Heizkesselregelung FT-V1.0 für den Heizkessel GK-1K öko profi (Scheitholz)
- Seite 2 Wichtig! Die Regelung FT-V1.0 ist nur in Kombination mit dem Heizkessel GK-1K öko profi einzusetzen. Die Verwendung mit anderen Heizkesseln ist unzulässig! Hospitalstraße 182 D-99706 Sondershausen Tel.: +49 (0)3632/66747-0 Fax: +49 (0)3632/66747-20 © IBC Heiztechnik Mai 2018 Druckfehler, Irrtümer sowie technische Änderungen auch ohne vorherige...
- Seite 3 1. Sicherheitsbestimmungen ....................... 4 1. 1 Qualifikation des Personals ....................4 1. 2 Elektrische Spannung ......................4 2. Lieferumfang Heizkesselregelung FT-V1.0 .................. 5 3. Technische Leistungsparameter der Gebläse ................5 4. Montage der Komponenten der Heizkesselregelung ..............6 4.1 Erste Arbeitsschritte ....................... 6 4.2 Buchsen im Regelungsgehäuse ..................
- Seite 4 1. Sicherheitsbestimmungen Lesen Sie diese Montageanleitung sorgfältig durch, bevor Sie mit den Arbeiten am Gerät beginnen. Beachten Sie die folgenden Warnungen, um Personengefährdung oder Störungen zu vermeiden. Diese Betriebsanleitung ist als Teil des Gerätes zu betrachten. Bei Verkauf oder der Weitergabe des Gerätes ist die Betriebsanleitung mitzugeben. Zur Information über potenzielle Gefahren und deren Abwendung kann diese Betriebsanleitung vervielfältigt und weitergegeben werden.
- Seite 5 7) Vorlauftemperaturfühler 8) Rücklauftemperaturfühler 9) Abgastemperaturfühler mit Kontermutter 10) Kaltgerätestecker (Stromversorgung) 11) Kaltgerätebuchse (Heizkreispumpe) Voraussetzung zur Installation der Heizkesselregelung FT-V1.0 ist die abgeschlossene Montage der Heizkessels GK-1K öko profi in der Zentralheizanlage. 3. Technische Leistungsparameter der Gebläse Sekundärgebläse (Druckgebläse) Spannung...
- Seite 6 4. Montage der Komponenten der Heizkesselregelung Wichtig! Die im Folgenden beschriebenen Montageschritte sind ausschließlich von einem autorisierten Fachhandwerker SHK oder einem Fachhandwerker für Elektrik auszuführen. 4.1 Erste Arbeitsschritte Die Steckerleiste ist in der Rückseite der rechten Heizkesselverkleidung werkseitig vormontiert. Die Kabelverbindungen sind zwischen Heizkesselverkleidung und Wärmedämmung bis unter den Verkleidungsdeckel geführt.
- Seite 7 Wichtig! Bitte Erden Sie sich vor dem nächsten Arbeitsschritt! 1. Schrauben Sie das Regelungsgehäuse auf den Verkleidungsdeckel mittels 4 Flachkopfschrauben M5x10. Legen Sie unter eine der 4 Schrauben die beigefügte Zahnscheibe unter und schrauben diese fest. Schrauben Zahnscheibe...
- Seite 8 2. Setzen Sie den Verkleidungsdeckel nun wieder auf den Heizkessel und führen Sie den Temperaturfühler des Sicherheitstemperaturbegrenzers (STB) durch die Öffnung am Gehäuseboden und verlegen diesen bis zum Kesselrückglied. Stecken Sie den Temperaturfühler in die vorgesehene Hülse am Kesselrückglied. Fühler STB eingebauter Fühler STB (Tauchhülse ½“...
- Seite 9 4.2 Buchsen im Regelungsgehäuse Stecken Sie die Verbindungsstecker der Kabel in die entsprechende Buchsen im Regelungsgehäuse: Primärgebläse- kabel „PRIM“ (Stecker grau mit Kodiernase) in die Buchse „X10“ Das Grün/Gelbe Kabel (Schutzleiter) vom Primärgebläse wird an eine der Positionen „PE“ Reihenklemmen angeschlossen.
- Seite 10 Sekundärgebläse- kabel „SEKUND“ (Stecker grau ohne Kodiernase) in die Buchse „X11“ Das Grün/Gelbe Kabel (Schutzleiter) vom Sekundärgebläse wird an eine der Positionen „PE“ der Reihenklemmen angeschlossen.
- Seite 11 Vorlaufstecker „VL“ (Stecker orange) in die Buchse „X7“ Rücklaufstecker „RL“(Stecker orange) in die Buchse „X6“...
- Seite 12 Rotes Türkontaktkabel (Stecker grau) auf die 2 Pins „X5“ Speichertemperatur kabel „SF“(Stecker grau) auf die 2 Pins „X3“...
- Seite 13 Abgastemperatur- kabel „AB“ (Stecker grau) auf die 2 Pins „X2“ Lambdasonden- kabel „LAMBDA“ (Stecker weiß) in die Buchse “X1“ Hinweis: Die Position „X4“ ist optional und für den Brennraumtemperaturfühler vorgesehen.
- Seite 14 Klemmen Sie die 3 Adern der Ladepumpe an die entsprechenden Reihenklemmen an. Kabel „braun“ Klemme Nr. 3 Kabel „blau“ Klemme N Kabel „grün/gelb“ Klemme PE Klemmen Sie die 3 Adern der Netzleitung an die entsprechenden Reihenklemmen an. Kabel „braun“...
- Seite 15 4. Schrauben Sie den Gehäusedeckel mittels der 4 Schrauben (linke Gehäuseseite 2 und rechte Gehäuseseite 2) auf die Regelung fest. 4.3 Anschlüsse an der Steckerleiste 1. Vorlauftemperaturfühler a) Stecken Vorlauftemperaturfühler ½“ Tauchhülse Kesselrückgliedes (zusammen mit Fühler des STB) und befestigen Sie diesen mittels Klammer.
- Seite 16 2. Rücklauffühler a) Stecken Sie den Rücklauffühler in die ½“ Tauchhülse am Rücklaufflansch des Heizkessels und befestigen Sie diesen mittels Klammer. b) Stecken Sie den Stecker des Rücklauftemperaturfühlers (schwarz/grau) in die Steckerbuchse (grau) „Rücklauf Temp.“ an der Steckerleiste.
- Seite 17 3. Primärgebläse (Saugzuggebläse) 1) Montieren Sie das Saugzuggebläse an den Rauchrohranschluss des Heizkessels und fixieren Sie dies mittels zwei M6 Schrauben am Heizkesselstutzen 2) Verbinden Sie den Rauchrohranschluss des Saugzuggebläsegehäuses mit dem Rauchrohr bis zum Schornsteinstutzen. 3) Stecken Sie den vierpoligen Stecker (weiß) in die Buchse das Primärgebläses (Saugzuggebläse) und den Kaltgerätestecker in die Buchse der Steckerleiste „Primär Gebläse“.
- Seite 18 4) Schrauben Sie den Abgastemperaturfühler in den ¼“ Stutzen am Saugzuggebläsegehäuse Abgastemperaturfühler 5) Stecken Sie den Stecker des Abgastemperaturfühlers in die entsprechende Buchse „Abgas Temp.“ in der Steckerleiste.
- Seite 19 4. Lambdasonde a) Schrauben Sie die Lamdasonde in die dafür vorgesehene Gewindebohrung am Kesselstutzen. b) Verbinden Sie den Stecker der Lambdasonde mit der Buchse, welche aus der Steckerleiste kommt und mit „Lambdasonde“ beschriftet ist. Wichtig!!! Beim ein und ausschrauben der Lambdasonde sollten die Stecker der Lambdasonde getrennt werden.
- Seite 20 5. Schrauben Sie die Einstellplatte an den Primärluftkanal wie abgebildet. Primärlufteinstellplatte Hinweis: Über die Schiebeplatte wird die Abgastemperatur eingestellt. Je weiter die Schiebeplatte geöffnet wird, desto höhere Abgastemperaturen erreicht man. Zur Inbetriebnahme des Holzvergasers sollte die Platte vollständig geöffnet sein. In Abhängigkeit Holzart trocknungsgrad...
- Seite 21 6. Sekundärgebläse a) Befestigen Sie das Sekundärgebläse mit Dichtung mittels der 4 Inbusschrauben am Flansch des Rauchrohranschlussstücks. Sekundärgebläse b) Stecken Sie das Kabel mit den vierpoligen Stecker (schwarz) in die Buchse am Sekundärgebläse und den Kaltgerätestecker in die Buchse „Sekundär Gebläse“ an der Steckerleiste.
- Seite 22 c) Das Sekundärgebläse ist mit einer Rückschlagklappe ausgestattet. Stellen Sie das Gewicht der Rückschlagklappe so ein, dass es bei geschlossener Rückschlagklappe nach unten hängt. d) öffnen Sie die Luftklappe des Sekundärgebläses ca. 10-30 mm und fixieren Sie die Einstellung mittels der Flügelschraube wie im folgenden Bild: 20-30 mm...
- Seite 23 7. Heizungspumpe a) Verwenden Sie den mitgelieferten WINSTA Stecker (kodiert weiß) zum Anschluss der Heizungspumpe. Eine Anleitung zum Anklemmen des Steckers finden Sie in der Anlage 2 Wichtig! Vor der Ausführung des nächsten Schrittes, bitten wir Sie die elektrische Installation noch einmal zu überprüfen. 8.
- Seite 24 5. Funktionstest Schalten Sie den Netzstecker an der Regelung FT-V1.0 ein und prüfen Sie im Display der Regelung, ob die Software gestartet wird. Nach erfolgreichem Booten, sollte folgendes im Display der Regelung angezeigt werden: O2=20.6% AGT=18°C VL=18°C RL=18°C Prim= 00% Sek= 00% Plausibilitätsprüfung:...
- Seite 25 Anlage 1...
- Seite 26 Anlage 2...
