Inhaltszusammenfassung für KBR multict KBU

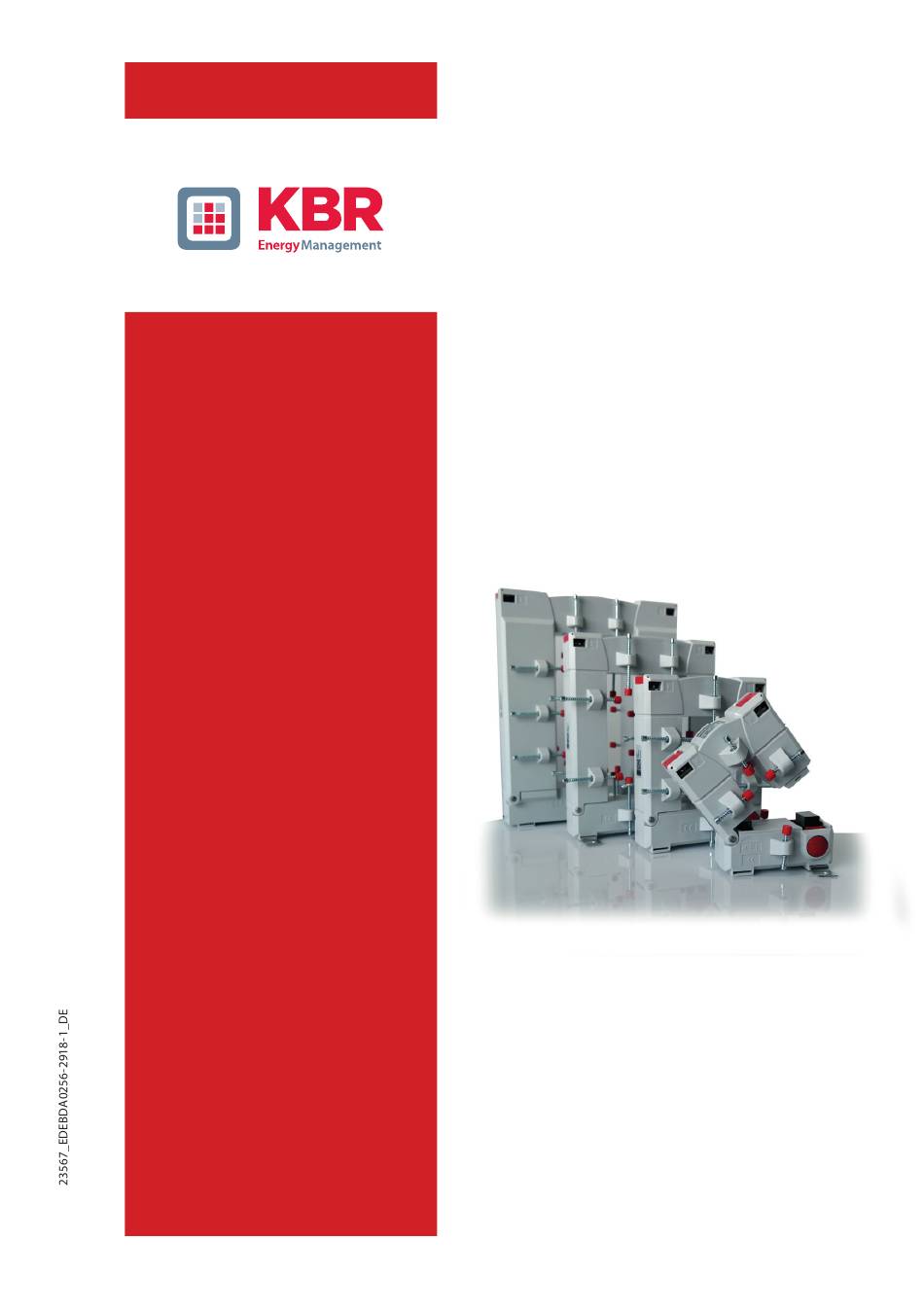

- Seite 1 Bedienungsanleitung – Montagevorschrift multict KBU Niederspannungs- Stromwandler klappbare Kabelumbau-Stromwandler Ihr Partner in Sachen Netzanalyse System deutsch...
- Seite 2 Niederspannungs-Stromwandler, multict KBU Sehr geehrte Kundin, sehr geehrter Kunde, an dieser Stelle möchten wir Ihnen dafür danken, dass Sie sich für ein Produkt aus unse- rem Hause entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die zugehörige Bedienungsanleitung aufmerksam durchlesen.
- Seite 3 Niederspannungs-Stromwandler, multict KBU 1 Sicherheitshinweise Vor Einbau, Inbetriebnahme oder Bedienung des Gerätes lesen Sie bitte die vorliegen- de Anleitung vollständig und sorgfältig. ACHTUNG Folgende Punkte sind zu beachten: Die geltenden Gesetze, Normen und Bestimmungen. Der Stand der Technik zum Zeitpunkt der Installation.
- Seite 4 Wenn Sie es wünschen, nehmen wir die Geräte auch gerne zur Entsorgung zurück. 2 Funktionsbeschreibung Stromwandler der Baureihe KBR sind induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte.
- Seite 5 Niederspannungs-Stromwandler, multict KBU 3 Warnhinweise ACHTUNG Gefährliche elektrische Spannung kann zu elektrischem Schlag und Verbrennun- gen führen. Sicherstellen, dass die Angaben auf dem Typenschild und in den „Technischen Daten“ unter Punkt 7 mit den Betriebsparametern der Anlage übereinstimmen. Vor Beginn der Installationsarbeiten Anlage spannungsfrei schalten! ACHTUNG Bei einem nichtbelasteten (off enen) Sekundärkreis des Stromwandlers werden...
- Seite 6 Niederspannungs-Stromwandler, multict KBU 4 Installation Sorgen Sie während Montage, Wartungs- und Installationsarbeiten für eine sichere Arbeitsumgebung. Falls nötig, unterbrechen Sie die Stromzufuhr des Primärleiters und sichern sie gegen unbeabsichtigtes Wiedereinschalten. Achtung: Falls während der Montage die Stromzufuhr des Primärleiters nicht unterbro- chen wird, muss vorher der Sekundärkreis des Stromwandlers geschlossen werden.
- Seite 7 Niederspannungs-Stromwandler, multict KBU 4.1 Messschaltung 4.2 Installationshinweise Bild 1: Betätigungsknöpfe Bild 2: Rändelschraube zum Öff nen des KBU bei KBU 816...
- Seite 8 Niederspannungs-Stromwandler, multict KBU 5 Wartung und Inspektion Prüfen Sie, ob die Sekundärleitungen fest am Stromwandler und am Messgerät ange- schlossen sind. Prüfen Sie, ob der Stromwandler richtig geschlossen ist. Entfernen Sie grobe Verschmutzungen vom Stromwandlergehäuse. Kontakt mit Feuch- tigkeit, insbesondere mit dem Kern, ist unbedingt zu vermeiden.
- Seite 9 Niederspannungs-Stromwandler, multict KBU 7 Technische Daten (genaue Angaben siehe Typenschild) 7.1 Technische Daten allgemein Eingang Primärer Bemessungsstrom I siehe Tabelle unter 7.2. Thermischer Bemessungs-Dauerstrom I 1,0 x I Thermischer Bemessungs-Kurzzeitstrom I 60 x Ipr / 1s (max. 100 kA) Bemessungs-Stoßstrom I...
- Seite 10 Niederspannungs-Stromwandler, multict KBU Anschluss Leiterdurchführung Primärleiter: siehe Tabelle unter 7.2. Sekundärklemmen: Schraubklemmen M5x8 Anschlussquerschnitte max.: 4 mm² mit Aderendhülse 6 mm² massiv Anzugsdrehmoment Sekundärklemmen max.: 2 Nm Eingehaltenen Normen Es gilt die jeweils letzte Ausgabe der genannten IEC 61869-1 Dokumente einschließlich aller Änderungen.
- Seite 11 Beanspruchung können sich weitere Faktoren wie Verschmutzung, Korrosion und Beschädigungen der Schnittflächen auf die Genauigkeit der Messwandler auswirken. Auf diese Faktoren hat die KBR GmbH keinen Einfluss. Eventuell verursachte Abweichungen der Messgenauigkeit auf Grund dieser Einflüsse, besonders im Langzeitmessverhalten, sind nicht gänzlich auszuschließen.
- Seite 12 KBR Kompensationsanlagenbau GmbH www.kbr.de Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...
