HCB 200
Art.Nr.: 9652.01

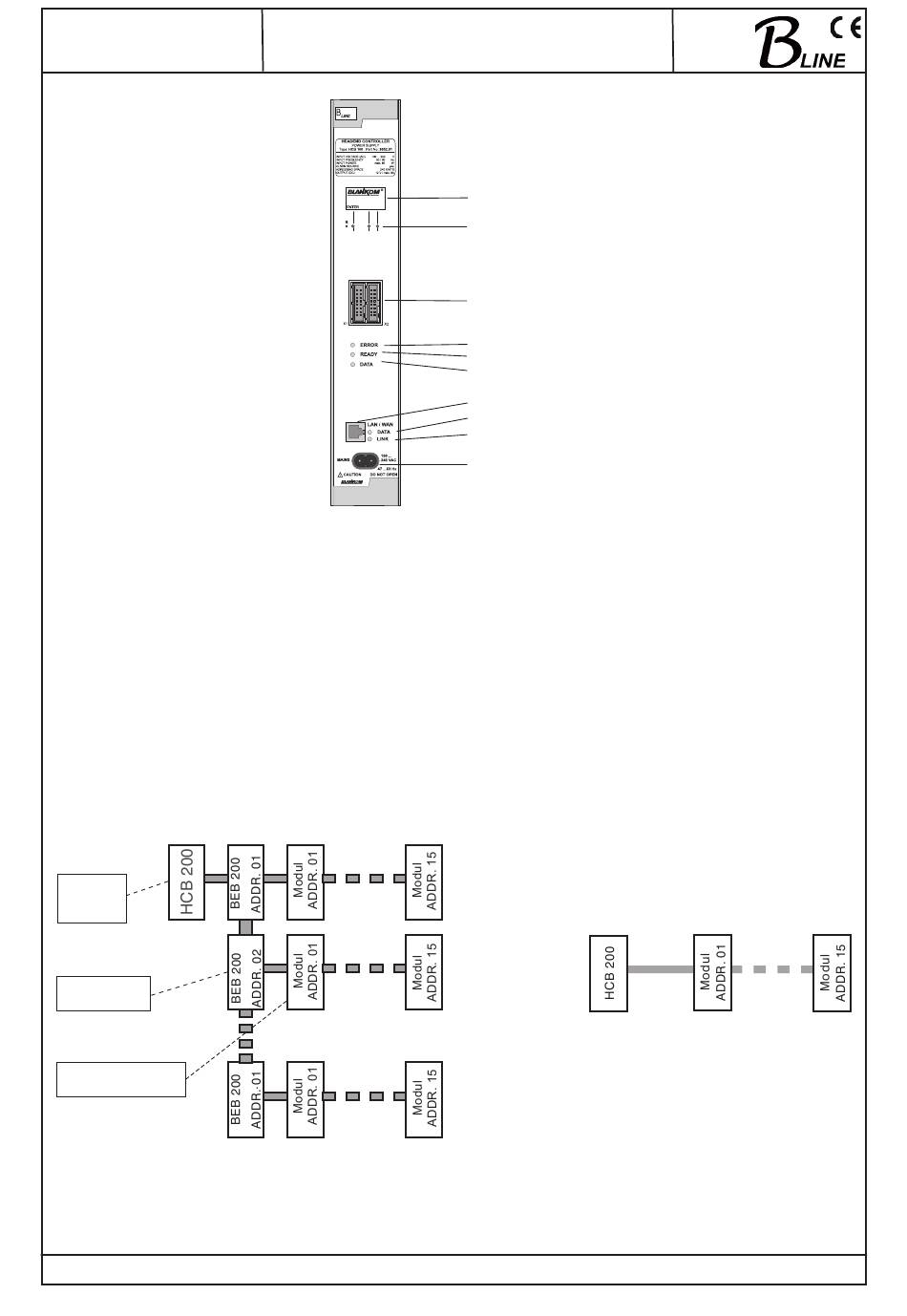

4. Frontansicht
5. Funktionsbeschreibung
Der Headend Controller HCB 200 ist das zentrale Steuermodul der Kopfstelle oder des einzelnen Schaltschrankes.
Es beinhaltet die Datenschnittstellen zum PC / LAN / WAN und zum BUS - Extender (BEB 200). Der interne Datenbus ist nach
Bild 03 zu gestalten. Dafür stehen die beiden BUS - Anschlüsse X1 und X2 gleichberechtigt zur Verfügung. Die Datenschnittstelle
zum PC / LAN / WAN ist als IP - / Ethernet - Schnittstelle (RJ 45) ausgeführt. Die Programmierung der Kassetten sowie die Einstellung
bzw. Abfrage der HCB - Parameter erfolgt vorzugsweise per PC/ Laptop. Eine Vielzahl der Einstellungen kann jedoch auch direkt am
HCB 200 mit den 3 Bedientasten vorgenommen werden. Das interne Netzteil versorgt die Steuereinheit und schaltet sich bei Ausfall
eines Bus - Extender (BEB 200) automatisch für die jeweilige Zeile zu. Der Headend Controller HCB 200 verfügt über eine integrierte
Stromanzeige. Es wird empfohlen, für jeden Schaltschrank eine eigene Steuereinheit einzusetzen.
Die IP - Adresse jeder Steuereinheit kann editiert und damit an das jeweilige LAN angepasst werden.
Weitere Informationen:
6. Bus-Struktur der Kopfstelle
HCB 200
Headend
Controller
BEB 200
Bus-Extender
Modul
Aufbereitungseinheit
Die Anzahl der an einem BEB 200 anschließbaren Module
(00 ... 15) ist vom Gesamtstromverbrauch dieser Zeile
abhängig!
Die Bedienungshinweise des Headend Controller HCB x00 und Bus-Extender BEB x00 sind zu beachten!
Headend Controller
Kopfstellen Steuereinheit mit Netzteil
Redundanzschaltung (Headend Controller)
Struktureller Aufbau (Minimalkonfiguration)
Optional: SNMP - Aktivierung möglich
Bild 02
Display
Bedientasten
Betriebsspannung /
Steuerbus (X1, X2)
LED „ERROR" (rot)
LED „READY" (grün)
LED „DATA" (gelb)
LAN / WAN
LED „DATA" (gelb)
LED „LINK" (blau)
Netzanschluss
(Bild 04)
(Bild 03)
7. Struktureller Aufbau
Minimalkonfiguration (ohne Bus-Extender)
HCB 200
Headend Contoller
Die Anzahl der an einem HCB 200 anschließbaren Module
(00 ... 15) ist vom Gesamtstromverbrauch dieser Zeile
abhängig!
3
Bild 01
Bild 03
