R-KOM R-KOMPLETE 1 BOX Installationsanleitung

PLETE
R-KOM
1. Wichtiger Hinweis
Das von R-KOM gelieferte Endgerät ist ein Modem!
Für den gemeinsamen Zugriff auf das Internet durch mehrere Geräte (z.B. Rechner, IP-TV Set-Top-
Boxen,...), WLAN oder die Vernetzung Ihres LANs benötigen Sie einen Router, welcher durch den Kunden
hinter dem R-KOMplete1 Modem mit den entsprechenden Zugangsdaten zu betreiben ist.
Dieser Router ist ausdrücklich nicht im Leistungsumfang des Anschlusses enthalten. Sie bekommen ein
solches Gerät im Fachhandel. Bitte achten Sie beim Kauf darauf, dass ein bereits integriertes ADSL-
Modem deaktiviert werden kann.
Für die Einzelplatznutzung ist ein derartiges Gerät nicht zwingend erforderlich.
2. Lieferumfang
- R-KOMplete 1 Box AT-iMG634B-R2
- Netzadapter
- 1x oder 2x TAE-Adapter zum Anschluss analoger Endgeräte (je nachdem, ob Sie 1 oder 2
Rufnummern/Sprachkanäle beantragt haben)
- TAE-Anschlusskabel an die vorhandene Telefondose
- Netzwerkkabel zum Anschluss an 1 PC, Notebook oder Router
-

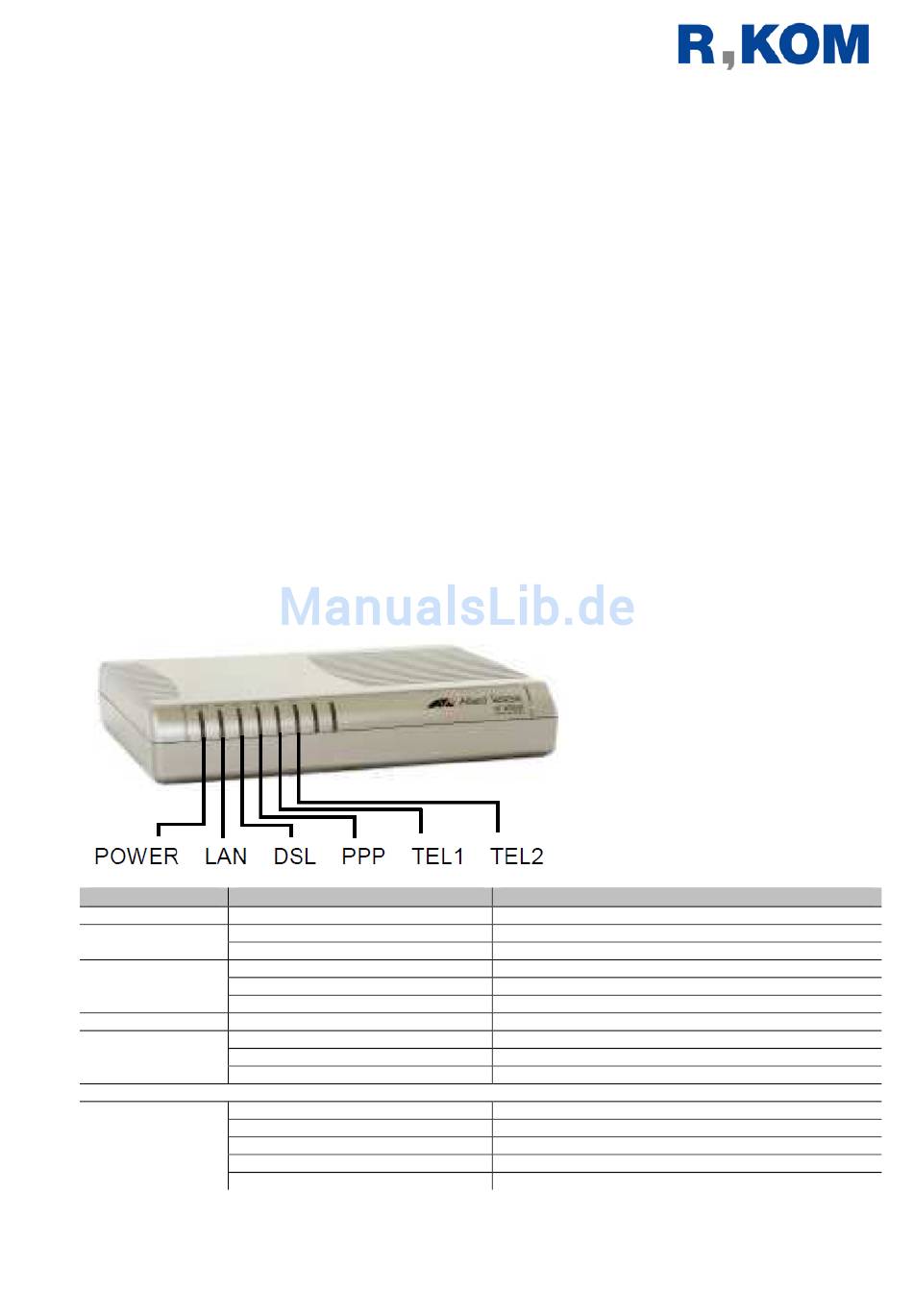

3. Funktionsbeschreibung
LED Zustand
POWER Ein (grün)
LAN Ein (grün)
Blinkend (grün)
DSL Ein (grün)
Aus
Schnell blinkend (grün)
PPP Aus
TEL 1 / Ein (grün)
TEL 2
Aus
Blinkend (grün)
LAN 2 Ein rechts (grün)
Aus rechts
(LAN 1, 3, 4 haben
Blinkend rechts (grün)
keine
Ein links (orange)
Funktionalität)
Aus links
Dser024-02 R-KOMplete 1 Box - Einrichthinweise
1 BOX - EINRICHTHINWEISE
Status
R-KOMplete 1 Box ans Stromnetz angeschlossen
Gerät (z.B. PC) angeschlossen
Betreffender LAN-Anschluss überträgt Daten
DSL-Verbindung hergestellt
DSL-Verbindung getrennt
DSL-Leitung wird synchronisiert bzw. hergestellt
Ohne Funktion
Telefonhörer abgehoben
Telefon-Verbindung nicht verfügbar
Telefon-Verbindung nutzbar
Gerät (z.B. PC) angeschlossen
Kein Gerät (z.B. PC) angeschlossen
Betreffender LAN-Anschluss überträgt Daten
100 Mbps Verbindung
10 Mbps Verbindung
Seite 1 von 4
