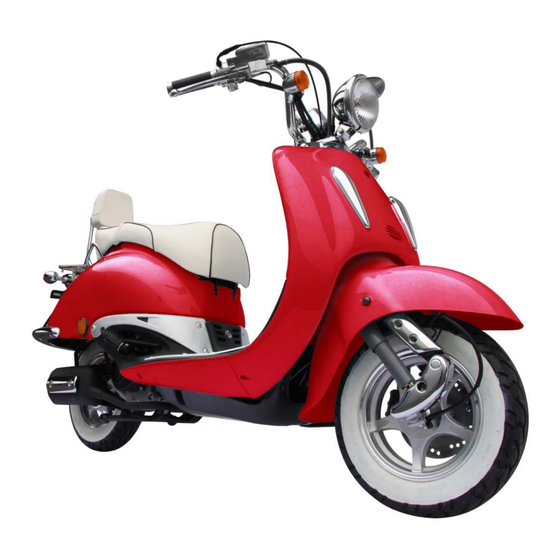

Strada 50
Betriebsanleitung +Serviceplan
ACHTUNG
:
Wartungsplan/ Wartungsintervalle
(s. ab Seite 31) muss selbstständig Folge geleistet
werden – ausbleibende Inspektionen können zum
vollständigen Gewährleistungsverlust führen!
©2015 by Capillar GmbH, Industriestr. 18
98544 Zella Mehlis
www.capillar-gmbh.de
info@capillar-gmbh.de
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Capillar Strada 50
- Seite 1 Strada 50 Betriebsanleitung +Serviceplan ACHTUNG Wartungsplan/ Wartungsintervalle (s. ab Seite 31) muss selbstständig Folge geleistet werden – ausbleibende Inspektionen können zum vollständigen Gewährleistungsverlust führen! ©2015 by Capillar GmbH, Industriestr. 18 98544 Zella Mehlis www.capillar-gmbh.de info@capillar-gmbh.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Allgemeines/Technische Hotline Vor Inbetriebnahme 5 – 6 Gewährleistungsbedingungen 7 – 8 Motor- und Fahrgestellnummer Ihre Sicherheit Bedienelemente 11 – 12 Treibstoff Motoröl 10. Ölwechsel 11. Hauptschalter 12. Vor dem Start 13. Starten 14. Die ersten 1000 km 15. Fahranweisungen 16. -
Seite 3: Einleitung
1. Einleitung Vielen Dank, dass Sie sich für einen Roller von GT-Union entschieden haben. Mit dieser Entscheidung haben Sie sich für hohe Qualität und aktuelle Technologie entschieden. Dieser Motorroller wurde für den Straßengebrauch entwickelt und wird Ihnen jede Menge Fahrspaß garantieren. Um einen reibungslosen Betrieb Ihres Motorrollers zu gewährleisten, sollten Sie diese Betriebsanleitung aufmerksam lesen, bevor sie das Fahrzeug in Betrieb nehmen. -
Seite 4: Allgemeines/Technische Hotline
2. Allgemeines / Technische Hotline • Für den Strada 50 benötigen Sie den Führerschein Klasse A ab 18 Jahren oder alte Klasse 1,2,3 und4, wenn vor dem 1.4.1980 erteilt. • Veränderungen durch Um- oder Anbauten sind nur im Rahmen der gesetzlichen Vorschriften zulässig. -
Seite 5: Vor Inbetriebnahme
3. Vor Inbetriebnahme • Strada 50 – dieses Fahrzeug ist zulassungspflichtig. Sie benötigen zum Anmelden eine Deckungskarte Ihrer Haftpflichtversicherung. • Bei Fragen zur Helmpflicht oder Mitführungspflicht von Fahrzeugpapieren, Verbandskasten oder Warndreieck beachten Sie bitte stets die Straßenverkehrs- Zulassungs-Ordnung (StVZO) sowie alle weiteren, für die Fahrzeugklasse gültigen gesetzlichen Bestimmungen. - Seite 6 3. Vor Inbetriebnahme • Sollte das Fahrzeug nach 15 Sekunden nicht anspringen, wiederholen Sie den Startvorgang mit dem Kickstarter. (Seitenständer immer ganz hochklappen) - Vor der Benutzung des Kickstarters betätigen Sie den Gasgriff 3x schnell von der Ruhestellung bis zum Anschlag . •...
-
Seite 7: Gewährleistungsbedingungen
4. Gewährleistungsbedingungen Die Gewährleistungsdauer beträgt 24 Monate ab Kaufdatum. Bei gewerblicher Nutzung beträgt die Gewährleistungsdauer 12 Monate ab Kaufdatum. Es wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Rollers in Werkstoff und Herstellung während der gesetzlichen Gewährleistung ab dem Datum der Übergabe des Rollers gewährt. - Seite 8 Inspektionen nachzuweisen . Andere als die vorstehend aufgeführten Abmachungen sind nur dann gültig, wenn sie vom Hersteller schriftlich bestätigt sind. Werkstattreparaturrechnungen werden nur mit schriftlicher Zusage seitens der Capillar GmbH übernommen; die Bestätigung ist gleichzeitig der Auftrag für die Reparatur.
-
Seite 9: Fahrgestell- Und Motornummer
5. Fahrgestell- und Motornummer • Bitte notieren Sie die Fahrgestell- und Motornummer Ihres Rollers. Wenn Ihr Roller eine Wartung oder Reparatur benötigt, werden Ihnen diese Nummern helfen, schnellen und unkomplizierten Service zu erhalten. Zudem sind diese Nummern für die Anmeldung des Fahrzeugs notwendig. •... -
Seite 10: Ihre Sicherheit
6. Ihre Sicherheit Denken Sie immer an Ihre Sicherheit und die Sicherheit der anderen Verkehrsteilnehmer und beachten Sie die Regeln des Straßenverkehrs! Bitte schenken Sie den folgenden Punkten besondere Aufmerksamkeit: 1.) Vor jeder Fahrt Inspizieren Sie Ihren Motorroller vor jeder Fahrt. Nutzen Sie dazu die Liste auf Seite 17! 2.) Kleidung Tragen Sie beim Fahren immer passende Kleidung, schützen Sie Ihre... -
Seite 11: Bedienelemente
7. Bedienelemente am Lenker Machen Sie sich mit der Bedienung Ihres Fahrzeuges vertraut, bevor Sie die erste Fahrt antreten. Sie erhöhen dadurch sowohl Ihre eigene Sicherheit, als auch die Sicherheit anderer Verkehrsteilnehmer. 1. Bremshebel ( Hinterradbremse) Feststellbremse Ziehen Sie den Bremshebel, um Druck auf die hintere Bremse auszuüben / bei Benutzung des Seitenständers immer die Feststellbremse betätigen. - Seite 12 7. Bedienelemente am Lenker 4. Bremshebel ( Vorderradbremse) Ziehen Sie den Hebel, um das Vorderrad abzubremsen. 5. Schalter am rechten Lenkergriff A: Lichtanlage - Je nach Position werden die Scheinwerfer sowie die Armaturen eingeschaltet. ON: Position: es sind sämtliche Leuchten eingeschaltet OFF: Position: es sind sämtliche Leuchten ausgeschaltet B: Zündknopf Wenn der Zündknopf auf „ON“...
-
Seite 13: Treibstoff
8. Treibstoff Qualitativ hochwertiger Treibstoff ist wichtig für den wirtschaftlichen Betrieb und die Langlebigkeit des Rollers. Wir empfehlen Super Benzin mit mindestens 94 Oktan (Ottokraftstoff). Um den Tank zu füllen: Sitzbank mit Fahrzeugschlüssel öffnen Tankverschluss aufschrauben Treibstoff einfüllen und Tankverschluss schließen Sitzbank schließen Ablesen der Tankanzeige Sollte die Anzeige des Tankfüllstandes in den roten Bereich absinken, sollten... -
Seite 14: Motoröl
9. Motoröl • Um einen reibungslosen Betrieb Ihres Rollers zu gewährleisten, sollte sich stets genügend Öl im Motorkreislauf befinden. Wenn zu wenig Öl verwendet wird, kann dies zu erheblichen Motorschäden führen. • Als Motoröl darf ausschließlich der Typ SAE 15W-40 verwendet werden. •... -
Seite 15: Ölwechsel
10. Ölwechsel Die Qualität des Motoröls ist der wichtigste Faktor bei der Lebensdauer des Motors. Lassen Sie das Motoröl gemäß dem vorgeschriebenen Intervallen von einer anerkannten Werkstatt mit dem richtige Typ (Typ SAE 15W-40) auswechseln. Sie sollten das Motoröl nur wechseln lassen, wenn sich der Motor auf Betriebstemperatur befindet. -
Seite 16: Vor Dem Start
12. Vor dem Starten Folgende Anweisungen sollten Sie vor jeder Fahrt beachten! Die Prüfungen dauern nur ein paar Minuten, können Ihnen aber viel Zeit und Unannehmlichkeiten ersparen und dienen dazu, Ihre Sicherheit zu gewährleisten. Lenkergriffe Lenker-Griffe nicht locker? Bremsen Kabel nicht beschädigt, Hebel fest, Bremse funktionstüchtig? Reifen korrekter Reifendruck, keine sichtbaren Schäden? -
Seite 17: Starten
13. Starten A ) Mit Elektro-Starter (Normaler Start) Bitte überprüfen Sie den Öl- und Benzinstand, bevor Sie den Motor starten. Versichern Sie sich, dass das Fahrzeug auf dem Hauptständer steht, wenn Sie den Motor starten. Halten Sie den Bremshebel angezogen und drehen Sie den Zündschalter in die „ON“... -
Seite 18: Die Ersten 1000 Km
14. Die ersten 1000 km Sie sollten den Roller auf den ersten 1000 km einfahren. Um die Wirtschaftlichkeit Ihres Rollers zu erhöhen, wird empfohlen, sich an die Geschwindigkeitsbegrenzungen zu halten, die in der untenstehenden Tabelle angegeben sind. Beachten sie die Geschwindigkeitsbegrenzungen der StVO! Entfernung Höchstgeschwindigkeit - 200 km... -
Seite 19: Fahranweisungen
15. Fahranweisungen Folgende Anweisungen sollten Sie beachten, um sicher ans Ziel zu kommen, ohne sich selbst und andere Verkehrsteilnehmer zu gefährden: • Geben Sie nicht zu plötzlich und zu viel Gas. Das Fahrzeug kann sonst außer Kontrolle geraten. • Nutzen Sie den Blinker um Ihre Richtung anzuzeigen, auch beim Losfahren vom Straßenrand. -
Seite 20: Reinigung Und Pflege
16. Reinigung und Pflege Um Korrosion zuverlässig vorzubeugen, empfiehlt es sich, das Fahrzeug regelmäßig gründlich zu reinigen und zu pflegen. Verwenden Sie geeignete Reinigungs- und Pflegemittel. Einen weichen Schwamm benutzen. Keinesfalls Lösungsmittel verwenden. Niemals direkten Wasserstrahl auf folgende Bauteile richten: - Scheinwerfer - Schalter auf dem Lenker - Bremshebel... -
Seite 21: Inspektionen/Wartungen In Werkstätten
Inspektionen/Wartungen in Werkstätten Der Sicherheit wegen sollten Sie Ihr Fahrzeug regelmäßig inspizieren und warten lassen. Die regelmäßigen Wartungen helfen, die Lebensdauer der Fahrzeugteile zu erhöhen und die Umwelt zu schonen. Außerdem ist die einwandfreie Funktionsweise des Fahrzeugs für die Sicherheit im Straßenverkehr notwendig. - Seite 22 Inspektionen/Wartungen in Werkstätten Batterie Verwendet wird eine 12V/7Ah Batterie. Kontrollieren Sie die Batterie regelmäßig. Zum Ausbau der Batterie sollten Sie zuerst den Schalter für die Stromversorgung auf OFF stellen und anschließend zuerst den Minus-Pol (siehe Tabelle) der Batterie abklemmen, diese dann entfernen und eine neue Batterie einsetzen.
- Seite 23 Inspektionen/Wartungen in Werkstätten Reifen Abrieb und Stabilität werden vom Reifendruck beeinflusst. Sorgen Sie dafür dass Profiltiefe und Reifendruck stets korrekt sind. Wechseln Sie einen Reifen sofort aus, wenn die Profiltiefe 1,6 mm unterschreiten ist oder der Reifen sichtbare Schäden aufweist. Luftfilterwechsel Säubern oder ersetzen sie den Luftfilter, wenn sie viel auf verschmutzten Strecken und /oder bei Regen fahren.
- Seite 24 Inspektionen/Wartungen in Werkstätten Bremsen Sollte der Spielraum zu groß sein, können Sie mit Hilfe der Justierschraube die Backen anpassen. Sollte der Abstand zu groß sein, drehen Sie die Schraube im Uhrzeigersinn. Bei zu kleinem Abstand gegen den Uhrzeigersinn. Um die Hinterradbremse einzustellen, drehen Sie an der Einstellschraube um den Spielraum korrekt einzustellen.
-
Seite 25: Lagerung/Transport Des Rollers
18. Lagerung/Transport des Rollers Wenn Sie Ihren Roller längere Zeit nicht benutzen wollen, beachten Sie bitte folgende Hinweise zur Lagerung: • Tanken Sie den Tank randvoll. Entnehmen Sie die Batterie und lagern Sie diese an einem warmen, trockenen und schattigen Ort. •... -
Seite 26: Staufach
19. Staufach Drehen Sie den Schlüssel nach rechts, um das Sitzschloss zu öffnen. Heben Sie den Sitz an damit das Staufach geöffnet ist. Drücken sie den Sitz nach unten. Das Schloss rastet automatisch ein. Warnung: - Die maximale Kapazität des Staufachs beträgt 5 kg. Stellen Sie sicher, dass das Sitzschloss nach dem Verschließen eingerastet ist. -
Seite 27: Technische Daten
20. Technische Daten Größe Länge: 1891mm / Breite: 872mm / Höhe: 1100mm Radstand: 1255 mm Motor 1 Zylinder – 4 Takt Zylinder: 49,00 cc Automatikgetriebe Max. Leistung: 2,2 kw/7500u/min Motoröl: 15W/40 Kompressionsrate: 10.3:1 Zündvorrichtung: CDI Start: Elektrisch Tank Volumen: 5,0 L (Super Bleifrei, kein E10) Batterie 12V7Ah Elektronik... -
Seite 28: Allgemeine Hinweise /Hinweise Zum Wartungsplan
21. Allgemeine Hinweise Alle Seilenzüge müssen regelmäßig gewartet und eventuell ausgetauscht werden! Dies kann insbesondere der Fall sein, wenn der Motorroller oft im Freien abgestellt wird und den Witterungseinflüssen ausgesetzt ist. WICHTIG: Hinweise zum Wartungsplan Es gilt die Nachweispflicht des Kunden, deshalb bitte Rechnungen und Belege als Nachweis aufzuheben! •... -
Seite 29: Probleme/Ursachen Und Behebung
22. Probleme / Ursachen u. Behebung 1. Startschwierigkeiten allgemein Bitte fahren Sie den Roller nach den ersten Starts stets über eine längere Distanz von mind. 5 bis 10 km pro Fahrt/ Start! Das Fahrzeug muss hierbei auf volle Betriebstemperatur kommen, damit sich eventuell noch vorhandene Konservierungsmittelreste an dem Motor und den Vergaserinnenseiten aus der Herstellung lösen können und anschließend im normalen Verbrennungsakt mit verbrannt werden. -
Seite 30: Wartungsplan
