12.81
1
il
rRIUMPH-ADLER

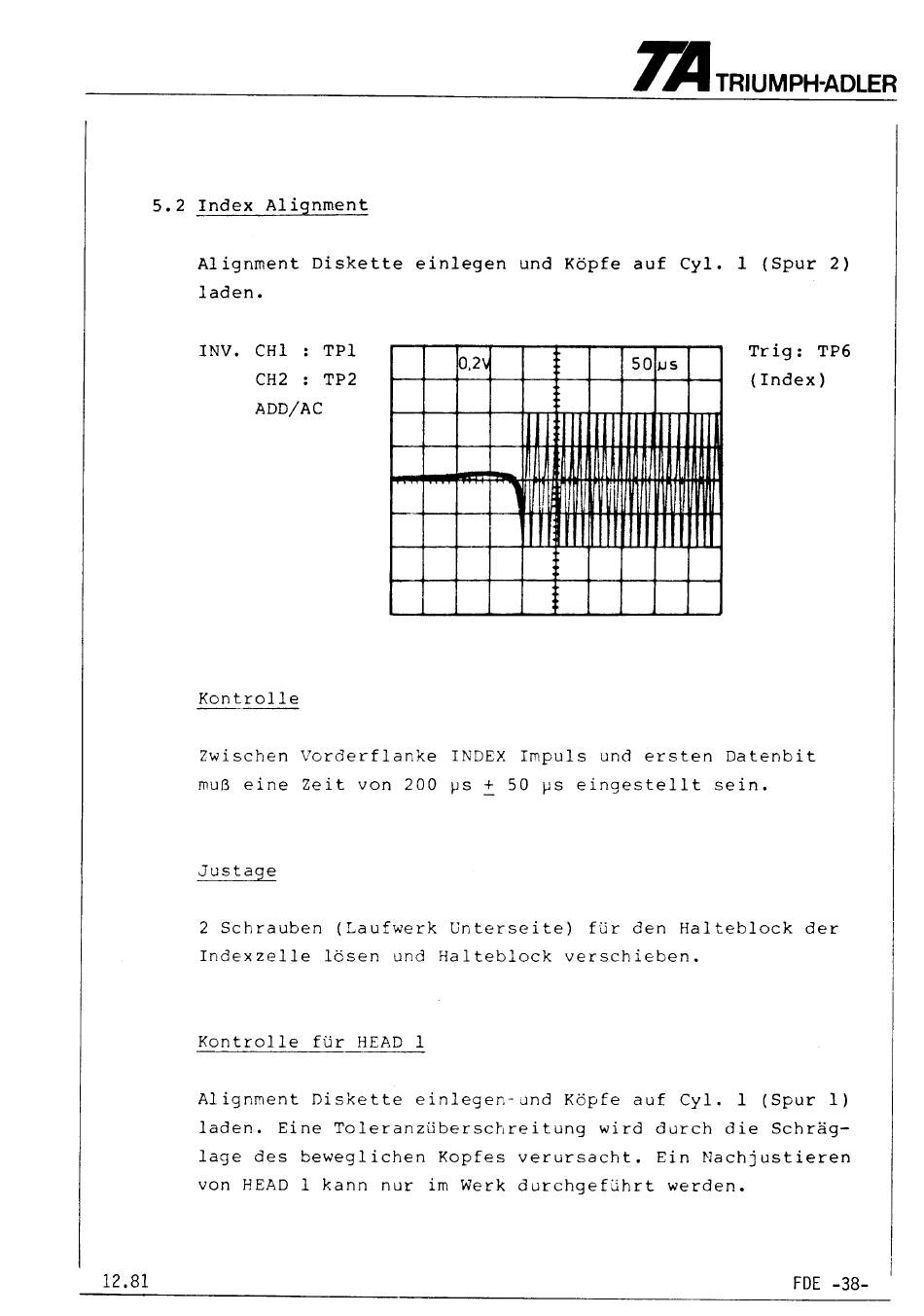

5.2 Index Alignrnent
Alignrnent Diskette einlegen und Köpfe auf Cyl. 1 (Spur 2)
laden.
INV. CHl
TPl
0,2\
CH2
TP2
ADD/AC
Kontrolle
1
1
1
.,
50
µs
Trig: TP6
(Index)
Zwischen Vorderflanke INDEX Impuls und ersten Datenbit
muß eine Zeit von 200 µs + 50 µs eingestellt sein.
Justage
2 Schrauben (Laufwerk Unterseite) fUr den Halteblock der
Indexzelle lösen und Halteblock verschieben.
Kontrolle fUr HEAD 1
Alignment Diskette einlegen-und Köpfe auf Cyl. 1 (Spur 1)
laden. Eine Toleranzüberschreitung wird durch die Schräg-
lage des beweglichen Kopfes verursacht. Ein Nachjustieren
von HEAD 1 kann nur im Werk durchgeführt werden.
FDE -38-
