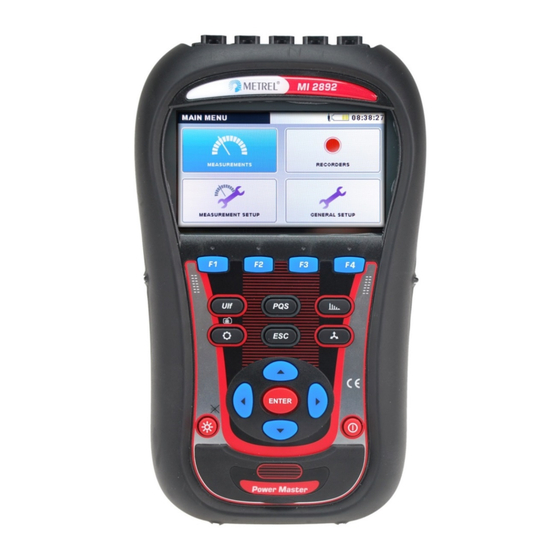

Power Master MI 2892 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Power Master
MI 2892
Bedienungsanleitung
Version 1.0, Code Nr. 20 752 273
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Power Master MI 2892

  • Seite 1 Power Master MI 2892 Bedienungsanleitung Version 1.0, Code Nr. 20 752 273...
  • Seite 2 Händler: Hersteller: METREL d.d. Ljubljanska cesta 77 1354 Horjul Slowenien Website: http://www.metrel.si E-Mail: metrel@metrel.si Das Kennzeichen auf Ihrem Gerät bescheinigt, dass es die Anforderungen der EU (Europäische Union) an Sicherheit und Interferenzen verursachende Geräte erfüllt © 2013 METREL Diese Veröffentlichung darf ohne schriftliche Genehmigung durch METREL weder vollständig noch teilweise vervielfältigt oder in sonstiger Weise verwendet werden.

  • Seite 3: Inhaltsverzeichnis

    MI 2892 Power Master Inhaltsverzeichnis Einleitung ........................ 7     Hauptmerkmale ....................7     Sicherheitsaspekte .................... 8     Geltende Normen ....................9     Abkürzungen ....................10     Beschreibung ......................20     Bedienfeld auf der Vorderseite ................ 20  ...
  • Seite 4 MI 2892 Power Master Inhaltsverzeichnis 3.15 Transienten-Rekorder..................66     3.15.1 Einstellungen .................... 67     3.15.2 Erfassen der Transienten ................. 68     3.15.3 Erfasste Transienten ................69     3.16 Ereignistabelle ....................71     3.17 Alarmtabelle ....................75  ...
  • Seite 5 Kurze Unterbrechungen der Versorgungsspannung ......156     5.2.11 Lange Unterbrechungen der Versorgungsspannung ......156     5.2.12 Rekordereinstellungen des Power Master für die EN 50160-Analyse ..156     Technische Daten ....................157     Allgemeine Angaben ..................157  ...
  • Seite 6 MI 2892 Power Master Inhaltsverzeichnis Wartung ....................... 170     Einsetzen der Batteriezellen in das Gerät ............. 170     Batterien ......................171     Erläuterungen zur Stromversorgung ............. 172     Reinigung ...................... 173     Regelmäßige Kalibrierung ................173  ...

  • Seite 7: Einleitung

    MI 2892 Power Master 1 Einleitung Power Master ist ein multifunktionelles Handgerät für die Netzqualitätsanalyse und für Messungen der Energieeffizienz. Abbildung 1.1: Das Gerät Power Master 1.1 Hauptmerkmale  Vollständige Übereinstimmung mit der Norm über die Netzqualität IEC 61000-4- 30 Klasse A.

  • Seite 8: Sicherheitsaspekte

    Daten mit Zeitausgleich, splittet die erfassten Daten in mehrere Messungen oder extrahiert relevante Daten. 1.2 Sicherheitsaspekte Um die Sicherheit des Bedieners während der Benutzung der Power Master-Geräte zu gewährleisten und die Risiken einer Beschädigung des Geräts zu minimieren, beachten Sie bitte folgende Warnhinweise: Das Gerät wurde so konstruiert, dass ein Maximum an Sicherheit für den...

  • Seite 9: Geltende Normen

    Entfernen Sie die MicroSD-Speicherkarte nicht, während das Gerät Daten aufzeichnet oder liest. Anderenfalls können Schäden an der Aufzeichnung und Kartenfehler auftreten. 1.3 Geltende Normen Das Power Master wurde in Übereinstimmung mit folgenden Normen entwickelt und erprobt: Elektromagnetische Verträglichkeit (EMV) EN 61326-2-2: 2013...

  • Seite 10: Abkürzungen

    MI 2892 Power Master Sicherheitsbestimmungen für elektrische Mess-, EN 61010-031: 2002 + A1: 2008 Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen Sicherheitsbestimmungen für elektrische Mess-, EN 61010-2-032: 2012 Steuer-, Regel- und Laborgeräte...
  • Seite 11 MI 2892 Power Master - siehe 5.1.3. Spannungsscheitelfaktor, einschließlich (Spannungsscheitelfaktor, Phase p - Phase g) und SF (Spannungsscheitelfaktor, Phase p - Neutralleiter). Für die Definition - siehe 5.1.2. Momentaner Phasenverschiebungsfaktor (grundfrequent)  oder cos , einschließlich (Phasenverschiebung Phase p). ...
  • Seite 12 MI 2892 Power Master Abschnitt: Leistungsmessung (erfüllt die Norm: IEEE 1459-2010) für die Definition. Verzerrungsleistung aus Harmonischen der Phase, einschließlich (Verzerrungsleistung Harmonischen der Phase p). Siehe 5.1.5 Abschnitt: Leistungsmessung (erfüllt die Norm: IEEE 1459-2010) für die Definition. Gesamte effektive Verzerrungsleistung Harmonischen.
  • Seite 13 MI 2892 Power Master die Definition - siehe 5.1.10. Über eine halbe Periode gemessener Effektivstrom, einschließlich I (Strom der Phase p), I Rms½ Rms½ NRms½ (Effektivstrom des Neutralleiters) Grundfrequenter Effektivstrom (auf Harmonischen), einschließlich Ifund (grundfrequenter Ifund Effektivstrom der Phase p) und Ifund (grundfrequenter Effektivstrom des Neutralleiters).
  • Seite 14 MI 2892 Power Master Momentane zusammengesetzte Gesamtwirkleistung (grundfrequente nicht grundfrequente).  Minuszeichen weist erzeugte und ein Pluszeichen auf verbrauchte Leistung hin. Für die Definition - siehe 5.1.5. Aufgezeichnete Gesamtwirkleistung (grundfrequente und nicht grundfrequente). Ein Minuszeichen weist auf  erzeugte und ein Pluszeichen auf verbrauchte Leistung hin.
  • Seite 15 MI 2892 Power Master Aufgezeichnete Gesamtwirkleistung der Harmonischen. Ein Minuszeichen weist auf erzeugte und ein Pluszeichen  Hges auf verbrauchte Wirkleistung hin. Für die Definition - siehe 5.1.5. Momentaner zusammengesetzter (grundfrequenter nicht grundfrequenter) Leistungsfaktor Phase,   einschließlich ind/kap (Leistungsfaktor, Phase p). Ein ...
  • Seite 16 MI 2892 Power Master aufgezeichnet. Langzeitflicker der Phase (2 Stunden), einschließlich P ltpg (Langzeitflicker der Spannung, Phase p - Phase g) und (Langzeitflicker Spannung, Phase Neutralleiter). Für die Definition - siehe 5.1.9. Kurzzeitflicker Minuten), einschließlich stpg (Kurzzeitflicker der Spannung, Phase p - Phase g) und (Spannungsflicker, Phase p - Neutralleiter).
  • Seite 17 MI 2892 Power Master Aufgezeichnete grundfrequente Blindleistung der Phase. Der Zusatz ind/kap steht für einen induktiven/kapazitiven Charakter. Ein Minuszeichen  Qfund weist auf erzeugte und ein  Qfund Pluszeichen verbrauchte grundfrequente Blindleistung hin. Abbildung dargestellt, wird dieser Parameter für jeden Quadranten separat aufgezeichnet.
  • Seite 18 MI 2892 Power Master Definition - siehe 5.1.5. Effektive Gesamtscheinleistung der Harmonischen. Für Seн die Definition - siehe 5.1.5. Gesamte harmonische Stromverzerrung (in % oder A), einschließlich THD (THD des Stroms, Phase p) und (THD des Stroms, Neutralleiter). Für die Definition - siehe 5.1.7.
  • Seite 19 MI 2892 Power Master Phasen. Für die Definition - siehe 5.1.7. Kleinste -Spannung, während einer Rms½ Unterb Unterbrechung gemessen wird. Nennspannung - üblicherweise die Spannung, mit der Nenn das Netz bestimmt oder bezeichnet wird. Spitzenspannung, einschließlich (Spannung pgPk zwischen Phase p und Phase g) und U...

  • Seite 20: Beschreibung

    MI 2892 Power Master 2 Beschreibung 2.1 Bedienfeld auf der Vorderseite Abbildung 2.1: Bedienfeld auf der Vorderseite Aufbau des Bedienfelds auf der Vorderseite: Farbiges TFT-Display, 4,3 Zoll, 488 x 272 Pixel. 1. LCD Funktionstasten 2. F1 – F4 Bewegen den Cursor und wählen die Parameter aus.

  • Seite 21: Anschlussfeld

    MI 2892 Power Master 2.2 Anschlussfeld Warnhinweise! Verwenden Sie nur sicherheitsgeprüfte Leitungen! Die maximal zulässige Nennspannung zwischen den Spannungseingängen und Erde beträgt 1000 V Die maximale, kurzzeitige Spannung des externen Netzteiladapters beträgt 14 V! Abbildung 2.2: Oberes Anschlussfeld Aufbau des oberen Anschlussfelds: 1 Eingangsanschlüsse des Zangenstromwandlers- (I...

  • Seite 22: Ansicht Der Rückseite

    1. Abdeckung des Batteriefachs. 2. Schrauben des Batteriefachs (Bei Wechsel der Batteriezellen herausschrauben). 3. Seriennummernschild. 2.4 Zubehör 2.4.1 Standardzubehör Tabelle 2.1: Standardzubehör des Power Master Beschreibung Stück Flexible Stromzange 3000 A / 300 A / 30 A (A 1227) Temperaturfühler (A 1354) Farbcodierte Prüfspitze...

  • Seite 23: Optionales Zubehör

    MI 2892 Power Master 2.4.2 Optionales Zubehör Eine Liste des optionalen Zubehörs, das auf Anfrage bei Ihrem Händler erhältlich ist, finden Sie im Anhang.

  • Seite 24: Bedienung Des Geräts

    MI 2892 Power Master 3 Bedienung des Geräts Dieser Abschnitt beschreibt, wie das Gerät bedient wird. Die Vorderseite des Geräts besteht aus einem farbigen LCD-Display und einem Tastenfeld. Auf dem Display werden die gemessenen Daten und der Gerätestatus angezeigt. Die Beschreibung der wesentlichen Symbole auf dem Display und Tasten ist in der Abbildung unten dargestellt.

  • Seite 25: Statusleiste Des Geräts

    MI 2892 Power Master 3.1 Statusleiste des Geräts Die Statusleiste des Geräts ist auf dem Bildschirm oben platziert. Sie zeigt verschiedene Gerätezustände an. Beschreibungen der Icons sind in der Tabelle unten ersichtlich. Abbildung 3.3: Statusleiste des Geräts Tabelle 3.1: Beschreibung der Statusleiste des Geräts Zeigt den Ladezustand der Batterie an.

  • Seite 26: Gerätetasten

    Gerät ein/auszuschalten. 3.3 Gerätespeicher (MicroSD-Karte) Das Power Master verwendet eine MicroSD-Karte, um Aufzeichnungen zu speichern. Vor der Benutzung des Geräts muss die MicroSD-Karte so formatiert werden, dass sie eine einzige Partition mit FAT32-Dateisystem aufweist. Danach ist sie in das Gerät...

  • Seite 27: Hauptmenü Des Geräts

    MI 2892 Power Master Abbildung 3.4: Einstecken der MicroSD-Karte 1. Öffnen Sie die Abdeckung des Geräts 2. Führen Sie die MicroSD-Karte in den Steckplatz des Geräts ein (wie in der Abbildung dargestellt, muss die Oberseite der Karte nach unten gedreht werden) 3.

  • Seite 28: Untermenüs Des Geräts

    MI 2892 Power Master Tabelle 3.3: Hauptmenü des Geräts Untermenü MESSUNG. Bietet Zugang zu mehreren Messbildschirmen des Geräts Untermenü REKORDER. Bietet Zugang zur Konfiguration der Geräterekorder und Speicherung. Untermenü MESSEINSTELLUNGEN. Bietet Zugang zu den Einstellungen für Messungen. Untermenü ALLGEMEINE EINSTELLUNGEN. Bietet Zugang zu verschiedenen Geräteeinstellungen.
  • Seite 29 MI 2892 Power Master Abbildung 3.7: Untermenü Rekorder Abbildung 3.8: Untermenü Messeinstellungen Abbildung 3.9: Untermenü Allgemeine Einstellungen Tabelle 3.5: Tasten in den Untermenüs Wählt in jedem Untermenü die Funktion aus. Öffnet die gewählte Funktion. ENTER Kehrt zum „HAUPTMENÜ“ zurück.

  • Seite 30: U, I, F

    MI 2892 Power Master 3.5 U, I, f Die Parameter für Spannung, Strom und Frequenz können auf den „U, I, f”-Bildschirmen beobachtet werden. Die Messergebnisse können in tabellarischer Form (MESSGERÄT) oder in grafischer Form (OSZILLOSKOP, TREND) betrachtet werden. Die Ansicht TREND ist nur im Modus AUFZEICHNUNG aktiv.
  • Seite 31 MI 2892 Power Master Auf diesen Bildschirmen werden die Messungen der Online-Spannung und des -Stroms angezeigt. Beschreibungen für die Symbole und Abkürzungen, die in diesem Menü verwendet werden, sind in der Tabelle unten dargestellt. Tabelle 3.6: Symbole und Abkürzungen auf dem Gerätebildschirm...

  • Seite 32: Oszilloskop

    MI 2892 Power Master Löst die Momentaufnahme der Wellenform aus. Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.5.2 Oszilloskop Wie unten dargestellt, können auf dem Gerät verschiedene Kombinationen von Spannungs- und Stromwellenformen angezeigt werden. Abbildung 3.12: nur Wellenform der Abbildung 3.13: nur Wellenform des...

  • Seite 33: Trend

    MI 2892 Power Master Wählt aus, welche Wellenformen angezeigt werden sollen: Zeigt die Wellenform der Spannung. I U,I U/I Zeigt die Wellenform des Stroms. U,I U/I Zeigt die Spannungs- und Stromwellenform (ein einziges Diagramm). Zeigt Spannungs- Stromwellenform (zwei U I U,I Grafiken).
  • Seite 34 MI 2892 Power Master Abbildung 3.16: Spannungstrend (alle Abbildung 3.17: Spannungstrend Spannungen) (einzelne Spannung) Abbildung 3.18: Spannungs- und Abbildung 3.19: Spannungs- und Stromtrend (Einfach-Modus) Stromtrend (Dual-Modus) Abbildung 3.20: Trends aller Ströme Abbildung 3.21: Trend der Frequenz Tabelle 3.10: Symbole und Abkürzungen auf dem Gerätebildschirm...

  • Seite 35: Leistung

    MI 2892 Power Master Maximaler ( ), aktiver durchschnittlicher ( ) und minimaler ( ) Wert der Frequenz auf dem Synchronisierungskanal für das Zeitintervall (IP), das mit dem Cursor ausgewählt wurde. 10.Mai.2013 Zeitstempel des Zeitintervalls (IP), das mit dem Cursor ausgewählt 12:02:00 wurde.

  • Seite 36: Messgerät

    MI 2892 Power Master 3.6.1 Messgerät Beim Öffnen der Option LEISTUNG im Untermenü Messungen wird der tabellarische Bildschirm LEISTUNG (MESSGERÄT) angezeigt (siehe Abbildung unten). Abbildung 3.23: Zusammenfassung der Abbildung 3.22: Zusammenfassung der Leistungsmessungen Leistungsmessungen (grundfrequent) (zusammengesetzt) Abbildung 3.24: Ausführliche Abbildung 3.25: Ausführliche...
  • Seite 37 MI 2892 Power Master Scheinleistung (S In der Spalte Grundfrequent: Momentane grundfrequente Wirkleistung (Sfund , Sfund , Sfund Positive Sequenz der gesamten grundfrequenten Wirkleistung  Positive Sequenz der gesamten grundfrequenten Blindleistung  Positive Sequenz der gesamten grundfrequenten Scheinleistung  Leistungsfaktor des Mitsystems (grundfrequent, Gesamt)

  • Seite 38: Trend

    MI 2892 Power Master Zeigt die Messergebnisse der GESAMTleistungsmessungen. 1 2 3  MESSG. Wechselt zur Ansicht MESSGERÄT. Wechselt zur Ansicht TREND (nur während der Aufzeichnung TREND verfügbar). Löst die Momentaufnahme der Wellenform aus. Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.6.2 Trend Während einer aktiven Aufzeichnung steht die Ansicht TREND zur Verfügung (für...
  • Seite 39 MI 2892 Power Master Ansicht: Zusammengesetzte Leistung Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der S1, S2, S3, Se zusammengesetzten Scheinleistung (S , Se ) für das Zeitintervall (IP), das mit dem Cursor ausgewählt wurde. Ansicht: Grundfrequente Leistung...
  • Seite 40 MI 2892 Power Master ) Wirkleistung der Harmonischen für das Zeitintervall Hges (IP), das mit dem Cursor ausgewählt wurde. Tabelle 3.15: Tasten auf den Leistungs (TREND)-Bildschirmen Wählt aus, welche Messung das Gerät im Diagramm darstellen soll: Verbr. oder Erzeugt Messungen hinsichtlich verbrauchter (Zusatz: +) oder erzeugter Leistung (Zusatz: -).

  • Seite 41: Energie

    MI 2892 Power Master VF+i VF+c P+ Q+i Q+c S+ Zeigt den Trend des kapazitiven Verschiebungsfaktors. VF+c VF+i Wenn Nicht grundfrequente Leistung ausgewählt wurde: Zeigt den Trend der nicht grundfrequenten Dei Dev Pht Scheinleistung. Zeigt die nicht grundfrequente Stromverzerrungsleistung. Dev Pht...

  • Seite 42: Trend

    MI 2892 Power Master Abbildung 3.27: Bildschirm mit den Energiezählern Tabelle 3.16: Symbole und Abkürzungen auf dem Gerätebildschirm Verbrauchte (+) Phasen- (Ep , Ep , Ep ) oder Gesamt- (Ep Wirkenergie Erzeugte (-) Phasen- (Ep , Ep , Ep ) oder Gesamt- (Ep...
  • Seite 43 MI 2892 Power Master Abbildung 3.28: Bildschirm Energietrend Tabelle 3.18: Symbole und Abkürzungen auf dem Gerätebildschirm Verbrauchte (+) Phasen- (Ep , Ep , Ep ) oder Gesamt- (Ep Wirkenergie Erzeugte (-) Phasen- (Ep , Ep , Ep ) oder Gesamt- (Ep...

  • Seite 44: Harmonische / Zwischenharmonische

    MI 2892 Power Master 3.8 Harmonische / Zwischenharmonische Harmonische stellen Spannungs- und Stromsignale als eine Summe von Sinuskurven der Netzfrequenz und deren ganzzahligen Vielfachen dar. Eine sinusförmige Welle mit einer Frequenz, die um ein k-faches höher ist, als die Grundfrequenz (k ist eine ganze...
  • Seite 45 MI 2892 Power Master Tabelle 3.21: Tasten auf den (MESSGERÄT)-Bildschirmen der Harmonischen / Zwischenharmonischen Hält die Messung auf dem Bildschirm. HALTEN STARTEN Startet die gehaltene Messung. Schaltet zwischen den Ansichten der Harmonischen und Zwischenharmonischen um. Wechselt zwischen den Einheiten: Effektivwert (Volt ,Ampere)

  • Seite 46: Histogramm (Balken)

    MI 2892 Power Master Wechselt zur Ansicht BALKEN. BALKEN Wechselt zur Ansicht TREND (nur während der TREND Aufzeichnung verfügbar). Schaltet zwischen den Anteilen der Harmonischen / Zwischenharmonischen um. Löst die Momentaufnahme der Wellenform aus. Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.8.2 Histogramm (Balken)
  • Seite 47 MI 2892 Power Master STARTEN Startet die gehaltene Messung. Schaltet zwischen den Ansichten der Harmonischen und Zwischenharmonischen um. Tasten im Fenster ZEIGEN: ZEIGEN Wählt die Option. Bestätigt die gewählte Option. ENTER Verlässt das Auswahlfenster ohne Änderung. Wählt zwischen den Balkendiagrammen der Harmonischen / Zwischenharmonischen für die einzelnen Phasen und den...

  • Seite 48: Trend

    MI 2892 Power Master 3.8.3 Trend Während eines aktiven ALLGEMEINEN REKORDERS steht die Ansicht TREND zur Verfügung (für Anleitungen zum Start des ALLGEMEINEN REKORDERS - siehe Abschnitt 3.13). Anteile Spannungs- Stromharmonischen zwischenharmonischen können mit der Durchlauffunktionstaste F4 (MESSGERÄT - BALKEN - TREND) beobachtet werden.
  • Seite 49 MI 2892 Power Master Tabelle 3.25: Tasten auf den (TREND)-Bildschirmen für die Harmonischen / Zwischenharmonischen Schaltet zwischen den Ansichten der Harmonischen und Zwischenharmonischen um. Schaltet die Messeinheiten zwischen Effektivwert (RMS) in V,A oder % der grundfrequenten Harmonischen um. Wählt die Nummer der Harmonischen für die Überwachung aus.

  • Seite 50: Flicker

    MI 2892 Power Master Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.9 Flicker Flickermessung misst menschliche Wahrnehmung Effekts Amplitudenmodulation auf die Netzspannung mithilfe einer Glühlampe. Im Menü Flickermessung zeigt das Gerät die gemessenen Flickerparameter. Die Ergebnisse können in tabellarischer (MESSGERÄT) oder in grafischer Form (TREND) betrachtet werden.

  • Seite 51: Trend

    MI 2892 Power Master Tabelle 3.27: Tasten auf dem Flicker (MESSGERÄT)-Bildschirm HALTEN Hält die Messung auf dem Bildschirm. STARTEN Startet die gehaltene Messung. Löst die Momentaufnahme der Wellenform aus. Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.9.2 Trend Während einer aktiven Aufzeichnung steht die Ansicht TREND zur Verfügung (für Anleitungen zum Start der Aufzeichnung - siehe Abschnitt 3.13).
  • Seite 52 MI 2892 Power Master Tabelle 3.28: Symbole und Abkürzungen auf dem Gerätebildschirm Pst1m1, Pst1m2, Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des Pst1m3, 1-Minuten-Kurzeitflickers P für die Phasenspannungen U st(1min) Pst1m12, oder Leiterspannungen U Pst1m23, Pst1m31...

  • Seite 53: Phasendiagramm

    MI 2892 Power Master Wechselt zur Ansicht TREND (nur während der TREND Aufzeichnung verfügbar). Bewegt den Cursor und wählt das Zeitintervall (IP) für die Überwachung aus. Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.10 Phasendiagramm Das Phasendiagramm stellt grafisch die grundfrequenten Spannungen, Ströme und Phasenwinkel des Netzes dar.

  • Seite 54: Unsymmetriediagramm

    MI 2892 Power Master Wählt die Spannung für das Skalieren aus (mit den Cursors). Wählt den Strom für das Skalieren aus (mit den Cursors). MESSG. Schaltet zur Ansicht PHASENDIAGRAMM. Schaltet zur Ansicht UNSYMMETRIEDIAGRAMM. UNSYM. Wechselt zur Ansicht TREND (nur während der TREND Aufzeichnung verfügbar).

  • Seite 55: Trend Der Unsymmetrie

    MI 2892 Power Master Tabelle 3.33: Tasten auf dem Bildschirm mit dem Unsymmetriediagramm HALTEN Hält die Messung auf dem Bildschirm. STARTEN Startet die gehaltene Messung. Zeigt die Messung der Spannungsunsymmetrie an und wählt die Spannung fürs Skalieren (mit den Cursors) aus Zeigt die Messung der Stromunsymmetrie an und wählt den...

  • Seite 56: Temperatur

    Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.11 Temperatur Das Gerät Power Master ist in der Lage, mit dem Temperaturfühler A 1354 Temperaturen zu messen und aufzuzeichnen. Die Temperatur wird in Grad Celsius und Fahrenheit ausgegeben. Anleitungen zum Start der Aufzeichnung finden Sie in den nächsten...

  • Seite 57: Messgerät

    MI 2892 Power Master 3.11.1 Messgerät Abbildung 3.37: Bildschirm der Temperaturmessung Tabelle 3.36: Symbole und Abkürzungen auf dem Gerätebildschirm Aktuelle Temperatur in Grad Celsius Aktuelle Temperatur in Grad Fahrenheit Tabelle 3.37: Tasten auf dem Bildschirm mit den Temperaturmessungen HALTEN Hält die Messung auf dem Bildschirm.

  • Seite 58: Netzsignale

    MI 2892 Power Master Tabelle 3.38: Symbole und Abkürzungen auf dem Gerätebildschirm Maximaler ( ), durchschnittlicher minimaler Temperaturwert für das letzte aufgezeichnete Zeitintervall (IP) Tabelle 3.39: Tasten auf den Bildschirmen mit den Temperaturtrends Zeigt die Temperatur in Grad Celsius. Zeigt die Temperatur in Grad Fahrenheit.

  • Seite 59: Trend

    MI 2892 Power Master Tabelle 3.40: Symbole und Abkürzungen auf dem Gerätebildschirm Sig1 Echter Effektivwert der Signalspannung (U Sig1 Sig2 Sig3 Sig12 ) für eine benutzerspezifische Trägerfrequenz (316,0 Hz im 316,0 Hz Sig23 Sig31 abgebildeten Beispiel), ausgedrückt in Volt oder Prozent von der...

  • Seite 60: Allgemeiner Rekorder

    Kehrt zum Untermenü „MESSUNGEN“ zurück. 3.13 Allgemeiner Rekorder Das Power Master kann die gemessenen Daten im Hintergrund aufzeichnen. Durch Öffnen der Option ALLGEMEINER REKORDER im Untermenü REKORDER können die Parameter für den Rekorder benutzerspezifisch eingestellt werden, um die Kriterien für Intervall und Signalanzahl für die aufgezeichnete Kampagne zu erfüllen.

  • Seite 61: Intervall

    MI 2892 Power Master Abbildung 3.41: Bildschirm mit den Einstellungen des Allgemeinen Rekorders Die folgende Tabelle gibt eine Beschreibung der Einstellungen des Allgemeinen Rekorders wieder: Tabelle 3.44: Beschreibung der Einstellungen des Allgemeinen Rekorders und der Bildschirmsymbole Der allgemeine Rekorder ist aktiv und wartet auf Auslöser Der allgemeine Rekorder ist aktiv und Aufzeichnung läuft...

  • Seite 62: Wellenform/Einschaltspitzen-Rekorder

    MI 2892 Power Master Bestätigt die gewählte Option. ENTER Verlässt das Fenster zur Einstellung der Startzeit ohne Änderungen. Wählt den zu ändernden Parameter aus. Verändert den Parameter. Kehrt zum Untermenü „REKORDER“ zurück. 3.14 Wellenform/Einschaltspitzen-Rekorder Das Aufzeichnen der Wellenform ist ein leistungsfähiges Werkzeug für die Fehlerbeseitigung und die Erfassung der Wellenformen und Einschaltspitzen bei Spannung und Strom.
  • Seite 63 MI 2892 Power Master Der Wellenform-Rekorder ist aktiv und Aufzeichnung läuft Einstellung der Auslösequelle:  Ereignisse – Auslösung durch Spannungsereignis (siehe 3.19.2);  Alarme – Auslösung durch eine Alarmaktivierung (siehe 3.19.3); Auslöser  Ereign.& Alarme – Auslösung durch einen Alarm oder ein Ereignis ...

  • Seite 64: Erfassen Der Wellenform

    MI 2892 Power Master Wählt den zu ändernden Parameter aus. Verändert den Parameter. Kehrt zum Untermenü „REKORDER“ zurück. 3.14.2 Erfassen der Wellenform Der folgende Bildschirm erscheint, wenn der Benutzer zur Ansicht OSZILLOSKOP umschaltet. Abbildung 3.44: Erfassungsbildschirm des Wellenform-Rekorders Tabelle 3.48: Symbole und Abkürzungen auf dem Gerätebildschirm Der Wellenform-Rekorder ist aktiv und wartet auf Auslöser...

  • Seite 65: Erfasste Wellenform

    MI 2892 Power Master Zeigt die Wellenformen für die Phase L2. 3 N  Zeigt die Wellenformen für die Phase L3. N  Zeigt die Wellenformen für den neutralen Kanal. 1 2 3   Zeigt die Wellenformen für alle Phasen.

  • Seite 66: Transienten-Rekorder

    MI 2892 Power Master Tabelle 3.51: Tasten auf den Rekorderbildschirmen mit erfasster Wellenform Wählt zwischen folgenden Optionen: Zeigt die Wellenform der Spannung. I U,I U/I Zeigt die Wellenform des Stroms. U,I U/I Zeigt die Wellenformen von Spannung und Strom an (Einfach-Modus).

  • Seite 67: Einstellungen

    MI 2892 Power Master 3.15.1 Einstellungen Abbildung 3.46: Bildschirm mit den Einstellungen des Transienten-Rekorders Tabelle 3.52: Beschreibung der Einstellungen des Transienten-Rekorders und der Bildschirmsymbole Der Transienten-Rekorder ist aktiv und wartet auf Auslöser Der Transienten-Rekorder ist aktiv und Aufzeichnung läuft Der Auslösewert basiert auf einer Hüllkurve, in deren Bereich die Spannung erwartet wird.

  • Seite 68: Erfassen Der Transienten

    MI 2892 Power Master mehr verfügbar ist. Jede fortlaufende Transientenaufzeichnung wird als separate Aufzeichnung behandelt. Es können maximal 200 Aufzeichnungen erfolgen. Tabelle 3.53: Tasten auf dem Bildschirm mit den Einstellungen des Transienten- Rekorders START Startet den Transienten-Rekorder. Stoppt den Transienten-Rekorder.

  • Seite 69: Erfasste Transienten

    MI 2892 Power Master U1, U2, U3, Un Echter Effektivwert der Phasenspannung: U 1Rms 2Rms 3Rms NRms U12, U23, U31 Echter Effektivwert der Leiterspannung: 12Rms 23Rms 31Rms I1, I2, I3, In Echter Effektivwert des Stroms: I 1Rms 2Rms 3Rms NRms Tabelle 3.55: Tasten auf dem Erfassungsbildschirm des Transienten-Rekorders...
  • Seite 70 MI 2892 Power Master Abbildung 3.48: Rekorderbildschirm mit erfasster Transiente Tabelle 3.56: Symbole und Abkürzungen auf dem Gerätebildschirm Abruf der Speicherliste. Der angezeigte Bildschirm wurde vom Speicher abgerufen Cursor-Position in Bezug auf die Auslösezeit (blaue Linie in der Grafik) u1(t), u2(t), u3(t), un(t)

  • Seite 71: Ereignistabelle

    MI 2892 Power Master Stellt den vertikalen Zoom ein. Bewegt den Cursor. Schaltet den Cursor zwischen Spannung und Strom um (nur in U, I oder ENTER U/I). Kehrt zum Untermenü „SPEICHERLISTE“ zurück. 3.16 Ereignistabelle In dieser Tabelle werden erfasste Spannungseinbrüche, -überhöhungen und - unterbrechungen angezeigt.
  • Seite 72 MI 2892 Power Master Abbildung 3.50: Bildschirm mit der Detailansicht zu den Spannungsereignissen Tabelle 3.58: Symbole und Abkürzungen auf dem Gerätebildschirm Datum Datum, als das ausgewählte Ereignis eintrat Eindeutige Ereignisnummer (ID) Zeigt die Phasen- oder Leiterspannung an, bei der das Ereignis eintrat: 1 –...
  • Seite 73 MI 2892 Power Master EREIGNISSE Kehrt zur Ansicht „EREIGNISSE“ zurück. Wählt das Ereignis aus. Öffnet die Ansicht der Ereignisdetails. ENTER Kehrt zum Bildschirm mit der Ereignisgruppenübersicht zurück. Kehrt zum Untermenü „REKORDER“ zurück. Phasenansicht In dieser Ansicht sind die Spannungsereignisse nach Phasen getrennt. Diese Ansicht ist besonders bei der Fehlerbeseitigung zweckdienlich.
  • Seite 74 MI 2892 Power Master Zeigt die Phasen- oder Leiterspannung an, bei der das Ereignis eintrat: 1 – Ereignis auf Phase U 2 – Ereignis auf Phase U 3 – Ereignis auf Phase U 12 – Ereignis bei der Spannung U 23 –...

  • Seite 75: Alarmtabelle

    MI 2892 Power Master EREIGN. Kehrt zur Ansicht „EREIGNISSE“ zurück. Wählt das Ereignis aus. Öffnet die Ansicht der Ereignisdetails. ENTER Kehrt zum Bildschirm mit der Übersicht der Phasenereignisse zurück. Kehrt zum Untermenü „REKORDER“ zurück. 3.17 Alarmtabelle Dieser Bildschirm zeigt eine Liste der Alarme, die ausgelöst wurden. Die Alarme werden in einer Tabelle angezeigt, in der jede Zeile einen Alarm darstellt.
  • Seite 76 MI 2892 Power Master 23 – Alarm auf Leitung L 31 – Alarm auf Leitung L Flanke Gibt die Alarmübergänge an:  Steigen – Parameter hat den Schwellenwert überschritten  Fallen – Parameter hat den Schwellenwert unterschritten Min/Max Mindest- oder Maximalwert des Parameters während des Auftretens des...

  • Seite 77: Speicherliste

    MI 2892 Power Master Zeigt nur Alarme auf Kanälen, die nicht von  1 2 3 N 12 23 31 anderen Kanälen abhängen  Zeigt alle Alarme. 1 2 3 N 12 23 31 T Wählt alle Alarme. Kehrt zum Untermenü „REKORDER“ zurück.

  • Seite 78: Allgemeine Aufzeichnung

    MI 2892 Power Master Tabelle 3.65: Tasten auf dem Bildschirm mit der Speicherliste ZEIGEN Zeigt Details zur aktuell ausgewählten Aufzeichnung. LÖSCHEN Löscht die ausgewählte Aufzeichnung. Öffnet das Fenster zur Bestätigung des Löschens aller gespeicherten Aufzeichnungen. Tasten im Bestätigungsfenster: Wählt JA oder NEIN.
  • Seite 79 MI 2892 Power Master Startzeit der allgemeinen Aufzeichnung. Start Ende Stoppzeit der allgemeinen Aufzeichnung. Größe Aufzeichnungsgröße in Kilobyte (kB) oder Megabyte (MB). Tabelle 3.67: Tasten auf dem Bildschirm mit der Titelseite der Allgemeinen Aufzeichnung Wechselt zum Bildschirm mit dem Menü...
  • Seite 80 MI 2892 Power Master Navigiert durch die Aufzeichnungen (nächste oder vorherige Aufzeichnung). Wählt den Parameter aus (nur im Menü EINSTELLUNGEN DER KANÄLE). Kehrt zum Untermenü „REKORDER“ zurück. Durch Drücken von ZEIGEN im Menü EINSTELLUNGEN DER KANÄLE erscheint die Grafik TREND der ausgewählten Kanalgruppe auf dem Bildschirm. Der typische Bildschirm ist in der Abbildung unten dargestellt.

  • Seite 81: Momentaufnahme Von Der Wellenform

    MI 2892 Power Master Zeigt den Spannungstrend. I U,I U/I Zeigt den Stromtrend. f U,I U/I Zeigt den Trend der Frequenz. U,I U/I Zeigt die Spannungs- und Stromtrends (Einfach-Modus). U I f Zeigt die Spannungs- und Stromtrends (Dual-Modus). U I f U,I Wählt zwischen Phasen-, Neutralleiter-, All-Phasen- und...
  • Seite 82 MI 2892 Power Master Tabelle 3.70: Beschreibung der Rekordereinstellungen Aufzeichnung Gewählte Aufzeichnungsnummer, für die die Details angezeigt werden. DATEINAME Name der Aufzeichnung auf der SD-Karte Gibt den Aufzeichnungstyp an:  Momentaufnahme. Start Startzeit der Aufzeichnung. Größe Aufzeichnungsgröße in Kilobyte (kB).

  • Seite 83: Wellenform/Einschaltspitzen-Aufzeichnung

    MI 2892 Power Master Bestätigt die Auswahl. ENTER Verlässt das Bestätigungsfenster ohne Löschen der gespeicherten Aufzeichnungen. Navigiert durch die Aufzeichnungen (nächste oder vorherige Aufzeichnung). Kehrt zum Untermenü „REKORDER“ zurück. Durch Drücken von ZEIGEN im Menü EINSTELLUNGEN DER KANÄLE erscheint der Bildschirm MESSGERÄT. Der typische Bildschirm ist in der Abbildung unten dargestellt.

  • Seite 84: Anschlusseinrichtung

    MI 2892 Power Master Abbildung 3.58: Untermenü MESSEINSTELLUNGEN Tabelle 3.72: Beschreibung der Optionen zu den Messeinstellungen Anschlusseinrichtun Einstellung der Parameter für die Messungen. Ereigniseinrichtung Einstellung der Ereignisparameter. Alarmeinrichtung Einstellung der Alarmparameter. Netzsignaleinrichtun Einstellung der Parameter zu den Netzsignalen. Tabelle 3.73: Tasten auf dem Bildschirm mit dem Untermenü Messeinstellungen Wählt die Option im Untermenü...

  • Seite 85: Anschluss

    MI 2892 Power Master Tabelle 3.74: Beschreibung der Anschlusseinrichtung Stellen Sie die Nennspannung ein. Wählen Sie die Spannung entsprechend der Netzspannung aus. Wenn die Spannung über einen Spannungswandler gemessen wird, drücken Sie für die Einstellung der Parameter des Spannungswandlers die Taste ENTER: Nennspannung Spannungsverhältnis: Spannungswandler Verhältnis Δ ...
  • Seite 86 MI 2892 Power Master  1L: einphasiges 2-Leitersystem;  3L: dreiphasiges 3-Leitersystem;  4L: dreiphasiges 4-Leitersystem;  Off.D (Offenes Dreieck): dreiphasiges 2 ½ - Leitersystem (Offenes Dreiecksystem). Synchronisierungskanal Dieser Kanal wird Synchronisierung des Geräts mit der Netzfrequenz verwendet. diesem Kanal...

  • Seite 87: Ereigniseinrichtung

    MI 2892 Power Master Wählt Systemfrequenz. Entsprechend dieser Einstellung wird das 10/12-Zyklenintervall oder das 12- Zyklenintervall für die Berechnung verwendet (gemäß Systemfrequenz IEC 61000-4-30):  50 Hz  60 Hz Stellt die werkseitig eingestellten Standardparameter ein. Dies sind: Nennspannung: 230 V (L-N);...

  • Seite 88: Alarmeinrichtung

    MI 2892 Power Master Abbildung 3.60: Bildschirm für die Ereigniseinrichtung Tabelle 3.76: Beschreibung der Ereigniseinrichtung Nennspannung Angabe des Typs (L-N oder L-L) und des Werts der Nennspannung. Überhöhung Stellt den Schwellenwert für die Überhöhung ein. Einbruch Stellt den Schwellenwert für den Einbruch ein.
  • Seite 89 MI 2892 Power Master Tabelle 3.78: Beschreibung der Alarmeinrichtung 1. Spalte - Wählt den Alarm aus der Gruppe der Messungen und dann die Messung selbst aus. Messgröße (P+, Uh5, I, in der Abbildung oben) 2. Spalte - Wählt die Phasen für die Erfassung der Alarme ...

  • Seite 90: Netzsignaleinrichtung

    MI 2892 Power Master Cursortasten. Wählt den Parameter aus oder ändert den Wert. Bestätigt die Einstellungen für einen Alarm. Kehrt zum Untermenü „MESSEINSTELLUNGEN“ zurück. 3.19.4 Netzsignaleinrichtung Die Netzsignalspannung, in bestimmten Anwendungen „Rundsteuersignal“ genannt, ist eine Anhäufung von Signalen, oft auf einer nicht harmonischen Frequenz, mit der industrielle Ausrüstungen, Ertragsmessgeräte und andere Vorrichtungen fern bedient...

  • Seite 91: Kommunikation

    MI 2892 Power Master Abbildung 3.63: Untermenü ALLGEMEINE EINSTELLUNGEN Tabelle 3.81: Beschreibung der Optionen zu den Allgemeinen Einstellungen Kommunikation Stellt die Kommuikationsquelle und Baudrate ein. Uhrzeit & Datum Stellt Uhrzeit, Datum und Zeitzone ein. Sprache Wählt die Sprache aus. Angaben zum Gerät Informationen über das Gerät.
  • Seite 92 MI 2892 Power Master Abbildung 3.64: Bildschirm mit den Kommunikationseinstellungen Tabelle 3.83: Beschreibung der Optionen zu den Kommunikationseinstellungen Wählt RS-232-, USB- oder INTERNET- PC-Anschluss Kommunikations-Port aus. Aktiviert das GPS, wenn es für die Zeitsynchronisierung verwendet wird. gültig, wenn INTERNET-Kommunikation ausgewählt wurde. Die Geheimnummer gewährleistet einen zusätzlichen...

  • Seite 93: Uhrzeit & Datum

    GPS – externer GPS-Empfänger Hinweis: GPS-Zeitsignal wird automatisch eingestellt, wenn das GPS aktiviert und gefunden wurde. Wählt die Zeitzone aus. Hinweis: Das Power Master kann seine Systemuhr mit Coordinated Universal Time (UTC-Zeit) synchronisieren, die von einem extern angeschlossenen Zeitzone GPS-Modul geliefert wird.

  • Seite 94: Sprache

    MI 2892 Power Master Verändert den Parameter. Wählt zwischen folgenden Parametern aus: Stunde, Minute, Sekunde, Tag, Monat oder Jahr. Öffnet das Fenster zum Ändern von Datum/Uhrzeit. ENTER Kehrt zum Untermenü „ALLGEMEINE EINSTELLUNGEN“ zurück. 3.20.4 Sprache In diesem Menü können verschiedene Sprachen ausgewählt werden.

  • Seite 95: Sperren/Entsperren

    Kehrt zum Untermenü „ALLGEMEINE EINSTELLUNGEN“ zurück. 3.20.6 Sperren/Entsperren Das Power Master kann unbefugten Zugriff auf alle wesentlichen Gerätefunktionen durch einfaches Sperren verhindern. Wenn das Gerät für einen längeren Zeitraum an einem unbeaufsichtigten Messpunkt verbleibt, wird dies zur Vermeidung eines unbeabsichtigten Stoppens der Aufzeichnung, einer Änderung der Geräte- oder Messeinstellungen usw.

  • Seite 96: Farbmodell

    MI 2892 Power Master Öffnet das PIN-Eingabefenster zur Änderung der PIN. Akzeptiert die neue PIN. ENTER Entsperrt das Gerät (wenn der PIN-Code korrekt ist). Kehrt zum Untermenü „ALLGEMEINE EINSTELLUNGEN“ zurück. Die folgende Tabelle zeigt, wie eine Gerätesperre die Funktionsweise des Geräts beeinflusst.
  • Seite 97 MI 2892 Power Master Abbildung 3.70: Farbdarstellungen der Phasenspannungen Tabelle 3.92: Tasten auf den Bildschirmen des Farbmodells Öffnet den Farbänderungsbildschirm (nur im benutzerspezifischen Modus verfügbar). Tasten auf dem Farbänderungsbildschirm: BEARB. Zeigt die ausgewählte Farbe für die L2 L3 N Phase L1.

  • Seite 98: Aufzeichnungspraxis Und Geräteanschluss

    MI 2892 Power Master 4 Aufzeichnungspraxis und Geräteanschluss Im folgenden Abschnitt wird die empfohlene Mess- und Aufzeichnungspraxis beschrieben. 4.1 Messkampagne Bei Messungen der Netzqualität handelt es sich um einen spezielle Art von Messungen, die viele Tage dauern können und zumeist nur einmal durchgeführt werden.
  • Seite 99 MI 2892 Power Master Abbildung 4.1: Empfohlenes Messverfahren...
  • Seite 100 MI 2892 Power Master Schritt 1: Einstellungen am Gerät Messungen vor Ort können sehr anstrengend. Daher ist es empfehlenswert, die Messausrüstung im Büro vorzubereiten. Die Vorbereitung des Power Master beinhaltet folgende Schritte:  Sichtkontrolle des Geräts und des Zubehörs. Warnhinweis: Verwenden Sie keine Ausrüstung, die offensichtlich beschädigt ist! ...
  • Seite 101 MI 2892 Power Master Hinweis: Das Gerät gewährleistet eine korrekte Messung bis zu 150 % der gewählten Nennspannung.  Bei einer indirekten Spannungsmessung wählen nach Wandlungsverhältnis geeignete „Spannungsverhältnis“ aus. (Für Einzelheiten - siehe Abschnitt 3.19.1 und 4.2.2). Schritt 2.3: Einstellungen der Stromzangen ...
  • Seite 102 MI 2892 Power Master  Prüfen Sie mithilfe des Menüs LEISTUNG, ob es Anzeichen oder Indizien für eine Wirk-, Blind- und Scheinleistung sowie den Leistungsfaktor gibt. Wenn einer dieser Schritte Ihnen verdächtige Messergebnisse liefert, kehren Sie zum Schritt 2 zurück und überprüfen Sie noch einmal die Einstellungen der Messparameter.

  • Seite 103: Anschlusseinrichtung

    MI 2892 Power Master Schritt 7: Berichterstellung (PowerView v3.0) Laden Sie mithilfe der PC-Software PowerView v3.0 die Aufzeichnungen herunter, führen Sie die Analysen durch und erstellen Sie die Berichte. Einzelheiten finden Sie im Benutzerhandbuch von PowerView v3.0. 4.2 Anschlusseinrichtung 4.2.1 Anschluss an Niederspannungssysteme Das Gerät kann an ein dreiphasiges oder einphasiges Versorgungsnetz angeschlossen...
  • Seite 104 MI 2892 Power Master Abbildung 4.3: Auswählen des dreiphasigen 4-Leitersystems auf dem Gerät Das Gerät muss entsprechend der Abbildung unten an das Netz angeschlossen werden: Abbildung 4.4: Dreiphasiges 4-Leitersystem Dreiphasiges 3-Leitersystem Für die Auswahl dieses Anschlussschemas wählen Sie auf dem Gerät folgenden Anschluss: Abbildung 4.5: Auswählen des dreiphasigen 3-Leitersystems auf dem Gerät...
  • Seite 105 MI 2892 Power Master Abbildung 4.6: Dreiphasiges 3-Leitersystem Offenes Dreieck-3-Leitersystem (Aaronschaltung) Für die Auswahl dieses Anschlussschemas wählen Sie auf dem Gerät folgenden Anschluss: Abbildung 4.7: Auswählen des offenen Dreieck-3-Leitersystems auf dem Gerät Das Gerät muss entsprechend der Abbildung unten an das Netz angeschlossen werden.

  • Seite 106: Anschluss An Mittel- Oder Hochspannungssysteme

    MI 2892 Power Master Einphasiges 1-Leitersystem Für die Auswahl dieses Anschlussschemas wählen Sie auf dem Gerät folgenden Anschluss: Abbildung 4.9: Auswählen des einphasigen 3-Leitersystems auf dem Gerät Das Gerät muss entsprechend der Abbildung unten an das Netz angeschlossen werden. Abbildung 4.10: einphasiges 1-Leitersystem Hinweis: Bei der Erfassung von Ereignissen wird empfohlen, nicht genutzte Spannungseingänge mit dem Spannungseingang N zu verbinden.

  • Seite 107: Auswahl Der Stromzangen Und Einstellen Des Wandlungsverhältnisses

    MI 2892 Power Master Abbildung 4.11: Beispiel für das Spannungsverhältnis eines 11 kV / 110 V-Wandlers Das Gerät muss entsprechend der Abbildung unten an das Netz angeschlossen werden. Abbildung 4.12: Anschließen des Geräts an einen vorhandenen Stromwandler im Mittelspannungssystem 4.2.3 Auswahl...
  • Seite 108 MI 2892 Power Master Die direkte Strommessung kann mit jedem Stromzangenwandler durchgeführt werden. Wir empfehlen besonders Smart-Stromzangen: die flexible Stromzange A 1227 und die Eisen-Stromzange A 1281. Es können auch andere Stromzangenmodelle von Metrel verwendet werden: A 1033 (1000 A), A1069 (100 A), A1120 (3000 A), A1099 (3000 A) usw.
  • Seite 109 MI 2892 Power Master Abbildung 4.14: Auswahl der Stromzange für eine indirekte Strommessung Überdimensionierter Stromwandler Vor Ort installierte Stromwandler sind üblicherweise überdimensioniert, damit „in Zukunft weitere, neue Lasten hinzugefügt werden können“. In so einem Fall kann der Strom im Primärwandler weniger als 10 % des Bemessungsstroms vom Wandler betragen.
  • Seite 110 MI 2892 Power Master WARNHINWEISE!  Die Sekundärwicklung eines Stromwandlers darf nicht offen sein, wenn dieser an einen spannungsführenden Stromkreis angeschlossen ist.  Ein offener Sekundärkreis kann zu gefährlich hohen Spannungen zwischen den Anschlüssen führen. Automatische Erkennung der Stromzangen Metrel hat eine Produktfamilie von Smart-Stromzangen entwickelt, um die Auswahl der Stromzangen und deren Einrichtung zu vereinfachen.

  • Seite 111: Anschluss Des Temperaturmessfühlers

    Das Gerät wird sich die Einstellungen für das nächste Mal merken. Deshalb muss der Benutzer lediglich den Temperaturmessfühler an das Gerät anschließen. 4.2.5 Anschluss eines Geräts zur Synchronisierung der GPS-Zeit Das Power Master kann seine Systemuhr mit der Coordinated Universal Time (UTC- Zeit) synchronisieren, die von einem extern angeschlossenen GPS-Modul geliefert wird...
  • Seite 112 Tabelle 4.3: Tasten auf dem Bildschirm zum Einstellen der Zeitzone Ändert die Zeitzone. Bestätigt die Zeitzone und kehrt zum Menü „ALLGEMEINE EINSTELLUNGEN“ zurück. Wenn die Zeitzone eingestellt wurde, synchronisiert das Power Master seine Systemzeit und die interne Echtzeituhr mit der empfangenen UTC-Zeit. Das GPS-Modul versorgt Gerät...

  • Seite 113: Verbindung Des Remote-Geräts (Über Das Internet)

    4.3 Verbindung des Remote-Geräts (über das Internet) 4.3.1 Kommunikationsprinzip Für eine Verbindung zu PowerView übers Internet verwendet das Gerät Power Master das Ethernet. Da Unternehmen häufig mit Firewalls die Optionen für den Internetverkehr einschränken, wird die gesamte Kommunikation über einen dedizierten „Metrel-Server“...

  • Seite 114: Einrichtung Des Geräts Am Remote-Messort

    MI 2892 Power Master 4.3.2 Einrichtung des Geräts am Remote-Messort Der Aufbau am Remote-Standort beginnt mit dem Anschluss des Geräts Power Master an das Netz oder den Messpunkt. Da eine Messkampagne Tage oder sogar Wochen dauern kann, ist es erforderlich, eine zuverlässige Stromversorgung für das Gerät sicherzustellen.

  • Seite 115: Einrichtung Von Powerview Für Den Remote-Zugriff Auf Das Gerät

    MI 2892 Power Master Tabelle 4.5: Internet-Icons der Statusleiste Internetverbindung nicht vorhanden. Gerät versucht, eine IP-Adresse zu beziehen und sich mit dem Metrel-Server zu verbinden. Gerät ist mit dem Internet und dem Metrel-Server verbunden und kommunikationsbereit. Gerät ist mit PowerView verbunden.

  • Seite 116: Remote-Verbindung

    MI 2892 Power Master Tabelle 4.6: Parameter des Formulars zur Geräteauswahl Geben Sie die Seriennummer des Power Seriennummer: Erforderlich Master ein Telefonnummer: Nicht erforderlich Lassen Sie dieses Feld leer Geben Sie den Zahlencode ein, der im Geheimer Menü Geräts für Erforderlich Schlüssel:...
  • Seite 117 MI 2892 Power Master Dieses Fenster wird für die Überwachung und Fehlerbeseitigung in der Remote- Verbindung zum Gerät verwendet. Die Remote-Verbindung kann in 4 Schritte unterteilt werden. Schritt 1: PowerView v3.0-Verbindung zum Local Area Network (LAN) Nach dem Öffnen von „Remote-Verbindung” wird PowerView v3.0 versuchen, automatisch eine Internetverbindung herzustellen.
  • Seite 118 Schritt 4: Verbindung des Remote-Geräts zu PowerView v3.0 Nachdem die ersten drei Schritte erfolgreich abgeschlossen wurden, verbindet sich das Power Master-Gerät automatisch per VPN-Verbindung über den Metrel-Server mit PowerView v.3.0 und stellt die Verbindung her. Wenn die Verbindung des Remote-Geräts zu PowerView v3.0 erfolgreich hergestellt wurde, erscheint zwischen den Icons „Router/Proxy/ISP“...
  • Seite 119 MI 2892 Power Master Abbildung 4.25: Verbindung des Remote-Geräts mit PowerView v.3.0 hergestellt (Schritt 4) Während die Daten aktualisiert werden, wird der Remote-Button grün dargestellt, um anzuzeigen, dass die Verbindung aktiv ist. Siehe auch Abbildung unten. Falls er in der Farbe Orange erscheint, bedeutet dies, dass die Verbindung unterbrochen wurde und vom Benutzer neu initialisiert werden muss.
  • Seite 120 MI 2892 Power Master Abbildung 4.27: Icon der Remote-Verbindung Herunterladen von Daten Wenn die Einstellungen zur Remote-Verbindung korrekt sind und das „Remote-Gerät“ mit PowerView v3.0 verbunden ist, ist ein Download der Daten möglich. Öffnen Sie das Download-Fenster durch Drücken von F5 oder durch Klicken auf den Button in der Symbolleiste oder durch Auswahl von „Download“...
  • Seite 121 MI 2892 Power Master Abbildung 4.29: Herunterladen der Liste mit den Aufzeichnungen Wenn das Gerätemodell festgestellt wurde, lädt PowerView v3.0 eine Liste mit den Aufzeichnungen vom Gerät herunter. Auf dieser Liste kann eine beliebige Aufzeichnung durch einfaches Anklicken ausgewählt werden. Außerdem steht das Auswahlkästchen „Alle aus-/abwählen“...
  • Seite 122 MI 2892 Power Master Abbildung 4.30: Auswahl von Aufzeichnungen aus einer Liste zum Download Die Abbildung oben zeigt ein Beispiel, in dem die ersten beiden Aufzeichnungen ausgewählt wurden. Zum Start des Downloads klicken Sie auf den Button „Import starten“. Sofort nach dem Download wird in PowerView v3.0 ein neues Dokumentenfenster mit den ausgewählten Aufzeichnungen angezeigt, die in einem neuen Standortknoten...
  • Seite 123 MI 2892 Power Master Abbildung 4.31: Fenster des Echtzeit-Oszilloskops bei einer Remote-Verbindung, mit verschiedenen, ausgewählten Kanälen Die Abbildung oben zeigt ein Online-Fenster mit verschiedenen, ausgewählten Kanälen. Solange die Online-Ansicht aktiv ist, werden die Daten automatisch aktualisiert. Die Aktualisierungsgeschwindigkeit hängt von der Geschwindigkeit Ihrer Verbindung ab.
  • Seite 124 MI 2892 Power Master Remote-Geräts“ aus. Auf dem Bildschirm sollte nun das in der Abbildung unten dargestellte Formular erscheinen. Hinweis: Das in 4.3 beschriebene Verfahren für eine Remote-Verbindung muss erfolgreich durchgeführt worden sein, bevor mit der Konfiguration des Remote-Geräts begonnen wird.
  • Seite 125 MI 2892 Power Master Abbildung 4.33: Konfiguration des Remote-Rekorders Durch Klicken auf den Button „Start“ startet das Gerät den ausgewählten Rekorder genauso, als ob der Benutzer diesen Rekorder direkt am Gerät starten würde. Ein grünes Icon zeigt an, dass der Rekorder aktiv ist, während ein roter darauf hinweist, dass der Rekorder gestoppt wurde.
  • Seite 126 MI 2892 Power Master Abbildung 4.34: Aufzeichnung läuft...

  • Seite 127: Anzahl Der Gemessenen Parameter Und Zusammenhänge Mit Der Anschlussarten

    MI 2892 Power Master 4.4 Anzahl der gemessenen Parameter und Zusammenhänge mit der Anschlussarten Die vom Power Master gemessenen und angezeigten Parameter, die hauptsächlich vom Netztyp abhängen, sind im Menü ANSCHLUSSEINRICHTUNG - Anschluss-Art festgelegt. Wenn beispielsweise der Benutzer ein einphasiges Anschlusssystem wählt,...
  • Seite 128 MI 2892 Power Master       Leistungsfaktor       Zusammenges etzte       Grundfrequent  Nicht grundfreq.           ...

  • Seite 129: Theorie Und Interne Funktionsweise

    Intervall wurde aufgezeichnet (für Einzelheiten - siehe 5.1.13). 5 Theorie und interne Funktionsweise Dieser Abschnitt enthält die grundlegende Theorie der Messfunktionen sowie technische Informationen zur internen Funktionsweise des Geräts Power Master, einschließlich der Beschreibung von Messverfahren und Protokollrichtlinien. 5.1 Messverfahren 5.1.1 Aggregation der Messungen über Zeitintervalle...

  • Seite 130: Spannungsmessung (Ausmaß Des Versorgungsspannung)

    MI 2892 Power Master 5.1.2 Spannungsmessung (Ausmaß des Versorgungsspannung) Einhaltung der Norm: IEC 61000-4-30 Klasse A (Abschnitt 5.2) Alle Spannungsmessungen stellen Effektivwerte 1024 Abtastungen Spannungsgröße über ein 10/12-Zyklenintervall dar. Jedes 10er-Intervall ist angrenzend und nicht überlappend mit den angrenzenden 10er-Intervallen.

  • Seite 131: Frequenzmessung

    MI 2892 Power Master  Phasenstrom-Scheitelfaktor: , p: 1,2,3,N Das Gerät hat intern zwei Strombereiche: einen 10 %- und einen 100 %-Bereich vom Nennstrom des Wandlers. Zusätzlich bieten die Smart-Stromzangenmodelle einige Messbereiche und eine automatische Erkennung. 5.1.4 Frequenzmessung Einhaltung der Norm: IEC 61000-4-30 Klasse A (Abschnitt 5.1) Während der AUFZEICHNUNG mit einem Aggregationsintervall: ≥10 sec wird eine...

  • Seite 132: Grundfrequente Nicht Leistungen Grundfrequente Leistungen

    MI 2892 Power Master Abbildung 5.2: IEEE 1459 Organisation der Phasenleistungsmessung (Phase) Die Tabelle zeigt eine Übersicht aller Leistungsmessungen. Die zusammengesetzte Leistung stellt die Theorie der „alten Leistungsmessung“ dar. Tabelle 5.1: Zusammenfassung und Gruppierung der Phasenleistungsgrößen Messgröße Zusammengesetzte Grundfrequente Nicht...

  • Seite 133: Nicht Grundfrequente Leistungen

    MI 2892 Power Master Tabelle 5.2: Zusammenfassung und Gruppierung der Gesamtleistungsgrößen Messgröße Zusammengesetzte Grundfrequente Nicht grundfrequente Leistungen Leistungen Leistungen Scheinleistung (VA) Se , Su , Se fund Wirkleistung (W) Blindleistung (VAr) , De , De Leitungsauslastung LF ind/kap ges ind/kap...
  • Seite 134 MI 2892 Power Master Gesamtscheinleistung (effektiv): (13)  3   [VA], PFe  Gesamtleistungsfaktor (effektiv): (14) In dieser Formel werden U und I für dreiphasige 4-Leitersysteme (4L) und dreiphasige 3-Leitersysteme (3L) verschiedenartig berechnet. Effektivspannung Ue und -strom Ie in 4L-Systemen: ...
  • Seite 135 MI 2892 Power Master Messungen der (gesamten) grundfrequenten Leistung des Mitsystems Einhaltung der Norm: IEEE STD 1459-2010 Laut IEEE STD 1459 kommt den Leistungsmessungen im Mitsystem (P ) eine immense Bedeutung zu. Sie werden nach folgenden Gleichungen berechnet: Wirkleistung des Mitsystems: (21) ...

  • Seite 136: Energie

    MI 2892 Power Master Messungen der nicht grundfrequenten Gesamtleistung Einhaltung der Norm: IEEE STD 1459-2010 Die Größen der nicht grundfrequenten Gesamtleistung werden nach folgenden Gleichungen berechnet: Effektive nicht grundfrequente Gesamtscheinleistung: (31)    [VA] Effektive Gesamtstromverzerrungsleistung:  3 ...
  • Seite 137 MI 2892 Power Master Die Energiemessung unterteilt sich in zwei Bereiche: in die WIRKenergie auf Grundlage der Wirkleistungsmessung und in die BLINDenergie auf Grundlage der Messung der grundfrequenten Blindleistung. Jeder von ihnen hat zwei Energiezähler: einen für die verbrauchte und einen für die erzeugte Energie.

  • Seite 138: Harmonische Und Zwischenharmonische

    MI 2892 Power Master Abbildung 5.5: Energiezähler des Geräts 5.1.7 Harmonische und Zwischenharmonische Einhaltung der Norm: IEC 61000-4-30 Klasse (Abschnitt 5.7) IEC 61000-4-7 Klasse I Für die Umrechnung eines AD-gewandelten Signals in sinusförmige Komponenten wird die so genannte schnelle Fourier-Transformation (FFT) angewendet. Die folgende Gleichung beschreibt den Zusammenhang zwischen Eingangssignal und der Frequenzdarstellung.
  • Seite 139 MI 2892 Power Master k – Ordnungszahl (Anordnung der Spektrallinie) in Bezug auf die Frequenzbasis  – ist die Breite (oder Dauer) des Zeitfensters (T = N*T =1/f ). Das Zeitfenster ist die Zeitspanne einer Zeitfunktion, für die die Fourier-Transformation durchgeführt wird.

  • Seite 140: Netzsignale

    MI 2892 Power Master 1,2,3 Abbildung 5.7: Darstellung der Untergruppe von Harmonischen / Zwischenharmonischen für eine 50 Hz-Versorgung 5.1.8 Netzsignale Einhaltung der Norm: IEC 61000-4-30 Klasse A (Abschnitt 5.10) Die Signalspannung wird auf Grundlage eines FFT-Spektrums eines 10/12- Zyklenintervalls ermittelt. Der Wert der Netzsignalspannung wird gemessen als: ...

  • Seite 141: Unsymmetrien Bei Spannung Und Strom

    MI 2892 Power Master voltage(V) -100 -200 -300 -400 time (s) Abbildung 5.8: Spannungsschwankung Flicker werden gemäß der Norm IEC 61000-4-15 gemessen. Die Norm legt eine Umwandlungsfunktion fest, die auf einer 230 V/60 W- und einer 120 V/60 W - Glühlampen-Auge-Gehirn-Reaktionskette beruht.

  • Seite 142: Spannungsereignisse

    MI 2892 Power Master    Dabei sind: Für die Berechnung der Unsymmetrie verwendet das Gerät die grundfrequente Komponente des Spannungseingangssignals (U ), gemessen über ein 10/12- Zyklenintervall. Der Gegenspannungsanteil u , als Prozentsatz ausgedrückt, wird ermittelt mit: ...
  • Seite 143 MI 2892 Power Master o Ein Spannungseinbruch beginnt, wenn die Spannung U auf einem Rms½ Kanal unter den Schwellenwert für den Spannungseinbruch fällt und endet, wenn die Spannung U auf derselben Phase gleich oder größer Rms½ als der Schwellenwert für den Spannungseinbruch plus 2 % der Hysterespannung ist.
  • Seite 144 MI 2892 Power Master wenn die U -Spannung gleich oder kleiner als der Schwellenwert für die Rms½ Spannungsüberhöhung plus 2 % der Hysterespannung ist (siehe Abbildung 5.9),  In Dreiphasensystemen können zur Auswertung zwei verschiedene Techniken gleichzeitig angewendet werden: o Eine Spannungsüberhöhung beginnt, wenn die Spannung U Rms½...

  • Seite 145: Alarme

    MI 2892 Power Master oder größer als der Schwellenwert für die Spannungsunterbrechung plus 2 % der Hysterespannung ist. Eine Spannungsunterbrechung wird durch ein Datenpaar gekennzeichnet: die niedrigste Unterbrechnungsspannung und die Dauer.  U – der niedrigste Wert der Unterbechungsspannung ist der kleinste U Unterb Rms½...

  • Seite 146: Datenaggregation In Der Allgemeinen Aufzeichnung

    MI 2892 Power Master Mindest- oder Maximalwert im Alarm Niveau Dauer Alarmdauer 5.1.13 Datenaggregation in der ALLGEMEINEN AUFZEICHNUNG Einhaltung der Norm: IEC 61000-4-30 Klasse A (Abschnitt 4.5.3) Der Aggregationszeitraum (IP) während der Aufzeichnung wird mit dem Parameter Intervall: x min im Menü ALLGEMEINER REKORDER festgelegt.
  • Seite 147 MI 2892 Power Master (53)   Arithmetischer Mittelwert:  Dabei sind: – Durchschnitt Messgröße über gegebenes Aggregationsintervall A – 10/12-Zyklen-Messgrößenwert N – Anzahl der 10-Zyklen-Messungen pro Aggregationsintervall. In der nächsten Tabelle ist die Durchschnittsmethode für jede Messgröße angegeben: Tabelle 5.5: Methoden der Datenaggregation...
  • Seite 148 MI 2892 Power Master Min., Mittelw., Max. Min., Mittelw., Max. Min., Mittelw., Arith.Mittelw., Max. Min., Mittelw., Arith.Mittelw., Max. Min., Mittelw., Arith.Mittelw., Max. Min., Mittelw., Arith.Mittelw., Max. Min., Mittelw., Arith.Mittelw., Max. DC, Uh Mittelw., Max. 0÷50 Mittelw., Harmonische DC, Ih Arith.Mittelw., 0÷50...

  • Seite 149: Momentaufnahme Von Der Wellenform

    Induktiv/Kapazitiv 5.1.14 Momentaufnahme von der Wellenform Während der Messkampagne kann das Power Master Momentaufnahmen von der Wellenform anfertigen. Dies ist besonders für das Speichern von vorübergehenden Merkmalen oder des Netzwerkverhaltens zweckmäßig. Die Momentaufnahme speichert alle Netzwerksignaturen und Wellenform-Abtastungen für 10 Zyklen. Der Benutzer kann mit der Funktion SPEICHERLISTE (siehe 3.18) oder der Software PowerView v3.0 die...

  • Seite 150: Aufzeichnung Der Wellenform

    Der Benutzer kann einzelne oder fortlaufende Wellenformaufzeichnungen bis zu einer Anzahl Aufzeichnungen durchführen. fortlaufenden Wellenformaufzeichnung initialisiert das Power Master automatisch die nächste Wellenformaufzeichnung bei Abschluss der vorherigen. Einschaltspitzen-Rekorder Zusätzlich zur Wellenformaufzeichnung mit ihren Spannungsabtastungen speichert das Gerät auch die Effektivspannung U und den Effektivstrom I .

  • Seite 151: Transienten-Rekorder

    MI 2892 Power Master Abbildung 5.13: Niveauauslösung Abbildung 5.14: Flankenauslösung 5.1.16 Transienten-Rekorder Der Transienten-Rekorder ist dem Wellenform-Rekorder ähnlich. Bei Aktivierung des Auslösers speichert er einen wählbaren Satz an Abtastungen vor und nach Auslösung, aber mit einer zehn Mal höheren Abtastrate.

  • Seite 152: Überblick Über Die Norm En 50160

    MI 2892 Power Master Abbildung 5.15: Feststellung des Transienten-Auslösers (Hüllkurve) Der Niveauauslöser wird aktiviert, wenn der Abtastwert für die Spannung größer ist als der vorgegebene Grenzwert. Abbildung 5.16: Feststellung des Transienten-Auslösers (Hüllkurve) Hinweis: Das Sichern des Gerätedatenspeichers verursacht eine Verlustzeit zwischen aufeinander folgenden Transientenaufzeichnungen.

  • Seite 153: Netzfrequenz

    MI 2892 Power Master Tabelle 5.6: Überblick über die Norm EN 50160 (Kontinuierliche Erscheinungen) Erscheinung der Zulässige Mess- Überwach Zulässiger Versorgungsspannung ungs- Grenzwerte Intervall Prozentsatz zeitraum 49,5 ÷ 50,5 Hz 99,5 % Netzfrequenz 10 s 1 Woche 47,0 ÷ 52,0 Hz 100 % 230 V ±...

  • Seite 154: Zwischenharmonische Spannung

    MI 2892 Power Master Tabelle 5.7: Werte der individuellen harmonischen Spannungen an der Versorgung Ungerade Harmonische Gerade Harmonische Kein Vielfaches von 3 Ein Vielfaches von 3 Ordnungszah Relative Ordnungszah Relative Ordnungszah Relative l der H. Spannun l der H. Spannun l der H.

  • Seite 155: Flickerstärke

    MI 2892 Power Master 5.2.7 Flickerstärke Unter normalen Betriebsbedingungen muss die in einem Zeitraum von 1 Woche durch Spannungsschwankungen verursachte Langzeitflickerstärke für 95 % der Zeit P ≤ 1 betragen. 5.2.8 Spannungseinbrüche Spannungseinbrüche werden typischerweise durch Fehler verursacht, die im öffentlichen Versorgungsnetz oder in den Netzanlagen der Benutzer auftreten.

  • Seite 156: Kurze Unterbrechungen Der Versorgungsspannung

    Rekordereinstellungen des Power Master für die EN 50160- Analyse Das Power Master ist in der Lage, für alle im vorherigen Abschnitt beschriebenen Werte die EN 50160-Analyse durchzuführen. Zur Vereinfachung des Verfahrens verfügt das Power Master hierfür über eine vordefinierte Konfiguration des Rekorders (EN 50160).

  • Seite 157: Technische Daten

    MI 2892 Power Master 6 Technische Daten 6.1 Allgemeine Angaben Betriebstemperatur: -10  C ÷ +50  C Lagertemperatur: -20  C ÷ +70  C 95 % rF (0  C ÷ 40  C), nicht kondensierend Maximale Feuchtigkeit:...

  • Seite 158: Phasenspannungen

    MI 2892 Power Master HINWEIS: Das Gerät hat 3 interne Spannungsbereiche. Entsprechend der Parametereinstellung zur Nennspannung wird der Bereich automatisch ausgewählt. Für Einzelheiten - siehe die Tabellen unten. Nennstrangspannung (L-N): U Spannungsbereich Nenn 50 V ÷ 136 V (L-N) Bereich 1 137 V ÷...

  • Seite 159: Leiterspannungen

    MI 2892 Power Master Spitzenspannung: U , AC+DC Messbereich Auflösung* Genauigkeit Bereich 1: 20,00 ÷ 255,0 Vpk 10 mV, 100 mV ± 0,5 % · U Bereich 2: 50,0 V ÷ 510,0 Vpk 10 mV, 100 mV ± 0,5 % · U Bereich 3: 200,0 V ÷...
  • Seite 160 MI 2892 Power Master A 1033 1000 A 20 A ÷ 1000 A ± 1,3 %  I 100 A 2 A ÷ 100 A A 1122 100 mA ÷ 5 A ± 1,3 %  I Hinweis: Die Gesamtgenauigkeit wird folgendermaßen berechnet:...

  • Seite 161: Frequenz

    MI 2892 Power Master Genauigkeit der am Stromeingang gemessenen Halbzyklus-Effektivspannung Messbereich (geräteeigene Genauigkeit) Genauigkeit Scheitelfaktor Bereich 1: 2,0 mV ÷ 200,0 mV ± 1 % · U Bereich 2: 20,0 mV ÷ 2,0000 V ± 1 % · U 6.2.5 Frequenz Messbereich Auflösung...

  • Seite 162: Grundfrequente Leistung

    MI 2892 Power Master Mit Eisen- ± 0,8 %  S Stromzange A 1281 / 1000 A    *Genauigkeitswerte sind gültig, wenn cos φ 0,80; I 10 % I und U 80 % U Nenn Nenn  ...

  • Seite 163: Nicht Grundfrequente Leistung

    MI 2892 Power Master 6.2.9 Nicht grundfrequente Leistung Nicht grundfrequente Messbereich Voraussetzungen Genauigkeit Leistung Ohne Wirkleistung der Stromzangen 0,000 k ÷ 999,9 M Harmonischen* (W) ± 1,0%  Ph (nur Gerät) 4 Digits , Ph , Ph , Ph Ph > 1%  P...

  • Seite 164: Energie

    MI 2892 Power Master 6.2.12 Energie Messbereich Auflösung Genauigkeit (kWh, kVArh, kVAh) Ohne ± 0,5 %  Ep Stromzangen 000.000.000,001 ÷ 999.999.999,999 (nur Gerät) Mit A 1227 ± 1,8 %  Ep Flexible 000.000.000,001 ÷ 999.999.999,999 Stromzange 12 Digits Mit A 1281 Mehrbereichs- ±...

  • Seite 165: Harmonische Und Thd Des Stroms

    MI 2892 Power Master 6.2.14 Harmonische und THD des Stroms Messbereich Auflösung Genauigkeit ± 0,15 %  I < 10 % I 10 mV Nenn Nenn ± 5 %  Ih 10 % I < Ih < 100 % 10 mV...

  • Seite 166: Unsicherheit Bei Uhrzeit Und Dauer

    MI 2892 Power Master 6.2.19 Unsicherheit bei Uhrzeit und Dauer Unsicherheit der Echtzeituhr Einsatzbereich Genauigkeit -20  C ÷ 70  C ± 3,5 ppm 0,3 s/Tag 0  C ÷ 40  C ± 2,0 ppm 0,17 s/Tag Ereignisdauer, Zeitstempel der Aufzeichnung und Unsicherheit Messbereich Auflösung...

  • Seite 167: Wellenform/Einschaltspitzen-Rekorder

    MI 2892 Power Master 5 min > 1 Jahr > 1 Jahr > 1 Jahr 10 min > 1 Jahr > 1 Jahr > 1 Jahr 15 min > 1 Jahr > 1 Jahr > 1 Jahr 30 min > 1 Jahr >...

  • Seite 168: Einhaltung Der Normen

    MI 2892 Power Master 6.4 Einhaltung der Normen 6.4.1 Übereinstimmung mit der IEC 61557-12 Allgemeine und wesentliche Merkmale Funktion Beurteilung Netzqualität Indirekte Strom- direkte Spannungsmessung Klassifizierung gemäß 4.3 Indirekte Strom- indirekte Spannungsmessung Temperatur Feuchtigkeit + Höhe Normal Messeigenschaften Funktionssymbole Klasse gemäß IEC 61557-12 Messbereich 2 % ÷...

  • Seite 169: Übereinstimmung Mit Der Iec 61000-4-30

    MI 2892 Power Master Technische Daten 6.4.2 Übereinstimmung mit der IEC 61000-4-30 Power Master Klass IEC 61000-4-30 Abschnitt und Parameter Messung 4.4 Aggregation von Messungen in Zeitintervallen 4.6 Unsicherheit der Echtzeituhr 5.1 Frequenz Freq 5.2 Größenordnung der Versorgungsspannung 5.3 Flicker 5.4 Spannungseinbrüche und -...

  • Seite 170: Wartung

    MI 2892 Power Master Wartung 7 Wartung 7.1 Einsetzen der Batteriezellen in das Gerät Bevor Sie die Abdeckung des Batteriefachs öffnen (siehe Abbildung 2.4), stellen Sie sicher, dass der Netzteiladapter/das Ladegerät und die Messleitungen abgetrennt sind und das Gerät ausgeschaltet ist.

  • Seite 171: Batterien

    MI 2892 Power Master Wartung Abbildung 7.2: Schließen der Batteriefachabdeckung Schrauben Sie die Abdeckung am Gerät fest. Warnhinweise!  Im Inneren des Geräts herrschen gefährliche Spannungen vor. Trennen Sie alle Prüfleitungen ab, entfernen Sie das Stromversorgungskabel und schalten Sie das Gerät aus, bevor Sie die Abdeckung des Batteriefachs entfernen.

  • Seite 172: Erläuterungen Zur Stromversorgung

    MI 2892 Power Master Wartung Vorsicht beim Laden von Akkus, die neu sind oder länger nicht benutzt wurden Beim Aufladen von Akkus, die neu sind oder länger nicht benutzt wurden (mehr als 3 Monate) nicht benutzt wurden, können unvorhersehbare chemische Prozesse auftreten.

  • Seite 173: Reinigung

    MI 2892 Power Master Wartung Die Akkus werden immer dann aufgeladen, wenn der Netzteiladapter/das Ladegerät an das Gerät angeschlossen ist. Eingebaute Schutzschaltkreise steuern den Ladeprozess und gewährleisten eine maximale Lebenszeit der Akkus. Wenn das Gerät mehr als 2 Minuten ohne Batteriezellen und ohne Ladegerät bleibt, werden die Einstellungen von Datum und Uhrzeit gelöscht.
