Ohlins KA 035 Montageanleitung

Einstellungen
WARNUNG!
Stellen Sie vor der ersten Fahrt sicher, dass die
vorhandenen Stoßdämpfereinstellungen mit
den von ÖHLINS empfohlenen Einstellwerten
übereinstimmen. Lesen Sie zuerst das
Handbuch bevor sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen ÖHLINS Stützpunkt wenn
sie Fragen in Bezug auf die Abstimmung des
Stoßdämpfers haben.
Das Dämpfverhalten dieses EC-Stoßdämpfers
wird kontinuierlich an die aktuelle
Fahrsituation angepasst. Entsprechend der
Einstellung am Lenker (Full, Medium, Low)
verhält sich auch die Dämpfung: Von Komfort
bei „Low" bis hin zu Traktion und Handling
bei „Full".
Einstellwerte
Empfohlenes Set-Up
Federvorspannung 12 mm
Stoßdämpferlänge 309 +6 / mm
0
Hub 59 mm
Feder 21040-39
(110 N/mm)
Feder unbelastet 160
0 /- mm
3
Öhlins Produkte unterliegen einer
bekommen Sie bei Ihrem Öhlins
kontinuierlichen Verbesserung und
Importeur. Sollten Sie Fragen zum
Weiterentwicklung. Diese
Inhalt dieser Montageanleitung
Montageanleitung wurde bis zum
haben, so kontaktieren Sie Ihren
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den
hier gezeigten und beschriebenen
Veröffentlicht am 10.07.2012
Produkten und der tatsächlich
ausgelieferten Ware existieren.
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche S-194 27 Upplands Väsby, Sweden
Genehmigung von ÖHLINS Racing
AB ist verboten.

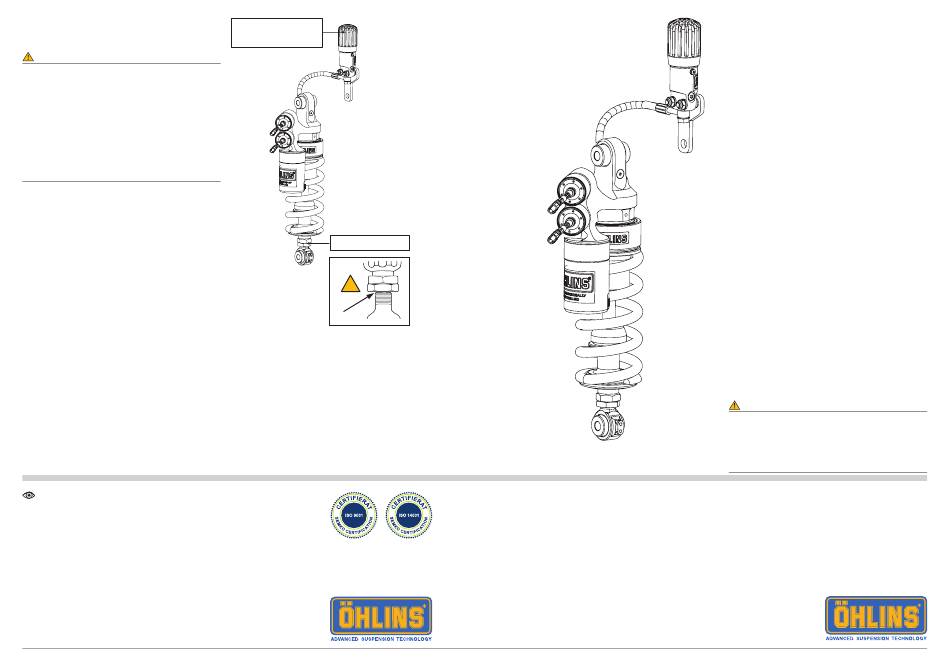

Federvorspannungs-
versteller
Längenversteller
!
Hinten
Negativfederweg unbelastet (R1-R2): 20 mm
Negativfederweg belastet (R1-R3): 32 mm
Vorne
Negativfederweg unbelastet (F1-F2): 30 mm
Negativfederweg belastet (F1-F3): 40 mm
Die neuesten Informationen
Öhlins Händler.
Teile Nr. KA035_0
Öhlins Racing AB
Box 722
Telefon +46 8 590 025 00
Fax +46 8 590 025 80
www.ohlins.com

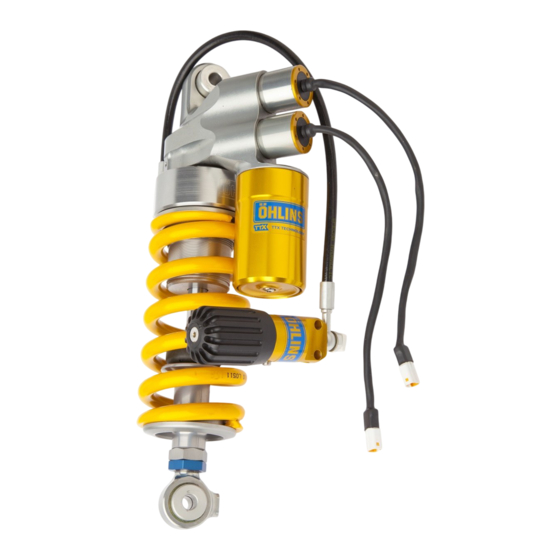

Stoßdämpfer Kit für Kawasaki ZX10R
KA 035
Montageanleitung
Bevor Sie das Produkt anbauen, überprüfen
Sie den Verpackungsinhalt. Sollte etwas fehlen,
kontaktieren Sie umgehend einen Öhlins
Händler.
Verpackungsinhalt
Teile Nr. STK.
Stoßdämpfer KA035 1
ECU 21740-02 1
Kabelbaum 21770-02 1
Kabelbinder 00231-01 4
Kabelbinder 00231-05 5
Kabelbinderhalter 21300-01 3
ÖHLINS Aufkleber 00192-01 2
Notizaufkleber 01180-01 1
Bedienungsanleitung 07242-03 1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können sich
Schmiermittel und Schutzöle lösen und die
Verpackung verunreinigen. Dies hat keinen
Einfluss auf die Funktion Ihres ÖHLINS
Produktes.
Reinigen Sie das ÖHLINS Produkt gründlich mit
einem Stofflappen vor dem Einbau.
WARNUNG!
Bitte lesen Sie vor dem Einbau des Produktes
die ÖHLINS Bedienungsanleitung genau
durch. Stoßdämpfer sind wichtige technische
Bauteile des Fahrzeuges welche die Stabilität
beeinflussen.
