RUTEC DALI-2 Dimm-Actor Kurzanleitung

DALI-2 Dimm-Aktor
PHZ790-V2

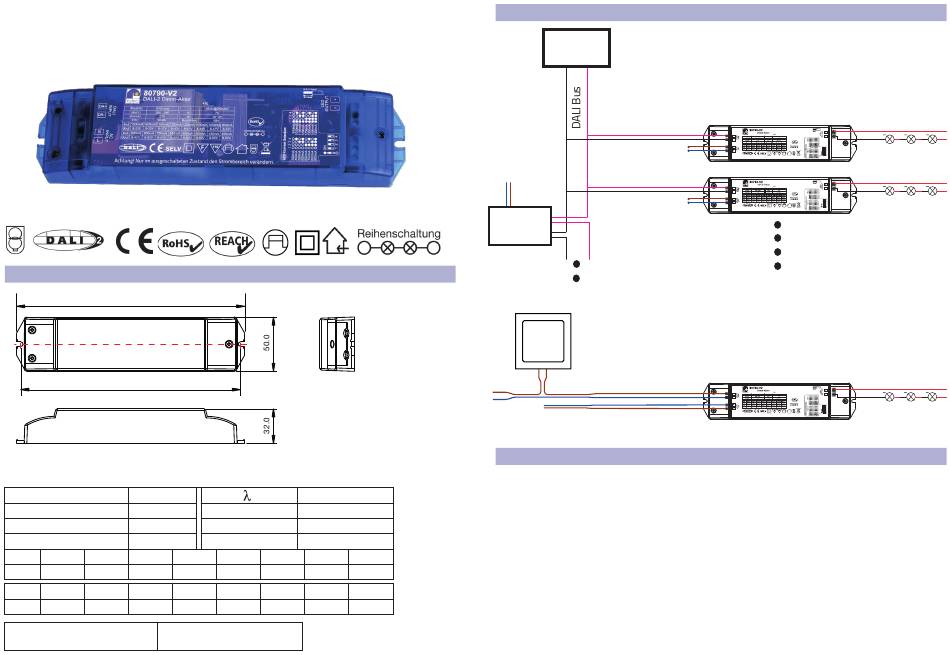

PRODUKTABMESSUNGEN:
210.0
202.2
DIP-Schalter Einstellungsmöglichkeiten
P (W) (max. Leistung) 50 W
N
U (V) (Eingangsspannung)
(200-240)V AC
N
I (mA) (Eingangsstrom)
270
N
f (Hz) 50/60
N
I
350 mA 450 mA 500 mA 600 mA
o
8-52 V 8-52 V 8-52 V 8-52 V
U
o
I 950 mA 1050 mA 1100 mA 1200 mA
o
8-52 V 8-47 V 8-45 V 8-41 V
U
o
I
=Ausgabe: Konstantstrom
I (Max)=maximaler Ausgangsstrom
o
o
U = Ausgangsspannung
o
0.93
tc 75
ta -20~45
U 8-52 V
o
650 mA 750 mA 800 mA 900 mA
8-52 V 8-52 V 8-52 V 8-52 V
1250 mA 1350 mA 1400 mA 1500 mA
8-40 V 8-37 V 8-35 V 8-33 V
VERDRAHTUNGSSCHEMA:
DALI
master
AC Input
AC Input
AC Input
DALI Bus
PSU
AC PUSH
L
N
AC Input
BEDIENUNGSHINWEISE:
Bitte installieren Sie den DALI-2 Dimm-Aktor wie in dem oben aufgeführten Verdrahtungsschema angegeben. Bevor
Sie die LEDs anschließen, stellen Sie bitte mittels des DIP-Schalters den gewünschten Strombereich ein.
Einstellung der DALI Adressen
1. automatische Einstellung
Die DALI-2-Mastereinheit vergibt die Adressen automatisch. Die Funktion entnehmen sie der Bedienungsanleitung
des Masters.
2. Push Dimm
Sobald die Klemmen Da+(L') und Da-(N) mit dem 230 V AC Taster angeschlossen wurden, ändert sich der Betriebs-
modus in Push Dimm.
• Kurzes Tasten schaltet die Ausgänge Ein/Aus
• Langes Tasten dimmt das Lichtband auf den gewünschten Helligskeitwert ab.
• Erneutes langes Tasten dimmt das Lichtband wieder auf.
• Der Dimmbereich beträgt 1-100 %
+
DALI-2
DA+
°C
DA-
°C
Achtung! Nur im ausgeschalteten Zustand den Strombereich verändern.
+
DALI-2
DA+
°C
DA-
°C
Achtung! Nur im ausgeschalteten Zustand den Strombereich verändern.
+ +
DALI-2
DA+
°C
DA-
°C
Achtung! Nur im ausgeschalteten Zustand den Strombereich verändern.
+ +
+ +
+
