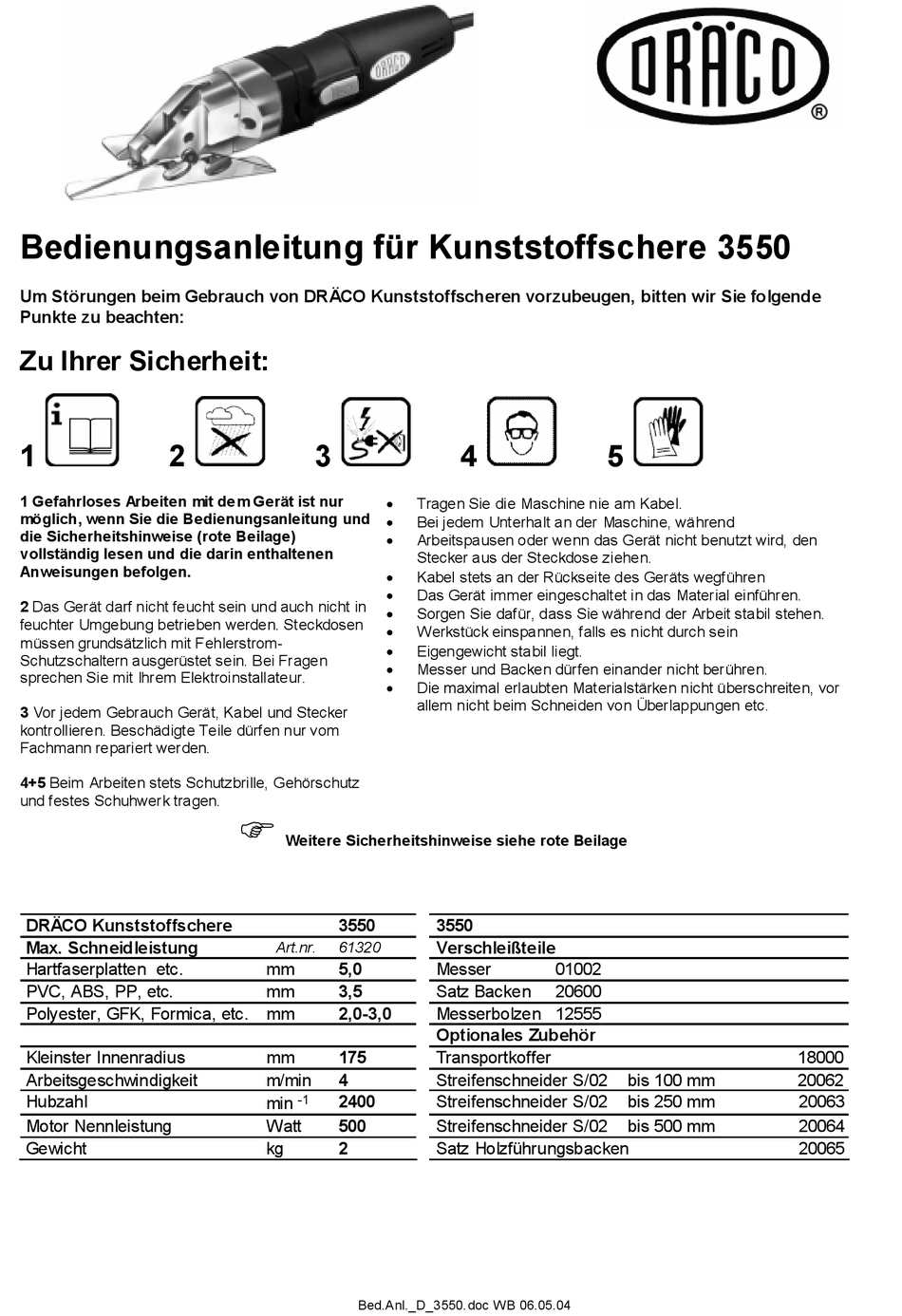

Bedienungsanleitung für Kunststoffschere 3550
Um Störungen beim Gebrauch von DRÄCO Kunststoffscheren vorzubeugen, bitten wir Sie folgende
Punkte zu beachten:
Zu Ihrer Sicherheit:
1
2
1 Gefahrloses Arbeiten mit de m Gerät ist nur
möglich, wenn Sie die Bedienungsanleitung und
die Sicherheitshinweise (rote Beilage)
vollständig lesen und die darin enthaltenen
Anweisungen befolgen.
2 Das Gerät darf nicht feucht sein und auch nicht in
feuchter Umgebung betrieben werden. Steckdosen
müssen grundsätzlich mit Fehlerstrom-
Schutzschaltern ausgerüstet sein. Bei Fragen
sprechen Sie mit Ihrem Elektroinstallateur.
3 Vor jedem Gebrauch Gerät, Kabel und Stecker
kontrollieren. Beschädigte Teile dürfen nur vom
Fachmann repariert werden.
4+5 Beim Arbeiten stets Schutzbrille, Gehörschutz
und festes Schuhwerk tragen.
DRÄCO Kunststoffschere
Max. Schneidleistung
Hartfaserplatten etc.
PVC, ABS, PP, etc.
Polyester, GFK, Formica, etc. mm
Kleinster Innenradius
Arbeitsgeschwindigkeit
Hubzahl
Motor Nennleistung
Gewicht
3
·
·
·
·
·
·
·
·
·
·
F
Weitere Sicherheitshinweise siehe rote Beilage
3550
Art.nr.
61320
mm
5,0
mm
3,5
2,0-3,0
mm
175
m/min
4
2400
-1
min
Watt
500
kg
2
Bed.Anl._D_3550. doc WB 06.05.04
4
Tragen Sie die Maschine nie am Kabel.
Bei jedem Unterhalt an der Maschine, während
Arbeitspausen oder wenn das Gerät nicht benutzt wird, den
Stecker aus der Steckdose ziehen.
Kabel stets an der Rückseite des Geräts wegführen
Das Gerät immer eingeschaltet in das Material einführen.
Sorgen Sie dafür, dass Sie während der Arbeit stabil stehen.
Werkstück einspannen, falls es nicht durch sein
Eigengewicht stabil liegt.
Messer und Backen dürfen einander nicht berühren.
Die maximal erlaubten Materialstärken nicht überschreiten, vor
allem nicht beim Schneiden von Überlappungen etc.
3550
Verschleißteile
Messer
01002
Satz Backen
20600
Messerbolzen 12555
Optionales Zubehör
Transportkoffer
Streifenschneider S/02
Streifenschneider S/02
Streifenschneider S/02
Satz Holzführungsbacken
5
bis 100 mm
bis 250 mm
bis 500 mm
18000
20062
20063
20064
20065
