Gerätehandbuch MKT-View-Terminal Version 1.2

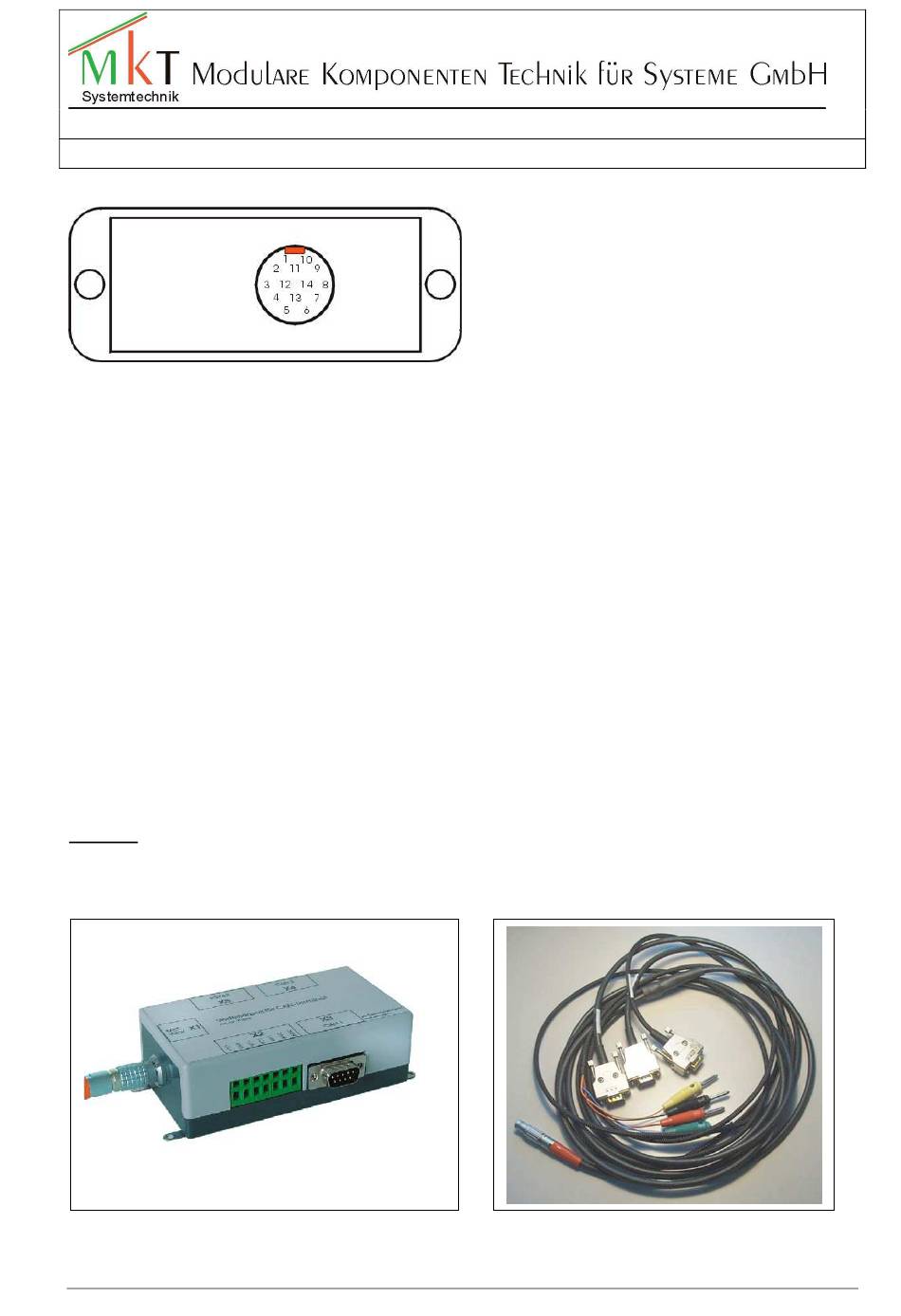

Abbildung 3: Pinbelegung der Lemo-Gerätebuchse ECG.1B.314

3.6 Anschlusskabel und Verteilerbox

Es werden verschiedene Möglichkeiten angeboten, das Anzeigeterminal an eine externe Hard-
ware anzuschließen:
Zum direkten Anschluss der externen Komponenten sind Anschlusskabel in verschiedenen
•
Ausführungen erhältlich:
a. Kabel mit einer Strombelastung von mindestens 1 A, die auf der Geräteseite einen 14-poligen
Lemo-Stecker haben, sind maximal 12-polig, so dass nicht alle Anschlüsse des MKT-View+
verwendet werden können. Es können je nach Kabeltyp entweder die analogen Eingänge oder die
RS232-Schnittstelle nicht verwendet werden. Für diese Fälle wird ein Kabel zur Programmierung
und ein weiteres Kabel zum ‚Normalbetrieb' des MKT-View+ benötigt.
b. Kabel mit einer Strombelastung von mindestens 500 mA sind 16-polig, so dass alle Anschlüsse
des MKT-View+ verwendet werden können.
Zum indirekten Anschluss der externen Komponenten ist eine Verteilerbox erhältlich. Die
•
Verbindung zum MKT-View+ erfolgt über passende Anschlusskabel. Diese Kabel sind eben-
falls für eine maximale Strombelstung von 500 mA oder 1 A erhältlich (siehe oben).
Hinweis:
Eine detaillierte Beschreibung der Verteilerboxen sowie der verschiedenen Anschlusskabel kann dem
Zubehör-Katalog entnommen werden.
Abbildung 4: Verteilerbox
© Copyright MKT / Dok.-Nr. 85206
Haßkampstraße 75-77
•
32257 Bünde Tel.:05223-493933-0
•
Abbildung 5: Programmierkabel
