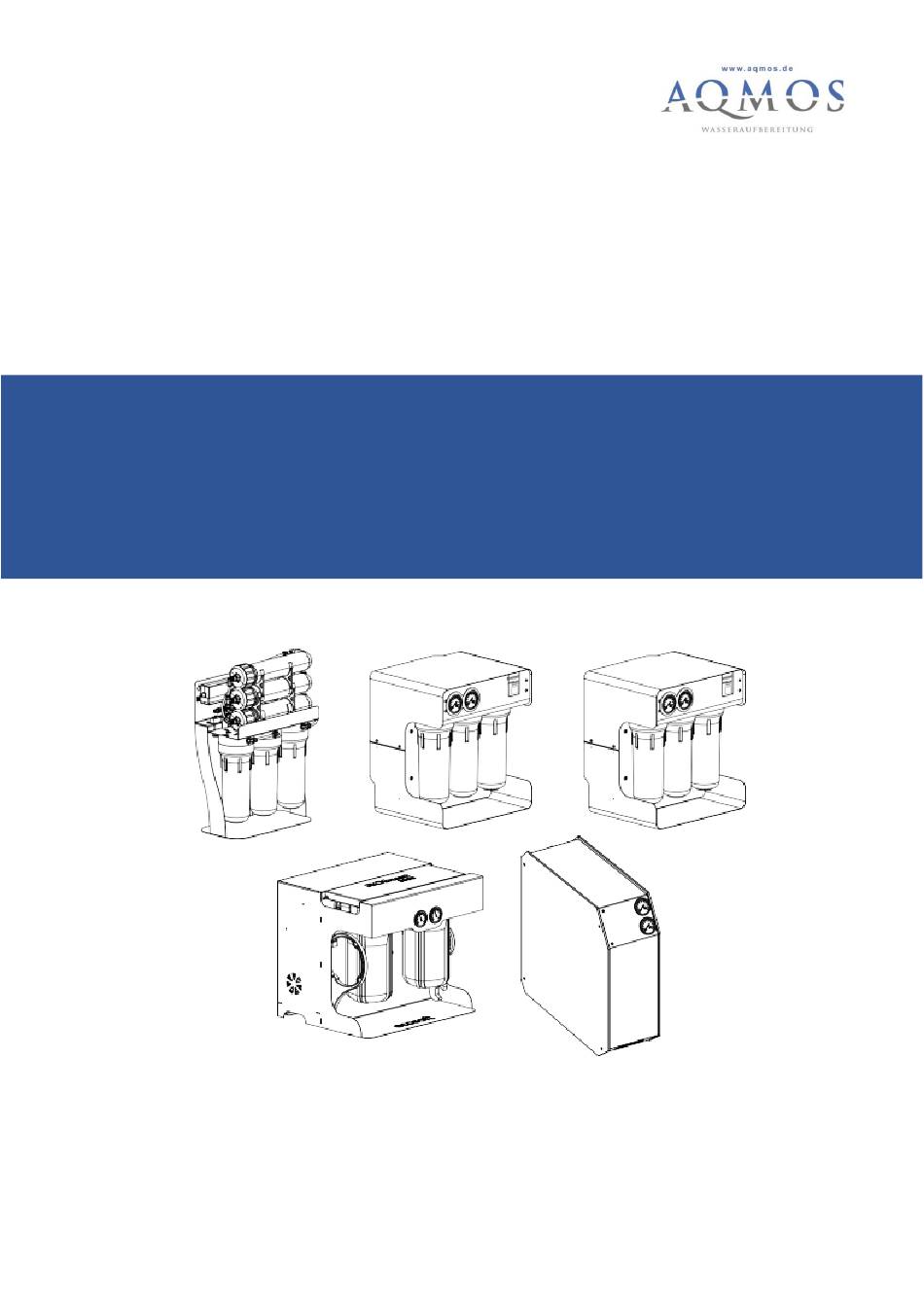

- Seite 1 Installations- und Betriebsanleitung für ROBUST MINI, ROBUST 1500, ROBUST PRO, ROBUST 3000, ROBUST 4000 Aqmos Wasseraufbereitung GmbH Telefon: 06182 8966666 Im Mittelfeld 4-6 info@aqmos.com 63500 Seligenstadt www.aqmos.com...
-
Seite 3: Zertifikate
Zertifikate Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie die Anlage installieren. Öffnen Sie den Plastikbeutel mit den Komponenten der Umkehrosmoseanlage erst, nachdem Sie sich vergewissert haben, dass dieser alle Teile enthält. Reklamationen wegen fehlender Teile können nicht anerkannt werden, wenn die Verpackung beschädigt ist. -
Seite 4: Inhaltsverzeichnis
Inhalt Anwendung SPEZIFIKATIONEN UND KOMPONENTEN Technische Daten Anforderungen an das Speisewasser Komponenten der Umkehrosmoseanlage Installationsdiagramme Robust Basismodell Robust mit Drucktank Robust mit Drucktank und UV-Einheit Installationsschritte Überprüfung der Installationsbedingungen Installation Nachbereitung der Installation Betrieb Durchschnittliche Nutzungsdauer der Anlagenkomponenten Filtertausch Membrantausch Desinfizierung Fehlerbehebung Wartungsprotokoll... -
Seite 5: Anwendung
1. ANWENDUNG Robust Umkehrosmoseanlagen wurden für die Wasserreinigung mit Hilfe von Umkehrosmosemembranen entwickelt — speziellen halbdurchlässigen Membranen, die es ermöglichen, Leitungswasser von allen schädlichen Verunreinigun- gen, einschließlich Nitraten und Viren, zu befreien (siehe folgende Abbildung 1). Robust ist ein mehrstufiges Filtersystem mit direktem Durchfluss, das nach folgendem Prinzip arbeitet: −... -
Seite 9: Spezifikationen Und Komponenten
2. SPEZIFIKATIONEN UND KOMPONENTEN 2.1 TECHNISCHE DATEN Modell Parameter Robust Mini Robust 1500 Robust Pro Robust 3000 Robust 4000 Durchflussrate Rein- 55–60 90–100 70–75 130–140 150–180 wasser, L/h Durchflussrate Speise- 110–125 160–175 140–150 280–340 230–300 wasser, L/h Durchflussrate Kon- 55–65 70–75... -
Seite 10: Anforderungen An Das Speisewasser
2.2 ANFORDERUNGEN AN DAS SPEISEWASSER Wert Parameter Robust 1500, Robust 3000, Robust Mini, Robust Pro Robust 4000 6,5…8,5 TDS, ppm 250-500 < 1500 100–400 ppm CaCO < 500 ppm CaCO Gesamthärte 100–200 ppm CaCO < 325 ppm CaCO Alkalität < 0,5... -
Seite 11: Komponenten Der Umkehrosmoseanlage
2.3 KOMPONENTEN DER UMKEHROSMOSEANLAGE ROBUST MINI 1) Montierter Filter 2) Vorfilter und Nachfilter 3) Umkehrosmosemembrane 4) Einlassadapter 5) Ablasssattel 6) Einlassventil 7) Satz Schläuche 8) Wartungsschlüssel und Fittings... - Seite 12 ROBUST 1500 1) Montierter Filter 2) Vorfilter und Nachfilter 3) Umkehrosmosemembrane 4) Ablasssattel 5) Installationszubehörsatz 6) Einlassventil 7) Wartungsschlüssel...
- Seite 13 ROBUST PRO 1) Montierter Filter 2) Vorfilter und Nachfilter 3) Umkehrosmosemembrane Robust 4) Ablasssattel 5) Installationszubehörsatz 6) Reinwasserhahn 7) Schlauchsatz 8) Wartungsschlüssel...
- Seite 14 ROBUST 3000 1) Montierter Filter 2) Vorfilter und Nachfilter 3) Umkehrosmosemembrane 4) Ablasssattel 5) Installationszubehörsatz 6) Schlauchsatz 7) Wartungs- schlüssel...
- Seite 15 ROBUST 4000 1) Montierter Filter 2) Vorfilter und Nachfilter 3) Umkehrosmosemembrane 4) Ablasssattel 5) Installationszubehörsatz 6) Schlauchsatz 7) Wartungs- 8) Stromversorgung schlüssel...
-
Seite 16: Installationsdiagramme
Verwenden Sie ROBUSTKIT für den Anschluss des Drucktanks an Zusatzge- räte. Abfluss. Schlauch vom Ablass zum Ablasssattel. Einlass. Wasserversorgungsschlauch von der Hauptwasserleitung Beim Produkt Robust Mini, Schlauch vom Auslass mit einer roten Kappe zum Auslass der Wasserleitung. *Drucktank — optionale Ausrüstung, nicht im Lieferumfang enthalten. -
Seite 17: Robust Mit Drucktank Und Uv-Einheit
Schlauch vom Auslass mit schwarzer Kappe zum Ablaufsattel. Einlass. Wasserversorgungsschlauch von der Hauptwasserleitung. Beim Produkt Robust Mini, Schlauch vom Auslass mit einer roten Kappe zum Auslass der Wasserleitung. UV-Einheit*. Schlauch vom Ausgang der UV-Einheit zum Reinwasserhahn. *UV Einheit — zusätzliche Ausrüstung, nicht im Lieferumfang enthalten. -
Seite 18: Erste Schritte
Erste Schritte 4. INSTALLATIONSSCHRITTE Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie die Umkehrosmoseanlage installieren. 4.1 ÜBERPRÜFUNG DER INSTALLATIONSBEDINGUNGEN Überprüfen Sie, dass das Speisewasser den Anforderungen auf S. 2.2 entspricht. Wenn die Wasserqualität nicht den Anforderungen entspricht, wenden Sie sich an ein Spezialunternehmen für Was- seraufbereitung, das Sie bei der Auswahl eines geeigneten Wasserfiltrationsprodukts zur Normalisierung der Speise- wasserqualität unterstützen kann. - Seite 19 Installieren Sie den Wasserhahn. 5.1 Zur Installation des Reinwasserhahns bohren Sie ein Loch mit einem Durchmesser von 12,5 mm an der ge- wünschten Stelle im Waschbecken oder auf der Ar- beitsplatte. VORSICHT! Metallspäne könnten das Waschbecken beschädigen. Entfernen Sie diese nach dem Bohren sorgfältig.
-
Seite 20: Nachbereitung Der Installation
11 Setzen Sie den Nachfilter in das Gehäuse ein und schrauben Sie ihn fest. Beim der RobustPro Anlage setzen Sie den speziellen RobustPro Filter und den Nachfilter in die Gehäuse ein und schrauben Sie diese fest. Öffnen Sie die Wasserzufuhr und den Reinwasserhahn für 5 - 10 Minuten, um den Kohlefilter zu spülen. 12* Öffnen Sie das Tankventil, damit die Anlage diesen füllt. -
Seite 21: Betrieb
Bei längeren Betriebsunterbrechungen (mehr als 2 Wochen) muss die Anlage, wie in Abschnitt 7 beschrieben, desinfi- ziert werden und die Wasserzufuhr zur Anlage unterbrochen werden. * Das Robust Mini Produkt enthält keine Manometer, diese müssen zusätzlich installiert werden, um den Druck in der Anlage zu überprüfen. Druck hinter den Kar-... -
Seite 22: Durchschnittliche Nutzungsdauer Der Anlagenkomponenten
Setzen Sie neue Filter in der richtigen Reihenfolge von links nach rechts in die Behälter ein: Polypropylen, GAC, Kohleblock (für die Systeme Robust Mini, 1500, Pro), zwei Aktivkohlefilter (für Robust 3000) oder Polypropylen und Kohleblock (für Robust 4000). Setzen Sie für die RobustPro Anlage außerdem einen speziellen RobustPro Austauschfilter ein. -
Seite 23: Membrantausch
6.3 MEMBRANTAUSCH (Wird von einem Kundendienstfachmann für Wasserfilter durchgeführt.) Schließen Sie das Speisewasserventil und schließen Sie das Drucktankventil, sofern vorhanden. Öffnen Sie den Reinwasserhahn, um den Druck in der Anlage zu reduzieren. Trennen Sie die Anlage von der Stromversorgung. Ziehen Sie die Schläuche von allen Membrangehäusedeckeln ab. Schrauben Sie die Behälterkappen ab. Ent- nehmen Sie die verbrauchten Membranen aus den Membrangehäusen und achten Sie dabei auf deren Aus- richtung in den Gehäusen. -
Seite 24: Fehlerbehebung
8. FEHLERBEHEBUNG Problem Mögliche Ursache Behebung Undichtes Anschlussstück Schlauch ist nicht fest genug verbun- Schlauch abziehen und korrekt in- stallieren Undichtes Filtergehäuse Dichtring fehlt oder sitzt nicht richtig Überprüfen, dass der Dichtring kor- rekt in der ringförmigen Aussparung im Behälter sitzt Filterbehälter sitzt nicht fest genug Gehäuse handfest anziehen Durchflussrate für Reinwasser nied-... - Seite 25 Reinwasser ist trüb, wird aber nach Luftblasen im System Bis einige Tage nach der Installation einigen Minuten klar kann sich noch Luft in der Anlage befinden. Diese verschwindet dann von selbst. Es können Luftblasen können im Wasser auftreten, wenn ein großer Unterschied zwischen Speisewasser- und Umgebungstemperatur besteht.
-
Seite 26: Wartungsprotokoll
9. WARTUNGSPROTOKOLL Es wird dringend empfohlen, wichtige Informationen im folgenden Formular festzuhalten. Diese Informationen werden dem Fachmann Ihres Händlers helfen, wenn das System gewartet werden muss. Diese Informationen können auch vom Produktanbieter angefordert werden, wenn es zu Abweichungen vom Normalbetrieb kommt. INSTALLATIONSPROTOKOLLFORMULAR FÜR ROBUST UMKEHROSMOSEANLAGE Schritt Ergebnis... -
Seite 27: Wartungsprotokollformular Für Robust Umkehrosmoseanlage
WARTUNGSPROTOKOLLFORMULAR FÜR ROBUST UMKEHROSMOSEANLAGE Schritt Ergebnis Anmerkungen Wartungsdatum Angaben zur Wartung Verbrauchsmaterialien: Produktname, Los, Herstellungsda- Anlage desinfiziert, J/N Kohlepartikel vollständig aus Filtern gespült, J/N Konservierungsmittel vollständig aus Membranen gespült, Wasserdruck am Einlass, bar (psi) Wasserdruck im Membransystem, bar (psi) Luftdruck in Drucktankblase, bar (psi) Speisewassertemperatur, °С... -
Seite 28: Informationen Zu Gesundheits- Und Umweltschutz
10. INFORMATIONEN ZU GESUNDHEITS- UND UMWELTSCHUTZ Von diesem Produkt gehen keine chemischen, elektrochemischen oder radiologischen Auswirkungen auf die Umwelt aus. Es wurden keine gefährlichen Auswirkungen auf den menschlichen Körper durch dieses Produkt festgestellt und es erfüllt die Anforderungen der einschlägigen Hygienevorschriften für den vorgesehenen Anwendungsbereich. 11. - Seite 29 HINWEIS! Der Verkäufer haftet nicht für Probleme, die durch unsachgemäße Installation und Wartung des Systems verursacht werden, wenn der Kunde die Anlage selbst installiert. Hinweis zur Durch- Verkaufszeichen, Produkt Code Verkaufsdatum führung von Garan- Verkäufer tiereparaturen ROBUST Mini ROBUST 1500 ROBUST PRO ROBUST 3000 ROBUST 4000...
