Der LambdaCheck ist ein elektronisches Messgerät zur Bestimmung des Sauerstoffgehaltes in Abgasen von
feuerungstechnischen Anlagen sowie von Kraftfahrzeugen. Als Meßsonde dient eine Breitbandsonde des Typs LSU4
von Bosch. Diese Sonde zeichnet sich durch hohe Präzision in sauerstoffreichen Medien aus.
In Bild1 ist das Modul abgebildet. Es ist hier auf einer DIN-Schiene montiert.
Das Modul verfügt über einen optionalen Temperatur-Messeingang (für PT1000) zur Bestimmung des
feuerungstechnischen Wirkungsgrades. Ferner liefert das Gerät ein Ausgangssignal (0..10V,0..20mA), das zur
Weiterverarbeitung durch nachgeschaltete Mess- u. Regelsysteme genutzt werden kann. Die integrierte Elektronik ist
so programmiert, dass sie ein Stellglied zur Regelung der Verbrennungsluft ansteuern kann.
Voraussetzungen für die Regelung der Verbrennungsluft siehe Pkt. 9 dieser Anleitung sowie die
Sicherheitshinweise.
Technische Daten:
-
Stromversorgung 12..15Volt ca. 1.5A (Anheizstrom)
-
Beleuchtetes Display 2zeilig 16Zeichen
-
Breitbandsonde LSU4
-
Sondentemperaturregelung für stabile Messwerte bei jedem Betrieb(auch im kalten Abgas)
-
Ausgang: 0..10V/0..20mA schaltbar für 0..21% Sauerstoff
-
Autokalibrierfunktion zur Überprüfung und Justierung der Sonde
-
Anzeige des Sauerstoffgehaltes in % sowie Lambda
-
Messbereich 0..21% Sauerstoff (mager) bzw. Lambda 0,8..1(fett)
Folgende Features sind auf der Leiterkarte vorbereitet und optional bestückbar:
-
Relaiskontakt zur Ausgabe eines potentialfreien Schaltkontaktes
-
Eingang zur Messung von Temperatur (PT100/1000)
-
Emulation einer Einfach-Lambdasonde für bestehende Regelungen.

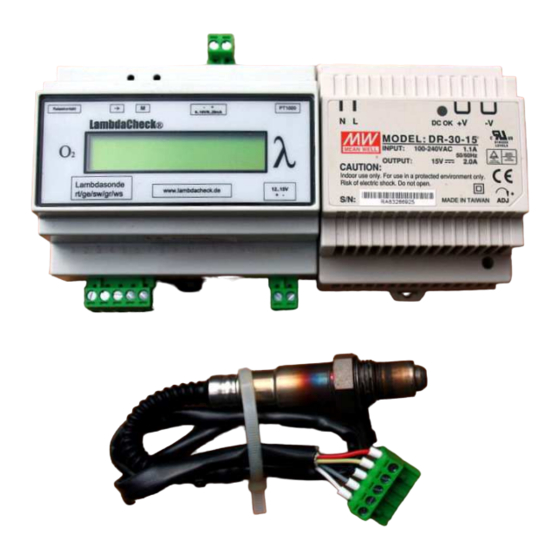

In Bild 2 ist der Komplettsatz des Lambdacheck abgebildet.
Hier ist das Modul mit dem 12V-Hutschienen-Netzteil zu sehen. Unten die Lambdasonde.
Auf der Leiterkarte befindet sich eine Taste, mit der die Sondenkalibrierung ausgelöst werden kann.
Bei Fragen:
Harald Buß
Mail an: hb@lambdacheck.de
LambdaCheck®
Bedienungsanleitung. Stand 10/2017
Komplettsatz ohne Zubehör
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für LambdaCheck LambdaCheck
- Seite 1 LambdaCheck® Bedienungsanleitung. Stand 10/2017 Der LambdaCheck ist ein elektronisches Messgerät zur Bestimmung des Sauerstoffgehaltes in Abgasen von feuerungstechnischen Anlagen sowie von Kraftfahrzeugen. Als Meßsonde dient eine Breitbandsonde des Typs LSU4 von Bosch. Diese Sonde zeichnet sich durch hohe Präzision in sauerstoffreichen Medien aus.
-
Seite 2: Elektrische Anschlüsse
1. Elektrische Anschlüsse Ausgang Relais- PT1000- Tasten 0..10V/ Ausgang Sensor 0..20mA Anschlüsse: PT1000 Relaiskontakt 0..10V/0..20mA LambdaCheck ® Abgasverlust: 13.9% Sauerstoff: 10.9% Lambdasonde www.lambdacheck.de 12..15V rt/ge/sw/gr/ws Anschlüsse: Versorgungs Lambdasonde Spannung Ansicht des Modules 1.1 Stromversorgung: Modul mit der Stromversorgung 12..15Volt, 2A verbinden.(Polung + - beachten!) Bei Betrieb mit einem 230V-Netzgerät die VDE-Vorschriften beachten!!!!! -
Seite 3: Montage Der Sonde
3. Montage der Sonde: Die Lambdasonde ist so im Abgaskanal zu montieren, dass der Sondenkopf gut von den zu messenden Abgasen umströmt wird. Die Sonde sollte optimal schräg nach unten zeigen, um Kondensatbildung zu vermeiden. Beispielsweise kann sie direkt im Rauchgasanschluss des Ofens montiert werden. Hierfür ist das Abgasrohr passend anzubohren und mit einer passenden Gewindemutter zu versehen. -
Seite 4: Weitere Funktionen (Getrennt Zu Bestellen)
ab Version 5.1 / 2016: Es gibt nur eine Kalibrier-Art: Komplett neu : es wird alles automatisch Kalibriert. Die Sonde braucht nicht mehr abgeklemmt werden! Sie muss aber an frischer Luft liegen(21% Sauerstoff). Diese Art der Kalibrierung reicht in der Regel aus. Kalibrierung Abbr: M weiter:->... -
Seite 5: Relaiskontakt Für Temperaturüberschreitung (Nur Mit Pt1000)
Damit lässt sich eine herkömmliche Lambdaregelung mit Sprungsonde (LSM11) auf Breitbandsondenregelung umbauen. Hierfür werden lediglich die graue und die schwarze Leitung der „alten“ Sonde an das Modul angeschlossen. Der Lambdacheck wird über das mitgelieferte Netzteil mit 12V versorgt. 9. Regelausgang für Luftklappen mittels Stellmotor 0..10V (PID) Der Ausgang (0..10V) ist so programmiert, dass im Abgas ein einstellbarer Restsauerstoffgehalt... -
Seite 6: Hinweis Zur Messgenauigkeit
-Leitung 1 (Masse ) auch mit an den –Pol des 0..10V-Ausganges anschließen. -Leitung 5(U) bleibt frei. Hinweis zur Messgenauigkeit Der LambdaCheck misst mit der Breitbandsonde den Sauerstoffgehalt in Gasen sehr präzise. Selbst im O2-Bereich nahe 0% (Lambda=1) und O2=20,9% (Lambda=oo) ist die Abweichung sehr gering. -
Seite 7: Voraussetzung Zum Betrieb An Einem Biomasse-Kessel
11. Voraussetzung zum Betrieb an einem Biomasse-Kessel: Kesselart: Feststoff-, Pellet-, Hackschnitzel-, Scheitholz-, Vergaserkessel etc. , welche folgende EU-Richtlinien: i. 97/23/EG Richtlinie über Druckgeräte ii. 98/37/EG Rechtsvorschriften für Maschinen iii. 89/106/EWG Rechts- u. Verwaltungsvorschriften über Bauprodukte iv. 73/23/EWG Rechtsvorschriften für elektr. Betr.-Mittel ,Niederspannungsrichtlinie v. -
Seite 8: Sicherheitshinweise Zum Betrieb Des Lambdacheck Als Regler
Sicherheitshinweise zum Betrieb des LambdaCheck als Regler: Es ist unbedingt erforderlich dass beim der Verringerung der Sekundärluft die Primärluft den Erfordernissen, zur Vermeidung von Gefahrensituationen, angepasst wird. Beim Stillstand der Sekundärluft in den Verbrennungsprozess hat die Primärluft auch auszuschalten. Dementsprechende Sicherheitsvorkehrungen haben in der Primärluftregelung vorhanden zu sein.
